制御盤のメーカー281社一覧や企業ランキングを掲載中！制御盤関連企業の2025年6月注目ランキングは1位:株式会社iEC、2位:山本電機株式会社、3位:株式会社荏原製作所となっています。 制御盤の概要、用途、原理もチェック！

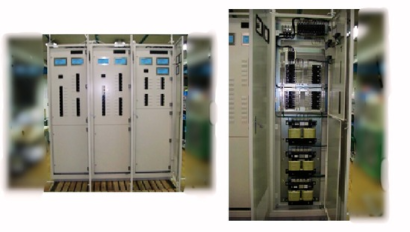

制御盤とは、産業用の生産ラインや機械設備を制御するための電気機器が集約された箱です。
一般的に金属製の堅牢な箱形状で製作され、錆、腐食、塩害などを防止する目的から、焼付塗装や紛体塗装が施されます。
関連キーワード
2025年6月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社iEC |
25.3%
|
| 2 | 山本電機株式会社 |
18.0%
|
| 3 | 株式会社荏原製作所 |
5.5%
|
| 4 | アルマデンキ株式会社 |
5.2%
|
| 5 | 大洋電機株式会社 |
3.4%
|
| 6 | 三菱電機エンジニアリング株式会社 |
1.8%
|
| 7 | 株式会社昭和電機製作所 |
1.3%
|
| 8 | 株式会社イトデンエンジニアリング |
1.0%
|
| 9 | アスカ株式会社 |
1.0%
|
| 10 | 株式会社YDKテクノロジーズ |
1.0%
|
株式会社豊電子工業
250人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
23.7時間 返答時間
概要 ■高低圧受電設備と制御盤・計装盤 高圧受電設備は高圧配電盤とも呼ばれ、発電所などから送られてきた電力を、設備に合った電圧に変...
アネスト岩田株式会社
920人以上が見ています
最新の閲覧: 14時間前
返信の比較的早い企業
4.3 会社レビュー
100.0% 返答率
28.9時間 返答時間
■用途 空気の使用量に合わせた最適な台数で制御します。 ■説明 レシプロコンプレッサ・スクロールコンプレッサ・ブースタコンプレッサ...
3種類の品番
ステルス・ネットワークス株式会社
410人以上が見ています
最新の閲覧: 6時間前
返信の早い企業
100.0% 返答率
11.4時間 返答時間
■特徴 ・ 待機時消費電力50%低減、本体容積比15%削減 (メーカー従来製品比) ・ 1回線の電気錠制御盤 ・ 国内メーカーのほとんどの電気...
株式会社サンコーシヤ
410人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
14.1時間 返答時間
当社の航空障害灯は制御盤によって、明滅管理、点灯時間管理、断芯検出等をコントロールしています。また、耐雷トランスやSPD (避雷器) ...
2種類の品番
株式会社Earth Power
620人以上が見ています
最新の閲覧: 21時間前
返信のとても早い企業
100.0% 返答率
0.3時間 返答時間
内部状態モニタリング機能を新機能として搭載したPro仕様の太陽光発電制御盤。鉛電池もリチウムイオン電池も採用可能です。 本製品は、...
大洋電機株式会社
390人以上が見ています
最新の閲覧: 1日前
返信の早い企業
100.0% 返答率
7.5時間 返答時間
船舶の運用面・利便性のあらゆる状況を考慮し小型船から大型船まで多種多様な電力制御に対応した制御盤を提供しています。耐振、耐湿、...
サンワイズ株式会社
1570人以上が見ています
最新の閲覧: 21時間前
返信の比較的早い企業
100.0% 返答率
17.3時間 返答時間
ISIシリーズは、扉同士のインターロック制御のみに特化した制御盤です。単純な2組の扉のインターロックから、複雑な設定を要する8組まで...
5種類の品番
九州機電株式会社
60人以上が見ています
返信の比較的早い企業
4.8 会社レビュー
100.0% 返答率
25.8時間 返答時間
■特長 ・新開発の省エネ台数制御を搭載 『省エネマルチ制御』を搭載し、接続するベビコンを最新の省エネ制御でコントロールします。 ・...
クシダ工業株式会社
20人以上が見ています
最新の閲覧: 1日前
■あらゆる場面で正確・確実にコントロール 高温多湿、油のミストなど過酷な環境に設置されることが多い動力制御盤は、高い耐久性と確実...
九州機電株式会社
80人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
4.8 会社レビュー
100.0% 返答率
25.8時間 返答時間
■システムの特長 ・サイズアップし進化した液晶表示タッチパネル 運転操作、各種設定は対話型インターフェイスにより容易に操作できます...
電波工業株式会社
20人以上が見ています
最新の閲覧: 1日前
天井クレーンの走行・横行速度制御装置です。独特の制御方式で、下記のような特徴を持っています。 ■特徴 ・二次側の制御であるため、...
日本エンヂニヤ株式会社
120人以上が見ています
最新の閲覧: 2時間前
返信の早い企業
100.0% 返答率
8.5時間 返答時間
■水道施設の目や耳、神経、頭脳となる計装機器。 水道施設などのプラントにおいて、人の代わりとして目や耳の働きをするセンサーや、セ...
オオクマ電子株式会社
100人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
0.8時間 返答時間
電力向け制御盤。発変電所などに導入され､発変電所での監視制御および制御所からの遠方監視制御したり､電力系統の送電線・配電線などの...
中村物産テクニクス株式会社
20人以上が見ています
返信の早い企業
100.0% 返答率
9.9時間 返答時間
当社の製品に搭載されている制御盤やPLC (プログラマブルコントローラー) の制御プログラム等の機械制御システムは、専門業者に委託せず...
四変テック株式会社
140人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
40.4時間 返答時間
パワーヒューズと開閉器より構成されるコンビネーション盤及び、コンダクタとMCCBより構成されるコントロールセンターなどの四変のモー...
株式会社ミナテック
380人以上が見ています
最新の閲覧: 16時間前
■ 概要 汎用制御盤MTCPシリーズは、電源回路、PLC回路、安全回路を備えており、お客様により必要な機能 (回路) を追加するだけでご使用...
株式会社菱小
310人以上が見ています
最新の閲覧: 4時間前
100.0% 返答率
43.6時間 返答時間
■用途 小型リフターKLF,KLR用の電源装置です。 ■特長 ・単相AC200Vを入力すると出力電圧がDC180V出力されます。 ・単相AC100Vを入力す...
マックスプル工業株式会社
230人以上が見ています
最新の閲覧: 5時間前
返信のとても早い企業
100.0% 返答率
1.8時間 返答時間
■電動ウインチ専用集中制御盤MECBシリーズの特長 複数台の電動ウインチを同時に操作する事で、1台の電動ウインチでは不可能な荷役作業を...
セフティー電気用品株式会社
300人以上が見ています
最新の閲覧: 8時間前
100.0% 返答率
93.3時間 返答時間
■特徴 ・給水又は排水の自動運転に、運転方法はセレクトスイッチで手動操作と自動運転に切り替えられます。 ・単相100V/単相200V電源の...
株式会社Wave Energy
180人以上が見ています
返信の比較的早い企業
100.0% 返答率
31.3時間 返答時間
受変電設備が屋外の遠くに設置されている、電気室が遠いなアドでお困りではありませんか。集中監視や制御を一か所で行うことにより、毎...
電制コムテック株式会社
280人以上が見ています
5.0 会社レビュー
100.0% 返答率
96.6時間 返答時間
連系変電所に設置される場合は変圧器と送電線を保護、配電用変電所に設置される場合は変圧器および配電線を保護する装置です。 ■製品の...
株式会社アイナックシステム
740人以上が見ています
最新の閲覧: 8時間前
■ご年配の方でも簡単に操作が可能 アナログタイマーとスイッチで製造した潅水コントローラーです。 (潅水コントローラー KPS-10 AC24V ...
6種類の品番
株式会社平和電機
230人以上が見ています
最新の閲覧: 1時間前
返信のとても早い企業
100.0% 返答率
2.2時間 返答時間
■製品説明 温度コントローラーは、加熱対象の温度を設定温度まで昇温し、制御します。具体的には、コントローラー内の温度調節器がセン...
日本整備株式会社
40人以上が見ています
最新の閲覧: 20時間前
■特徴 ・ファンの起動は制御盤受信機にてリモコンで起動します。 (最大距離40m) ・標準でリモコン2個付属 ・オプションにて有線SWもあ...
サンワイズ株式会社
470人以上が見ています
返信の比較的早い企業
100.0% 返答率
17.3時間 返答時間
ASIシリーズは、通電時施錠型、通電時解錠型、瞬時通電施解錠型、モーター錠といったさまざまな電気錠を複数台制御できる制御盤です。単...
株式会社松本船舶電機製作所
10人以上が見ています
返信のとても早い企業
100.0% 返答率
1.5時間 返答時間
■概要 MSPシリーズは組み合わせる事により拡張性が広がります。露出用の金枠も縦2ケ及び横2ケを用意しております。また、2ケ組み合わせ...
大洋電機株式会社
290人以上が見ています
最新の閲覧: 6時間前
返信の早い企業
100.0% 返答率
7.5時間 返答時間
電力の安定供給・電力品質向上を可能にする最先端のエレクトロニクス技術を駆使し、あらゆる形態の電力・熱需要に最適な制御システムを...
ダイキン潤滑機設株式会社
160人以上が見ています
最新の閲覧: 5時間前
■概要 この電気制御盤はUEおよびU形電動グリースポンプに使用するものであります。集中潤滑装置を安心して使用でき、且つ、自動運転のた...
株式会社セーフテック
10人以上が見ています
■重機等の機械、各種設備の制御システム 建設・土木・工業等の分野でお客様のご要望にお応えいたします。重機、プラントを中心に様々な...
兼工業株式会社
30人以上が見ています
■特徵 ・1.A・B、2つの受水槽の切り替えスイッチを本体に内蔵し、水槽を清掃する場合や、電極棒等のメンテナンスが必要な時にも制御盤は...
検索結果 169件 (1ページ/6ページ)
制御盤とは、産業用の生産ラインや機械設備を制御するための電気機器が集約された箱です。
一般的に金属製の堅牢な箱形状で製作され、錆、腐食、塩害などを防止する目的から、焼付塗装や紛体塗装が施されます。
制御盤は産業においてはあらゆる場面で使用されます。以下は制御盤の使用用途です。
制御盤は生産ラインや機械設備の制御を担います。機械の制御機器を外環境から保護する目的で制御盤キャビネットに収納された一式が制御盤です。
日常生活では、上水・下水用ポンプなどのインフラ装置制御用の制御盤を街中で目にすることがあります。
制御盤は制御盤キャビネット、保護・駆動装置、制御装置などで構成されます。
制御盤キャビネットは制御盤の外箱です。主に鉄製で、前面はハンドル付きの扉が取り付けられます。下部に接地用端子が付属しており、接地極と電線で接続されて接地されます。また、盤面扉には表示灯や表示計器などが取り付けられ、制御する機械設備の状態を表示している場合があります。
保護・駆動装置は電動機械を動作させる動力部品です。遮断器や漏電リレーなどは保護装置で、電気回路で短絡・地絡事故などが発生した際に警報を発報したり安全に遮断したりします。電磁開閉器やインバーター、サーボアンプなどは駆動装置で、電動機械に電力を供給して駆動させます。
制御装置は電動機械などを制御する計装部品です。シーケンサやリレーが該当します。計器からの情報を基に駆動装置へ指令を与え、機械設備をコントロールします。
制御盤と配電盤、分電盤は使われる筐体が同じでも、使用用途が異なります。ただし、それぞれに遮断器などの保護装置が使用され、短絡事故などの上位への波及を防止しています。
制御盤の設計は、電気設備を取り扱った経験が必要となります。低圧機器制御盤は多くの場合、主幹となるメイン遮断器を左上に配置し、右下に向かうに従って計装関係の部品を配置していきます。ただし、インバータやステッピングモーター用アンプなどのノイズを発生する装置はできる限り制御信号配線と遠ざけます。ノイズによる装置の誤作動を防ぐためです。
制御盤の負荷となる機器をあらかじめ洗い出し、それに応じて部品点数を決定します。その部品点数を基に人が組み立てる際に無理が出ないように配置していきます。メンテナンススペースとして、人の指が入る幅を確実に開けて部品配置の設計をします。
盤内の配線はカッチングダクトによって整理されて収納されます。ダクト内配線の占有率をあらかじめ決めておき、その占有率を超えないようにダクト幅を増減させます。制御盤下部には外部端子台が並びます。外部から敷設され、導入される配線を盤内配線と接続するための端子です。端子台では外部配線と内部配線を、ボルトやねじで接続します。大型のボルトで外部配線と接続される場合は、緩みを非接触で確認できるように合いマークを打っておきます。
制御盤の筐体はキャビネットボックスメーカーにより規格品が販売されており、規格品を使用できれば安価に済ませることが可能です。特殊な寸法の制御盤を設計した場合は板金加工で製作する必要があり、想定以上に高価となってしまう恐れがあります。
