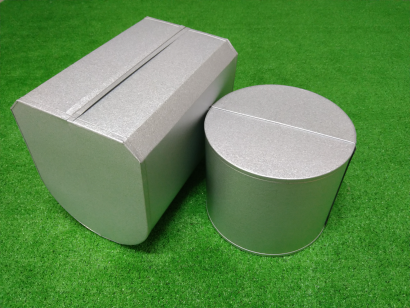

自動車の外板のように、薄い板の材料を様々な形に加工することを板金加工といいます。 お寺の鐘のように複雑で3次元的な形状に加工することができるのは、金属の成り立ちに起因しています。
金属はアルミニウムならアルミニウム、鉄なら鉄の原子が規則正しく並び、それぞれの原子が互いに引き合う結合力で結ばれています。 金属の結合力を超える外力を加えると、規則正しく並んだ原子の位置にづれが生じて変形します。 このような性質を利用して、金属を変形させる方法が惰性加工法といいます。
それに対して、金属に熱を加えて現し通しの結合力を弱めて、最終的にまったく結合力の無い液状にしてから、型に流し込んで冷却し、複雑な形状に成型するのが鋳造です。
金属材料はその結晶格子の成り立ちで加工のしやすさが変わります。 アルミニウム、胴、金、銀などは面心立方格子という原子構造で、マッチ箱のような構造で外力が加わると変形がしやすい構造です。
鉄は体心立方格子でできていて、マッチ箱構造の中心に原子が入り強度を増しているため、変形がやや難しくなります。 マグネシウムはちゅう密六方格子で、六方体の原子配列は強度が高く常温ではほとんど加工ができません。
自動車外板の補修や工作機械のベッドのように材料表面の凹凸をなくすときに紙やすりなどで仕上げる作業です。
市販されている規格サイズの大きな板材から、製品を成型するのに必要な大きなに切断する時に金切りばさみなどが使われます。
金属板から立体的な形状を成型する時に、ハンマーで材料を引き延ばして成型する加工を張り出し加工、逆に材料を寄せて小さなひだを作り、これを平たんにして縮み変形を与える加工を絞り加工といいます。

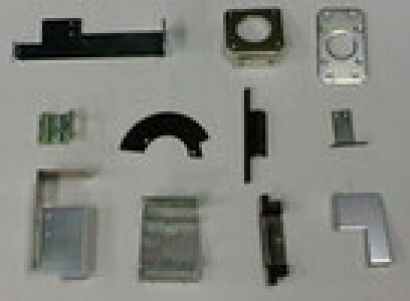

各種大きさの丸や四角などの汎用せん断金型から必要な金型を選択して、抜きや成型加工を行います。

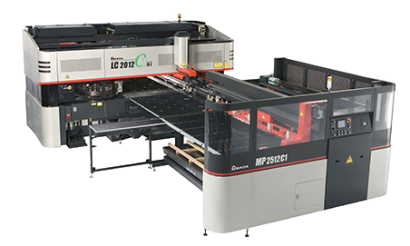

レーザー熱源を用いて高速、高精度に板金を切断します。
大型の機械フレームの上下するオス型とメス型の間に金属板を設置します。 オス型が下降してきて、メス型を合わさることで金属板を型どおりに成型します。

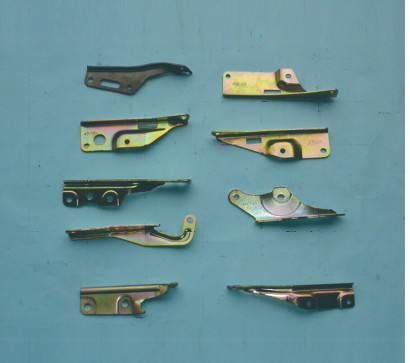

代表的な曲げ種類として、L曲げ、V曲げ、U曲げ、ヘミング曲げがあります。それぞれ加工したい形状に合わせて、金型を選定して求める曲げ形状を得る加工方法です。
加工する際は、ベンダーと呼ばれる工作機械が製造現場では広く用いられています。曲げ加工を行う際に、被加工物には掴み代が必要です。そのため設計段階では、曲げ加工を行える掴み代を設けておく必要があります。

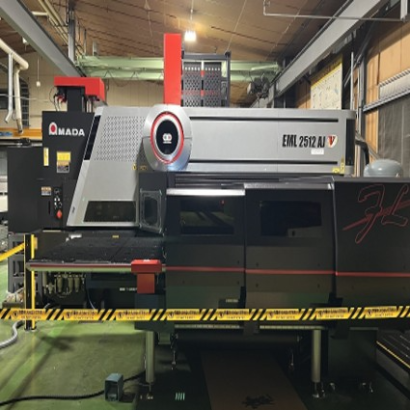

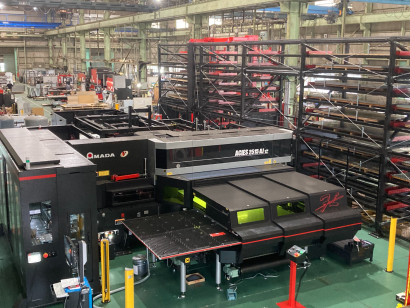

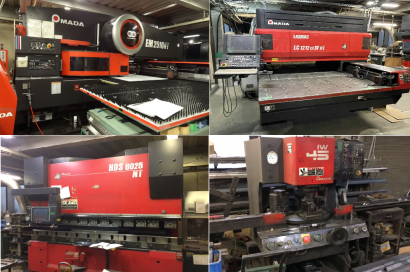

シャーリングマシンといったせん断加工機を用いて、材料は大まかに切断されます。次工程では、部品形状に合わせて打ち抜き金型や、レーザーを用いて形状を得る加工が行われます。打ち抜きにより形状を得る工程では、ターレットパンチプレス加工機やレーザー加工機が広く用いられています。
切断加工した加工面にはバリか発生するので、やすりやグラインダー、ベルトサンダーなど用いてバリ取りを行う必要があります。レーザー加工による切断箇所には熱による焦げが生じるため、焦げ取りといった後処理が必要となります。
被加工物にめねじが必要な場合は、タッピング加工若しくはバーリング加工により形状を得ることが出来ます。
被加工物の板厚が必要なネジのかかりしろ以上ある場合、タッピングによりめねじ加工を行う事が出来ます。タッピング加工ではネジのかかりしろが十分でない場合、バーリング加工によりめねじのかかりしろを確保する事で、めねじ加工を行うことが出来ます。
バーリング加工を行った場合、加工面の後ろ側が凸形状となるため、アセンブリした際の干渉やクリアランス量の減少に注意が必要です。

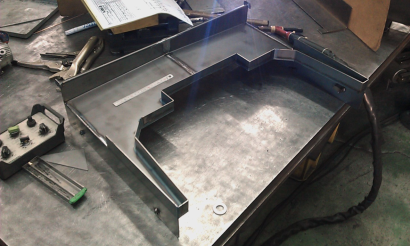

部品を一体化して気密性を高めたい場合や、ねじによる固定を行えない(もしくは部品点数の観点などから行いたくない)場合、板金部品の溶接加工が用いられます。
溶接方法としては大きく、融接法、圧接法、ろう接法の3種類の溶接方法があります。求められる強度や生産性に応じて、板金部品の溶接方法は使い分けられています。
また溶接箇所の焼けによる変色や黒皮を取り除くために、酸洗といった表面処理が広く用いられています。
