電流発生器についての概要、用途、原理などをご説明します。また、電流発生器のメーカー8社一覧や企業ランキングも掲載しておりますので是非ご覧ください。電流発生器関連企業の2024年10月注目ランキングは1位:日置電機株式会社、2位:横河計測株式会社、3位:キーサイト・テクノロジー株式会社となっています。
電流発生器とは、電子機器などの電気的な測定のために、一定の定電流を発生させる装置です。
製品としては、電圧電流発生器として発売されているものが多いです。一定の電流を流し続ける必要があるため、負荷抵抗が変化しても定電流を流せるように、搭載されているオペアンプや基準電圧ICによって電流の大きさを制御しています。
電流発生器の中には、大電流を流すことで大規模な電気設備の測定などを行える電流発生器もあります。
電流発生器は、半導体デバイスや電子機器、電子部品の電気特性の評価や測定などの用途が主です。また、大電流を発生できる電流発生器では、ブレーカなどの遮断動作の確認や、ヒューズの溶断の検査、変電設備の評価などの用途で使用されます。
電流計や電圧計が備え付けられている製品が多く、高精度で測定対象の電気特性を計測することが可能です。装置を選定する際は、対応している電圧や電流の大きさ、測定精度、安全性などの各種仕様を良く考慮する必要があります。
電流発生器の原理は、負荷のインピーダンス値によらない定電流発生回路を構成すべく、オペアンプや基準電圧回路による負帰還回路を活用し、発生する電流値を基準電圧 (Ref電圧)と内部の抵抗値で決定している点にあります。
定電流を発生させるための回路でよく用いられているのが、負帰還回路でのオペアンプの入力端子で0Vになるバーチャルショートを成立させる回路です。バーチャルショートを成立させる回路には、通常は吸い込み型と吐き出し型があります。
吸い込み型は、外部から電流をトランジスタに吸い込むように定電流発生の回路に流し、オペアンプとグランドを利用して、バーチャルショートの回路を作る方式です。
吐き出し型は、電流発生器の回路からトランジスタを利用して増幅させて吐き出すように、外部に電流を流すことでバーチャルショートを成立させる方式です。
ともにオペアンプに印加されるRef電圧を内部の抵抗で割った値で電流値が決定するため、負荷インピーダンスに依存なく、電流値は抵抗でその値を調整可能となっています。
計装設備の分野で標準的に用いられる、4-20mA及び1-5Vとはアナログ信号の一種で、センサー (変換器) からの出力信号または調節器、シーケンサなどの制御信号として幅広く使われています。
例えば、バルブの開度で考えた場合、開度計からの出力信号は次のようになります。
つまり、計測値が0の時に4mAまたは1Vを出力し、計測値が100の時に20mAまたは5Vを出力すると言うことです。信号を標準化・統一化することで、計装機器同士の信号の受け渡しが可能です。
計測値が0の時に4mAを出力させる理由は、電線が断線しているかどうかを判断するためです。すなわち、4mAの電流が流れて0を指示しているのか、若しくは電線が途中で切断して0を指示しているのかを判断する目的です。広角度形指示計においては、4mAで0を示し、断線して電流が流れていない場合は0以下を示すように作られています。
電圧で信号を送ると電圧降下が発生し測定誤差の要因となりますが、電流で信号を送った場合には電圧降下が発生しないため長距離の伝送に適しています。
その他、別の計装機器の入力が1-5Vであった場合、250オームの抵抗を挿入すれば、容易に電圧信号に変換できることが電流信号の特徴です。反対にデメリットとして、ノイズの影響を受けやすく測定値に誤差が生じることがあります。
ノイズ対策としては、シールドケーブルを使用する、ノイズフィルタを取り付ける、アースの取り方などを考慮することで、ノイズの影響を最小限に抑えることが効果的です。また、4-20mAの信号でループ回路を形成している場合には、断線するとループ全体に影響が出るといった点が挙げられます。これは、直列回路であるためです。対策として、アイソレータを使用することも1つの手段です。
参考文献
https://www.jstage.jst.go.jp/article/kogyobutsurikagaku/40/4/40_258/_pdf
http://www.nahitech.com/nahitafu/mame/mame3/teid1.html
https://www.marutsu.co.jp/contents/shop/marutsu/mame/123.html
https://tmi.yokogawa.com/jp/solutions/products/generators-sources/source-measure-units/
http://www.tokyo-seiden.co.jp/technic/current/
http://energy-kanrishi.com/4-20ma/
*一部商社などの取扱い企業なども含みます。
2024年10月の注目ランキングベスト8
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | 日置電機株式会社 |
21.9%
|
2 | 横河計測株式会社 |
20.5%
|
3 | キーサイト・テクノロジー株式会社 |
16.4%
|
4 | 株式会社テクトロニクス&フルーク ネットワークス営業部 |
16.4%
|
5 | 株式会社エーディーシー |
12.3%
|
6 | 東京精電株式会社 |
5.5%
|
7 | 株式会社エヌエフ回路設計ブロック |
4.1%
|
8 | パルテック電子株式会社 |
2.7%
|
注目ランキング導出方法について
注目ランキングは、2024年10月の電流発生器ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
製品の閲覧数をもとに算出したランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
返答時間が24時間以内の企業の中での注目ランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
25 点の製品がみつかりました
コーンズ テクノロジー株式会社
170人以上が見ています
返信の比較的早い企業
100.0% 返答率
14.9時間 返答時間
ロックインアンプの様な精度の高い機器と親和性が高く、ACもしくはDCの制御電圧から精密電流を直接簡単に生成する方法を提供します。半導体や輸送現象、超電...
株式会社三社電機製作所
380人以上が見ています
最新の閲覧: 2時間前
返信の比較的早い企業
100.0% 返答率
22.9時間 返答時間
■特長 1. 高信頼性の無接点転極方式 転極方式は完全自動の無接点転極方式を採用。極性切換の信頼性が高まり、PR電源としての性能を充分に発揮。 2. 正・逆と...
7種類の品番
菊水電子工業株式会社
130人以上が見ています
100.0% 返答率
117.6時間 返答時間
TOS6200AはIEC、EN、VDE、BS、UL、JIS、電気用品取締法等の安全規格で、クラスI機器に要求されているアース導通試験を実施するための試験器です。新開発の高...
フューテックス株式会社
280人以上が見ています
最新の閲覧: 1日前
FCC3A502-XP は出力絶縁型の定電流制御用に設計されております。PEEM,LEEM,SP-LEEM等の電子銃用フィラメントを高精度に加熱制御するのに最適な仕様となってお...
株式会社デンケン
110人以上が見ています
100.0% 返答率
187.2時間 返答時間
■特長 高圧受配電盤、その他機器の調整、検査、試験用電源に最適です。単相 (Worldwide) 電源から三相の電圧・電流を発生させる試験用三相交流発生装置です。...
T&Ⅿコーポレーション株式会社
50人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
47.9時間 返答時間
■概要 ・出力チャンネル数:1、2、3 ・出力電圧:40V、50V、80V、160V ・出力電力:180W、360W、720W、1,080W ・CV/CC優先モード ・調整可能なスルーレート ...
T&Ⅿコーポレーション株式会社
50人以上が見ています
最新の閲覧: 12時間前
100.0% 返答率
47.9時間 返答時間

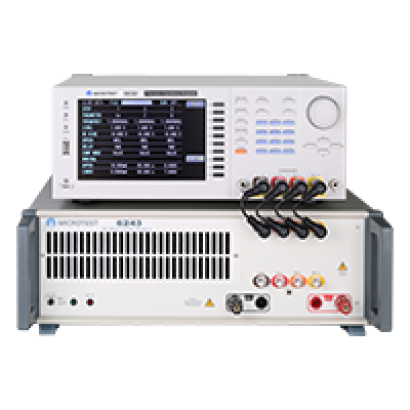

■製品仕様: マスター、電流:0-±20A (最大120A) 、周波数応答:0Hz-2MHz、LCRメーターからコントロール可能 製品紹介 ■ユーザーフレンドリーなインターフェー...
