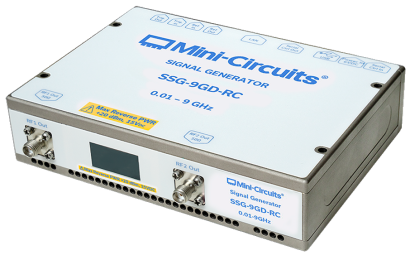

シグナルジェネレータとは
シグナルジェネレータとは、電子測定で被測定回路を動作させるために使用する機器のことです。
信号源を作る役割があります。現在では、様々な波形を生成するためにデジタル技術をベースとしてシグナルジェネレータの機器設計されているのが主流です。
シグナルジェネレータで生成できるのは理想的な形だけではなく、既知の歪みの量と種類を再現し、それらを出力波形に加算することも可能です。被測定回路だけでは必要とする歪みを必要なタイミングで再現することができない場合もあります。
歪みのある信号を供給し、その応答を観察することで通常の性能範囲を超えるストレスがかかった時の耐久性を調査することができます。
シグナルジェネレータの使用用途
シグナルジェネレータは、回路の設計検証や解析、各種実験用途、さらに生産現場では製品のテスト信号として製品検査などにも使われています。製品のテスト信号として使う場合は、標準となる信号発生器を常に用意することが大切です。
これと比較しながら定期的に校正をかけて、シグナルジェネレータの出力を調整すします。シグナルジェネレータが生成する波形には、一般的に方形波や矩形波、三角波、のこぎり波、サイン波なをを基本として数十種類以上もあります。さらに、理想的な波形のみならゆがみやノイズを付加することにより、一層現実の波形に近い条件を作り出し、精度の高い設計に貢献します。
シグナルジェネレータの原理
シグナルジェネレータは、前述の通り設計した回路やシステムの検証うことで、仮想的な入力信号を疑似的に作り出し、これを機器に入力し不具合の検出を行います。
その結果を踏まえ、再度、回路の見直しを行うというトライアンドエラーのサイクルを回し機器の設計完成度を上げていきます。
1. 設計段階での検証
一般的に機器の設計は回路ブロック単位で行います。単一回路ブロックの設計終了後に検証を行う場合、入力信号が必要となりますが、設計の初期段階では、接続相手の回路が存在しません。
このような場合にシグナルジェネレータから必要な信号を作り出して、設計完了した回路に入力することで検証作業を行います。
2. 製品完成時での検証
個々の回路ブロックの設計が完了し、製品として組み上げた場合にも同様にシグナルジェネレータから生成された信号を入力して試験を行います。この際、理想的な入力信号のみでなく、実際のユーザの使用環境下において発生する可能性のある信号のゆがみやノイズを付加して検証作業を行います。
以上の通り、シグナルジェネレータは設計の初期段階から設計完了間際まで、更には生産時のテストに至るまで幅広い範囲で使われる測定器です。
シグナルジェネレータの種類
シグナルジェネレータは発生する電気信号の波形や周波数で以下に示す分類ができます。
1. AF発振器
AF (Audio Frequency) 発振器は、主にオーディオ帯域の信号を発生させるシグナルジェネレータです。出力周波数は数10kHz程度であり、正弦波や矩形波を出力します。低周波発振器またはRC発振器とも呼ばれる発振器です。
2. ファンクションジェネレータ
直流や正弦波のみならず、方形波や三角波などの各種波形を出力可能なシグナルジェネレータです。出力周波数は0Hz~数10MHzであり、近年はノイズやDC電圧出力を含めて波形を加算して出力することもできます。
3. RF信号発生器
RF (Radio Frequency) 信号発生器は、周波数・電力・変調などを制御した電気信号を出力することが可能なシグナルジェネレータです。数10MHz以上の周波数を出力します。
AF発振器は単一正弦波を出力可能ですが、RF信号発生器では変調と呼ばれる操作を加えることができます。EMI試験での信号源や無線機の性能試験などの用途に使用されるシグナルジェネレータです。
他にはロジック信号のパターンを出力するパターンジェネレータや目的にあった雑音を発生させる雑音発生器等があります。
参考文献
https://www.techeyesonline.com/tech-column/detail/Reference-FunctionGenerator-01/
https://ednjapan.com/edn/articles/0612/01/news149.html
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
シグナルジェネレータのカタログ一覧はこちら
企業
アールエスコンポーネンツ株式会社 RIGOL Technologies Co., Ltd.シグナルジェネレータのメーカー8社一覧
*一部商社などの取扱い企業なども含みます。
企業の並び替え
- 標準
- 従業員数順
- 資本金の大きい順
- 設立年古い順
- 設立年新しい順
- 上場企業順
シグナルジェネレータ 2023年10月のメーカーランキング
*一部商社などの取扱い企業なども含みます2023年10月の注目ランキングベスト6
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | RIGOL Technologies Co., Ltd. |
30.4%
|
| 2 | アンリツ株式会社 |
30.4%
|
| 3 | キーサイト・テクノロジー株式会社 |
21.7%
|
| 4 | 穂高電子株式会社 |
8.7%
|
| 5 | 株式会社東陽テクニカ |
4.3%
|
| 6 | Tektronix, Inc. |
4.3%
|
注目ランキング導出方法について
注目ランキングは、2023年10月のシグナルジェネレータページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- アンリツ: 1,758人
- キーサイト・テクノロジー: 660人
- 東陽テクニカ: 499人
設立年の新しい会社
- キーサイト・テクノロジー: 2014年
- テクシオ・テクノロジー: 2012年
- RIGOL Technologies Co., Ltd.: 1998年
歴史のある会社
- アンリツ: 1895年
- Tektronix, Inc.: 1946年
- 東陽テクニカ: 1953年
シグナルジェネレータのカタログ 2件
Metoreeに登録されているシグナルジェネレータが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
- 全ての企業
- アールエスコンポーネンツ
- RIGOL Technologies Co., Ltd.
RIGOL Technologies Co., Ltd.
RIGOL JAPAN 電子計測器
タグ付けカテゴリ
シグナルジェネレータ デジタルマルチメーター オシロスコープ スペクトラムアナライザ +22020年12月5日
シグナルジェネレータのカタログ2件分をまとめてダウンロードできます！お迷いの方は便利な無料の一括ダウンロード機能をご利用ください。
企業
アールエスコンポーネンツ株式会社 RIGOL Technologies Co., Ltd.シグナルジェネレータ5選
株式会社テクシオ・テクノロジー
USGシリーズ RF信号発生器
画像出典:
株式会社テクシオ・テクノロジー公式サイト特徴
PCとUSBして制御できる、ポケットサイズのRFシグナルジェネレータです。
30mm×30mm×103mmという圧倒的なサイズの小ささが特徴で、USBからの給電で周波数34.5MHz～4.4GHz、出力電力-30 dBm to 0 dBmまでの信号が発信できます。
周波数スイープや周波数ホッピング、出力電力スイープなどにも対応しています。
PC上のソフトウェアで簡単に操作でき、手軽にシグナルジェネレータを使ったテストが行えます。
株式会社テクシオ・テクノロジーの会社概要
- 会社所在地: 神奈川県横浜市港北区新横浜2-18-13藤和不動産新横浜ビル7F
- 会社サイト
- 創業: 2012年
- 従業員数: 44人
- 資本金: 90,000,000円
キーサイト・テクノロジー株式会社
M9383B VXG-m マイクロ波信号発生器
画像出典:
キーサイト・テクノロジー株式会社公式サイト特徴
デュアルチャネルでマイクロ波を出力できる、ベクトル信号発振器です。
最高で44GHz、2GHz帯の高周波出力が可能なのが特徴で、5GやBluetooth、Wi-Fiなど、様々な無線インターフェースに対応しています。
OTAシステム経路損失の軽減など、5G通信アプリケーション向けに最適化した機能を持っています。
信号作成ソフトウェアを使用することで、テスト信号の構築やテストの簡便化もできるようになります。
キーサイト・テクノロジー株式会社の会社概要
- 会社所在地: 東京都八王子市高倉町9-1
- 会社サイト
- 創業: 2014年
- 従業員数: 660人
- 資本金: 100,000,000円
アンリツ株式会社
MG3710E
画像出典:
アンリツ株式会社公式サイト特徴
変調信号を出力できる、ベクトル信号発振器です。
出力周波数100kHz～6GHz、RF変調帯域幅160MHzのベースバンド発生器を内蔵した製品です。
無線LAN、LTE等のモバイル通信、またデジタル放送など、様々な規格の変調信号を出力できるのが特徴で、受信機の試験用として使うのに適しています。
全地球航法衛星システム（GNSS）信号用としてGPS、QZSS、GLONASSの波形パターンにも対応しています。
アンリツ株式会社の会社概要
- 会社所在地: 神奈川県厚木市恩名5-1-1
- 会社サイト
- 創業: 1895年
- 従業員数: 1,758人
Tektronix, Inc.
AWG5200シリーズ
画像出典:
Tektronix, Inc.公式サイト特徴
任意波形の出力が可能な、高機能で使いやすいシグナルジェネレータです。
最高5GS/sのサンプルレートと16ビットの垂直分解能を持っていて、レーダ設計など様々な用途に使える汎用性の高さが特徴です。
テスト波形のセットアップを簡素化できるのも特徴で、Matlabコマンドでの波形作成も可能です。
1台にチャンネルが8つ付いていて、複数台を同期させることで最大32チャンネルまで使用できるので、大規模な研究・テスト環境にも使えます。
Tektronix, Inc.の会社概要
- 会社サイト
- 創業: 1946年
RIGOL Technologies Co., Ltd.
RFシグナル・ジェネレータ
画像出典:
RIGOL Technologies Co., Ltd.公式サイト特徴
様々な変調信号を出力できる、RFシグナルジェネレータです。
最大出力+13dBm、周波数は9kHz～3.6GHzです。
AM、FM、PM変調はもちろん、パルス変調やIQ変調、全周波数スイープ、振幅スイープなど、様々な変調信号を自由に出力できるのが特徴です。
QAM、ASK、PSK、FSK、MSKなども生成でき、変調信号を多用する開発用途に適しています。
変調信号を本体ディスプレイで簡単に出力できるのも特徴です。
RIGOL Technologies Co., Ltd.の会社概要
- 会社サイト
- 創業: 1998年
