【2022年版】安全機器9選 / メーカー17社一覧
安全機器についての概要、用途、原理などをご説明します。また、安全機器のメーカー17社一覧や企業ランキングも掲載しておりますので是非ご覧ください。安全機器関連企業の2022年6月注目ランキングは1位:北陽電機株式会社、2位:シュメアザール株式会社、3位:竹中電子工業株式会社となっています。
安全機器とは
安全機器とはドアの開閉に応じてある回路の接点のオン/オフを切り替えることで装置の動作を電気的に遮断するドアスイッチなどのように自動化された装置の安全化に寄与する機器の総称です。
可動範囲が大きかったり大きな力や回転部を持つ装置が稼働しているときに人が近づくと巻き込まれなどの事故につながる可能性があります。そのため装置の周りを安全柵で囲うなどのハード対策が取られますが、柵で覆うだけでは省略行為などで作業者が柵を開けて稼働中の装置に近づく危険性もあります。
そのようなリスクを無くすため、危険性の高い装置は安全柵が開いている場合は装置の動力が遮断されるような安全装置を組み込んでいます。

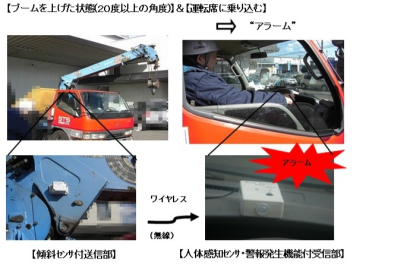

安全機器の使用用途
安全装置は大型の製造装置など安全対策を怠ると作業者が怪我をしてしまうリスクが高い装置に組み込まれています。
例えば製造業の大量生産ラインでは大型ロボットなど、多くの機械が高速動作を行っています。これらの機械は制御プログラムによってコントロールされていますが人の検知はできないため、機械に近づいた作業者に接触して怪我をさせるなどのリスクが潜んでいます。
このようなリスクを下げるため、機械の周りの安全柵にドアスイッチを設置したりライトカーテンのようなセンサー検知型の安全機器を取り付けることが多いです。
安全機器の原理
安全装置の例としてドアスイッチの仕組みを紹介します。ドアスイッチは開閉するドアの両側にスイッチが設置されており、ドアが開いている状態では電気回路が遮断されていますが、ドアが閉まると接点が閉じるように設計されています。
ドアスイッチは2種類あり、両端の端子が機械的に接続されることで接点が閉じる機械的なドアスイッチと、リードスイッチの接点開閉に専用のアクチュエータに内蔵された磁石の磁力が使用される非接触式のドアスイッチがあります。磁力を用いる場合はドア自体の接触が不要になるため、機械的な接触に比べて様々な用途に対応しやすいという利点があります。
ドアスイッチのような回路を遮断するタイプの安全機器に対して、カバーや蓋などアナログに装置と人を遮断する安全機器もあります。つまり装置の可動部に手や頭などが入らないように物理的にふさいでしまう手法です。
現場ではこのような安全機器を導入するだけではなく、非常停止ボタンも合わせて用意して緊急時は全ての動作を即座に停止できるようにするのも安全対策にとって重要だと言えます。
安全機器 スノーポール
安全機器 スノーポールはその名の通り、雪上に立てるポールで、安全機器の１種類です。スノーポールの主な役割は、積雪の多い地域において、道路が雪で埋もれてしまって、道路の境目が分からなくなり、車が路肩から外れて起きる脱輪事故の発生を未然に防止するため、あらかじめ道沿いに目立つ色や形状のポールを立てて、積雪時でも道路の幅や境が分かる様しており、まさに運転手のための道標と言えます。
ポールにも色々な種類がありますが、全国的には紅白の縞模様で細い棒状をしたポールが多く見受けられます。又、この道路の路肩に立てられたスノーポールによっては、その支柱の向こう側に反射板が付いているものもあり、車の明かりが当たると反射して光って、道路幅や道の先の曲がりが概ね予想できる効果があり、運転手の交通安全のための標識柱となっています。
安全入力
安全入力とは、安全装置の入力の総称です。安全装置には、安全用点灯カーテンや安全用ドアスイッチ、アラーム音や警告表示、インターロック機構や電気回路を遮断する各種リレーなどがあり、これらの安全装置の出力を、ＰＬＣと呼ばれる安全システムの全体をコントロールしている制御器に入力して、現場の安全を確保しているのが一般的な使用状態です。
安全入力にはユニットもあり、例えば、安全システムの技術には定評のあるキーエンスの安全入力ユニットＧＣーＳ１６やＳＣシリーズなどがあります。この安全入力ユニットの場合、安全入力は１６個で、テスト出力は接点出力またはＰＮＰ出力機器が４個、ＯＮは１１Ｖ時２ｍＡ以上、ＯＦＦは５Ｖ時１．５ｍＡ以下で短絡電流は５ｍＡ程度、サージ保護や誤配線時の保護回路も内蔵されており、最大ケーブル長さは１００ｍ以下との仕様になっています。ＩＥＣ規格にも適応しており、使用温度範囲もー１０～５５℃なので、通常の工場であれば、特に問題なく使用できます。以上の様な安全入力ユニットもあるので、安全入力システムは、安全装置とそれをコントロールするユニットで、全体が構成されていると言って良いです。
参考文献
https://www.fa.omron.co.jp/product/special/safetynavi/feature/
https://tabetainjya.com/archives/koneta/_h/
https://www.keyence.co.jp/products/safety/safety-controller/gc/models/gc-s16/
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
安全機器のカタログ一覧はこちら
企業

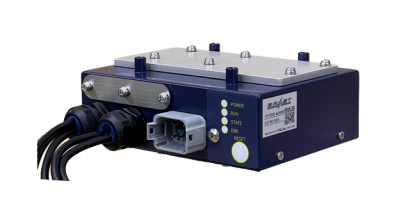

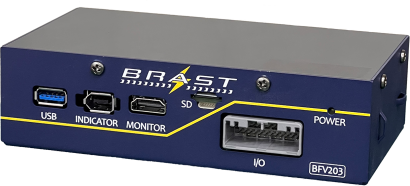

サンポリマー株式会社 齊藤精機株式会社 CHIE MEI ENTERPRISE CO., LTD. 株式会社シブヤ 有限会社FPC A-SAFE株式会社 ロス・アジア株式会社安全機器のメーカー17社一覧
*一部商社などの取扱い企業なども含みます。
企業の並び替え
安全機器のメーカーランキング
*一部商社などの取扱い企業なども含みます2022年6月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 北陽電機株式会社 | 23.5% |
| 2 | シュメアザール株式会社 | 11.8% |
| 3 | 竹中電子工業株式会社 | 11.8% |
| 4 | 積水樹脂株式会社 | 5.9% |
| 5 | ピルツジャパン株式会社 | 5.9% |
| 6 | 株式会社小森安全機研究所 | 5.9% |
| 7 | パナソニック株式会社インダストリアルソリューションズ社 | 5.9% |
| 8 | Leuze electronic GmbH + Co. KG | 5.9% |
| 9 | ジック株式会社 | 5.9% |
| 10 | ifm efector株式会社 | 5.9% |
注目ランキング導出方法について
注目ランキングは、2022年6月の安全機器ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- 1 オムロン株式会社
- 2 Rockwell Automation, Inc.
- 3 株式会社キーエンス
設立年の新しい会社
- 1 パナソニック株式会社インダストリアルソリューションズ社
- 2 富士電機機器制御株式会社
- 3 ジック株式会社
歴史のある会社
- 1 Rockwell Automation, Inc.
- 2 Wieland Electric GmbH
- 3 オムロン株式会社
安全機器のカタログ一覧(12件)
Metoreeに登録されている安全機器が含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
サンポリマー株式会社のカタログ
齊藤精機株式会社のカタログ
CHIE MEI ENTERPRISE CO., LTD.のカタログ
株式会社シブヤのカタログ
有限会社FPCのカタログ
A-SAFE株式会社のカタログ
ロス・アジア株式会社のカタログ
安全機器9選
株式会社キーエンス
GL-R シリーズ
特徴
GL-Rは、ロボットアームなどに人や装置が誤って近づいた際に、警報を発するためのセーフティライトカーテンです。
本体名部に円形の反射板を設置することで出力光の密度を高めているため、水滴や油などの汚れがある悪環境下でも動作できるようにハイパワー設計となっています。
取り回しの簡単な光同期システムや配線数を最小にするワンラインシステムなど、最適な組み込み方法を備えている上に、本体には光軸ブレがないためとても簡単に設置導入できます。
株式会社キーエンスの会社概要
- 会社所在地: 大阪府大阪市東淀川区東中島1-3-14
- 会社サイト
- 創業: 1974年
- 従業員数: 8,419人
- 資本金: 2,147,483,647円
北陽電機株式会社
YVT-35LX-F0/FK
画像出典:
北陽電機株式会社公式サイト特徴
YVT-35LX-F0は、210°×32mの広範囲をカバーできる3次元計測レーザースキャナで、ロボットや無人搬送台車の安全設計に使用できます。
パルスレーザー光によるTOF方式での3次元距離測定を行うため、長距離での安全対策に向いています。
雨などの反射光を受光しそれぞれのデータから距離を算出するため、屋内工場だけでなく屋外工場にも安心して使用できます。
ジャイロセンサーを搭載しているため、角速度と加速度から3次元でのデータ補正が可能です。
北陽電機株式会社の会社概要
- 会社所在地: 大阪府大阪市西区江戸堀一丁目9番6号 肥後橋ユニオンビル9F
- 会社サイト
- 創業: 1946年
- 従業員数: 195人
北陽電機株式会社
UAM-05LP-T301/T301C
画像出典:
北陽電機株式会社公式サイト特徴
UAM-05LP-T301は、エリア設定タイプの測域センサーで、ライトカーテンからさらに進んだ安全対策に最適です。
ライトカーテンでは検知できない、270°×5mと超広範囲の防護エリアに警告領域は20mと国内最高スペックを誇ります。
パソコンにつなぐことで警告エリアを自由に設定することができるため、複雑な装置の安全エリアにも対応できます。
最大4台のセンサーを接続することで、センサー単独としてマスター・スレーブ制御が可能で、また自動搬送装置では速度によるエリア切り替えにも対応しています。
北陽電機株式会社の会社概要
- 会社所在地: 大阪府大阪市西区江戸堀一丁目9番6号 肥後橋ユニオンビル9F
- 会社サイト
- 創業: 1946年
- 従業員数: 195人
パナソニック株式会社インダストリアルソリューションズ社
セーフティ漏液センサ [制御カテゴリ4 PLe SIL3] SQ4
![セーフティ漏液センサ [制御カテゴリ4 PLe SIL3] SQ4](https://metoree.com/img/products/15020.png)
画像出典:
パナソニック株式会社インダストリアルソリューションズ社公式サイト特徴
SQ4は、単体で設備への組み込みが可能な、薬液制御などに欠かせない2段階検知方式の漏液センサーです。
本センサーは初期漏液を検知したときに発報される警報と、異常漏液を検知したときの緊急停止の2段階を1台のセンサーで検知できます。
国際基準の安全認証を取得しているため、現有設備への組み込みにより生産性を向上することができます。
コントローラは非常停止スイッチ等と渡り配線することで、出力をまとめることができるためシンプルな回路が実現できます。
パナソニック株式会社インダストリアルソリューションズ社の会社概要
- 会社所在地: 大阪府門真市大字門真1006番
- 会社サイト
- 創業: 2019年
パナソニック株式会社インダストリアルソリューションズ社
小型・堅牢 セーフティライトカーテン[Type4 PLe SIL3] SF4D
![小型・堅牢 セーフティライトカーテン[Type4 PLe SIL3] SF4D](https://metoree.com/img/products/15022.png)
画像出典:
パナソニック株式会社インダストリアルソリューションズ社公式サイト特徴
SF4Dは、ロボットアームなどに人や装置が誤って近づいた際に、警報を発するためのセーフティライトカーテンです。
一般的な安全柵とは違い、装置仕様が変更になっても設置位置を変更するだけで簡単に安全距離を再設定することができ、最大5台まで接続可能なため、大きな領域でも安全エリアにできます。
本体は耐衝撃性を備えた高剛性設計でありながら、内部ユニットは小型なため、ほこりや水滴などが多い過酷な条件下の工場などの使用にも適用できます。
パナソニック株式会社インダストリアルソリューションズ社の会社概要
- 会社所在地: 大阪府門真市大字門真1006番
- 会社サイト
- 創業: 2019年
パナソニック株式会社インダストリアルソリューションズ社
コンパクトセーフティライトカーテン[Type4 PLe SIL3] SF4B-C
![コンパクトセーフティライトカーテン[Type4 PLe SIL3] SF4B-C](https://metoree.com/img/products/15023.png)
画像出典:
パナソニック株式会社インダストリアルソリューションズ社公式サイト特徴
SF4B-Cは、ロボットアームなどに人や装置が誤って近づいた際に、警報を発するためのセーフティライトカーテンの小型軽量タイプです。
汎用的なアルミフレームに収まるサイズ設計となっているため、機能面だけでなくデザイン性にも優れています。
本体は小型で質量は標準品のほぼ半分という軽量さも兼ね備えている上に、堅ろう性も実現すべく樹脂と金属の二重フレームを採用しているため、高所や長尺装置への組みつけも安心して行うことができます。
パナソニック株式会社インダストリアルソリューションズ社の会社概要
- 会社所在地: 大阪府門真市大字門真1006番
- 会社サイト
- 創業: 2019年
パナソニック株式会社インダストリアルソリューションズ社
超薄型セーフティライトカーテン[Type2 PLc SIL1] SF2C
![超薄型セーフティライトカーテン[Type2 PLc SIL1] SF2C](https://metoree.com/img/products/15024.png)
画像出典:
パナソニック株式会社インダストリアルソリューションズ社公式サイト特徴
SF2Cは、ロボットアームなどに人や装置が誤って近づいた際に、警報を発するためのセーフティライトカーテンの超薄型タイプです。
簡単施工をコンセプトにスリム化しているため、間口を幅広く使え作業性が高いのが特長です。また、光軸合わせも簡単で設置用の金具も装着されているため、すぐに設置できます。
安全距離を機種ごとに設定する必要はなく、光同期システムにより配線は最小限しているため導入コストを低くしつつ安全対策ができます。
パナソニック株式会社インダストリアルソリューションズ社の会社概要
- 会社所在地: 大阪府門真市大字門真1006番
- 会社サイト
- 創業: 2019年
パナソニック株式会社インダストリアルソリューションズ社
超薄型セーフティライトカーテン[Type4 PLe SIL3] SF4C
![超薄型セーフティライトカーテン[Type4 PLe SIL3] SF4C](https://metoree.com/img/products/15025.png)
画像出典:
パナソニック株式会社インダストリアルソリューションズ社公式サイト特徴
SF4Cは、ロボットアームなどに人や装置が誤って近づいた際に、警報を発するためのセーフティライトカーテンの超薄型タイプです。
安全距離をシリーズ最小の18mmとしたフィンガータイプのセーフティライトカーテンとしたことで、多用途で何にでも適用することができます。
人体を検出した時にだけ警告を発しラインを停止、ワーク通過時にはラインを停止しない制御機能もあるため、様々なシチュエーションに適した動作を表現することができます。
パナソニック株式会社インダストリアルソリューションズ社の会社概要
- 会社所在地: 大阪府門真市大字門真1006番
- 会社サイト
- 創業: 2019年
パナソニック株式会社インダストリアルソリューションズ社
セーフティライトカーテン[Type4 PLe SIL3] SF4B Ver.2
![セーフティライトカーテン[Type4 PLe SIL3] SF4B Ver.2](https://metoree.com/img/products/15026.png)
画像出典:
パナソニック株式会社インダストリアルソリューションズ社公式サイト特徴
SF4BVer.2は、プレス機械や裁断機などに人や装置が誤って近づいた際に、警報を発するためのセーフティライトカーテンです。
応答時間が14msと早く、安全距離を算出する必要がないため、接続台数や光軸の数にとらわれず装置への組み込みが容易です。
劣悪な環境下での動作を前提に、粉じんや水滴などにも耐える構造は特許取得済であり、エラー発生時にも一目でカーテンの状態を判別することができます。
エラー検知しラインが停止した後でも、スムーズな再始動が可能です。
パナソニック株式会社インダストリアルソリューションズ社の会社概要
- 会社所在地: 大阪府門真市大字門真1006番
- 会社サイト
- 創業: 2019年
