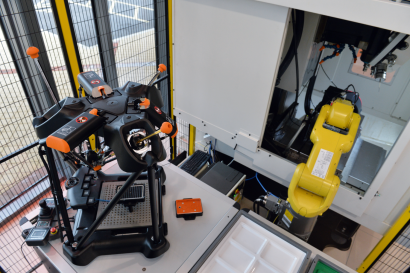

測定ゲージとは
測定ゲージとは、基準の寸法、角度、形状などをもつ測定具の総称です。
測定機を用いて製品の測定を行う際には、検査作業者の熟練度によって
作業スピードや検査品質にバラツキが生じます。
そのため、検査工程では、製品の形状や精度を検証する「ゲージ」を用い
ることで、作業者の技量の差が出にくく、扱いも用意であることが特徴です。
また、測定ゲージは、社内現場での検査はもちろん、社内ゲージと同じもの
を協力会社へお渡しし、ゲージで管理するように伝えるだけで要求通りの製品が
納品されるようになります。
測定ゲージの使用用途
測定ゲージは、簡単に早く正確に製品の合否判定ができるものです。
製品は、決められた寸法通りにつくられていきます。
その時に、決められた寸法通りに加工されているか、比較する「寸法の基準」
が必要となります。
使用例をご紹介します。
ピンゲージを例に進めていきます。
製品に直径5㎜の穴をあけるとします。
その穴が本当に5㎜なのかは、5㎜の基準と比較測定することで解るということです。
この基準が「測定ゲージ」です。
測定ゲージの種類
- ブロックゲージ：測定機器類の精度点検などに使用する「長さ」の基準器です。
- スキマゲージ：2面の間にあるすき間の寸法を測定するゲージです。
- 溶接ゲージ：溶接に関連する多種の測定ができるゲージです。
- アングルゲージ：角度検査に使用するゲージです。
- ピッチゲージ：ねじのピッチを確認するゲージです。
- フィラーゲージ：狭いすき間の寸法を測るためのゲージです。
- テーパーゲージ：すき間や穴径測定をするゲージです。
- センターゲージ：旋盤でねじ切り加工する際に、バイト刃形の角度検査するゲージです。
- ラジアスゲージ：製品のR部（曲線部）の寸法検査に使用するゲージです。
- C面測定ゲージ：C面取り加工後のC面の大きさを測定するゲージです。
- ピンゲージ：穴径を測定するためのゲージです。
測定ゲージの原理
測定ゲージがなぜ、「寸法の基準」として扱われるを説明致します。
ピンゲージを例に進めていきます。
測定ゲージは、「寸法の基準」となります。
例えば、お客様より製品の穴径仕上がりを 5.0㎜±0.005を要求されている場合。
穴径の仕上がり範囲は、4.995㎜～5.005㎜となります。
ゲージを製品穴に挿入し、5.000㎜が入り、5.001㎜が入らない場合
5.000㎜が製品の仕上がり穴径となり要求を満たしております。
もし、1ヶ月後に同じ製品穴にゲージを挿入した時に、「5.000㎜」⇒「4.998」
だった場合はどうなるでしょうか？
ゲージとしての「寸法の基準」としての機能を満たしていません。
なぜ、仕上がり寸法に差が生じたのか？
それは、ゲージに経年変化が生じたからです。
ゲージ類（鋼の場合）は、鋼に焼き入れを行っています。
鋼に焼きを入れることで、鋼の硬度が高くなることで硬くなり摩耗し難い状態に
なります。
しかし、鋼が硬くなる半面、経年変化が生じます。
経年変化とは、鋼が伸びる性質です。（鋼の状態が安定した状態に戻るため）
なぜ、経年変化が生じるのか？
鋼に焼きを入れることで、1330度でオーステナイトに変態し、急冷させることで
マルテンサイトに変態しますが、少しオーステナイトが残り、残留オーステナイト
と呼ばれるものです。
この残留オーステナイトが「ゲージの変寸」 「5.000㎜」⇒「4.998㎜」の原因です。
残留オーステナイトは、放っておくと変態することで体積が膨張します。
そのため、寸法変化の不具合が生じます。
サブゼロ処置とは
サブゼロ処置は、残留オーステナイトを低温に冷却することでマルテンサイトに変態させ
寸法の安定化を目的とした処置です。
サブゼロ処置をすることで、ゲージの経年変化をおさえ安定した「寸法の基準」としての機能を
はたすことが出来ます。
