【2021年版】協調ロボット7選 / メーカー19社一覧

協調ロボットのメーカー19社を一覧でご紹介します。まずは使用用途や原理についてご説明します。

協調ロボットとは？
協調ロボットのメーカー19社一覧
協調ロボット7選

協調ロボットとは

協調ロボットは、ロボットと人が同じ領域で作業を行うことができるロボットです。2013年の規制緩和により、協調ロボットが各所で導入されるようになりました。安全柵なしに人と共に働けるので、人の負担を軽減し、エラーを減らす効果があり、人手不足に貢献しています。

製造業においては協調ロボットの活躍により生産性や稼働率が上がり、効率よく製造できるため食品、自動車、電子部品など幅広い業界で安全性に留意しながら利用されています。

協調ロボットの使用用途

比較的小型で細かい作業を行うことができ、作業スペースの狭い場所でも利用できるので、幅広い業界で導入されています。

食品業界ではスライスやカット、ピッキングなどで、自動車業界では、成型プレス、レーザー切断、組み立てなどを担当しています。電子部品業界では、0.1㎜の精度が要求される取り付け、組み立てなど製造に関わるほぼすべての工程で利用されています。

その他機械部品の搬送や、小型部品の組み立て、ねじ締め、工作機械へのセッティング、梱包、射出成型、接着、溶接、品質検査など、細かい作業や力の必要な作業まで様々な分野で利用されています。

協調ロボットの原理

従来の産業ロボットよりも協調ロボットは柔軟な作業に対応しています。機種や用途によりますが、5軸、6軸といった関節を持ち、高速で高精度な作業ができます。また、画像センサ、画像処理システムにより、対象物を認識しています。ロボットの動作指示をアームに付いているボタンで操作できるようになっているモデルもあります。

技術の進歩により作業のプログラミングが容易になり、立ち上げまでにかかる時間が短縮されています。

人と協調して働くために、協調ロボットにより人がケガをしないよう安全対策が取られています。多くの協調ロボットは形状に丸みをつけて、ぶつかっても人がケガをしないように配慮しています。また、接触センサを搭載しており、人が触れると動作が停止するようになっているものがほとんどです。

他には、例えばロボットアームに、ロボットの状態を表示するLEDライト機能を付けて、稼働状態を確認できるように工夫されているものもあります。

安全性は十分考慮されていますが、リスクアセスメントは必要です。

協調ロボットのティーチング

協調ロボットは、人と協調して安全に作業を行えることが求められています。
そのための制御方法としてティーチングと呼ばれる方法があります。
一般的にティーチングとは、ロボットに動作を覚えさせる技術のことを指します。
ティーチングにはいくつか種類があります。

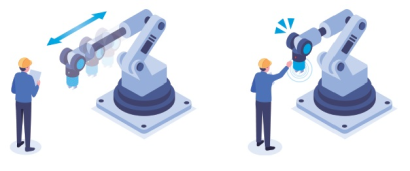

ダイレクトティーチングと呼ばれる方式では、人が直接ロボットを手で動かし、ロボットに動作を覚えさせます。
ロボットアームには力覚センサーやトルクセンサー、またはトルク検知が可能なサーボモーターが内蔵されています。
これによって、外部から加えられた力や速度、回転の角度を自動で演算し、ロボットプログラミングとして記憶します。
生産ラインなどで記憶された動作を行い、繰り返しフィードバックすることで、加工・溶接・組み立てなどを行います。

協調ロボットの価格

協調ロボットの価格は数百万円から数千万円程度まで様々な種類のものがあります。
例えば、不二越株式会社からはCZ10と呼ばれるスリム型の協調ロボットが100万円から販売されています。
また、デンソーウェーブ株式会社では、人協働ロボットであるCOBOTTAと呼ばれる協調ロボットが約222万円で販売されています。
省人化や生産性の向上のため、これからますます産業用ロボットの需要は増加していくことから、協調ロボットの価格も安価になっていくことが予想されます。

協調ロボットの市場

先進国を中心としたロボット産業の成長に伴って協調ロボットの需要についても今後ますます伸びていくことが予想されます。
国際ロボット連盟が発表しているレポートによりますと、2018年では、ロボットの設置台数42万2000台の内の1万4000台が協調ロボットです。
全体の設置台数に占める割合では約3％ですが、伸び率では23％増となっています。
また、自動車産業は世界的に堅調であることから、今後自動車業界を中心に協調ロボットの需要が伸びていくのではないかと思われます。

参考文献https://www.fa.omron.co.jp/product/special/robotics/collaborative/collaborative_outline/#:~:text=%E3%81%93%E3%81%AE%E5%BA%A6%E3%82%AA%E3%83%A0%E3%83%AD%E3%83%B3%E3%81%AF%E3%80%81%E4%BA%BA%E3%81%A8,%E9%9D%A9%E6%96%B0%E3%81%AB%E8%B2%A2%E7%8C%AE%E3%81%84%E3%81%9F%E3%81%97%E3%81%BE%E3%81%99%E3%80%82
http://www.idec-fs.com/robot-safety/cooperativerobot.html
https://www.mitsubishielectric.co.jp/fa/topics/2020/04_robot/factory/index.html?qwe=assista_1&utm_source=google&utm_medium=cpc&utm_campaign=06_ASSISTA_1&utm_content=kyodo_b
https://www.robot-befriend.com/blog/direct-teaching/
https://www.automation-news.jp/2020/01/45819/
https://www.amazon.co.jp/%E3%83%87%E3%83%B3%E3%82%BD%E3%83%BC%E3%82%A6%E3%82%A7%E3%83%BC%E3%83%96-%E4%BA%BA%E5%8D%94%E5%83%8D%E3%83%AD%E3%83%9C%E3%83%83%E3%83%88-COBOTTA-%E6%A8%99%E6%BA%96OS-PNP/dp/B07GN5BWM4

協調ロボットのメーカー19社一覧

*一部商社などの取扱い企業なども含みます。

- - 緑屋テクノ株式会社
    ロボット一覧
  - 会社サイト創業: 2002年従業員数: 100人本社: 東京都会社詳細
- - 桜田電気工業株式会社
    産業用人協調ロボット一覧
  - 会社サイト創業: 1951年従業員数: 80人本社: 東京都会社詳細
- - 株式会社安川電機
    協働ロボット一覧
  - 会社サイト創業: 1915年従業員数: 15,179人本社: 福岡県会社詳細
- - 株式会社不二越
    ロボット一覧
  - 会社サイト創業: 1928年従業員数: 3,173人本社: 東京都会社詳細
- - 株式会社デンソーウェーブ
    COBOTTA
  - 会社サイト創業: 1976年従業員数: 1,241人本社: 愛知県会社詳細
- - 株式会社ダイアディックシステムズ
    DSR02-400
  - 会社サイト創業: 1995年本社: 石川県会社詳細
- - 三菱電機株式会社
    協働ロボット ASSISTA
  - 会社サイト創業: 1921年従業員数: 146,518人本社: 東京都会社詳細
- - ユニバーサルロボット
    協働ロボット一覧
  - 会社サイト創業: 2005年従業員数: 695人本社: デンマーク
- - ファナック株式会社
    協働ロボット一覧
  - 会社サイト創業: 1972年従業員数: 7,866人本社: 山梨県会社詳細
- - ストーブリ株式会社
    TX2touchシリーズ
  - 会社サイト創業: 1892年従業員数: 5,500人本社: スイス
- - シナノケンシ株式会社
    電動３爪ロボットハンド　ARH350A
  - 会社サイト創業: 1918年従業員数: 850人本社: 長野県会社詳細
- - カワダロボティクス株式会社
    汎用ヒト型ロボット一覧
  - 会社サイト創業: 2013年従業員数: 1,896人本社: 東京都会社詳細
- - オムロン株式会社
    協調ロボット一覧
  - 会社サイト創業: 1933年従業員数: 28,006人本社: 京都府会社詳細
- - TECHMAN ROBOT INC.
    TM ROBOT一覧
  - 会社サイト創業: 2016年本社: 台湾
- - OnRobot
    OnRobot Eyes
  - 会社サイト創業: 2011年本社: デンマーク
- - KUKA Japan株式会社
    産業用ロボット一覧
  - 会社サイト創業: 2007年従業員数: 19人本社: 神奈川県会社詳細
- - IDECファクトリーソリューションズ株式会社
    協調ロボット一覧
  - 会社サイト創業: 1972年従業員数: 163人本社: 愛知県会社詳細
- - Aubo Robotics, Inc.
    協調ロボット一覧
  - 会社サイト創業: 2014年本社: アメリカ
- - ABBジャパングループABB株式会社
    Industrial Robots一覧
  - 会社サイト創業: 1907年従業員数: 800人本社: 東京都会社詳細

協調ロボットのメーカーランキング

社員数の規模

1 三菱電機株式会社
2 オムロン株式会社
3 株式会社安川電機

設立年の新しい会社

1 TECHMAN ROBOT INC.
2 Aubo Robotics, Inc.
3 カワダロボティクス株式会社

歴史のある会社

1 ストーブリ株式会社
2 ABBジャパングループABB株式会社
3 株式会社安川電機

協調ロボット7選

株式会社不二越
CZ10

画像出典: 株式会社不二越公式サイト

特徴

スリムアーム協働ロボットCZ10は、人にやさしい機能と設計により、ロボットを導入する際のハードルを下げ、様々なシーンで活用できます。

人との接触を検知して停止する安全機能や、指などの挟み込みを防止したデザインにより、安全柵も必要ありません。

ロボットのアーム部を直接手で動かして覚えさせるダイレクトティーチング搭載で簡単に教示できます。

組み立て作業や選別作業の補助など、人と一緒に働くことに適した協調ロボットです。

株式会社不二越の会社概要

会社所在地: 東京都港区東新橋1丁目9番2号地図汐留住友ビル17階
会社サイト
創業: 1928年
従業員数: 3,173人

製品を見る

株式会社デンソーウェーブ
COBOTTA

画像出典: 株式会社デンソーウェーブ公式サイト

特徴

COBOTTAは、コンパクトで簡単に持ち運びができきるため、使いたいとき、使いたい場所で、すぐに作業が開始できる協調ロボットです。

鋭利な部分のない、丸みのあるフォルムのユニークなアーム構造に、指の挟み込みを防止した可動範囲という安全性の高い設計が特長です。

アーム部を直接動かして動作を覚えさせるダイレクトティーチング機能で、誰でも簡単に使用でき、さらに内蔵コントローラーを開放して制御用APIを公開しているため、オリジナルのアプリケーションも開発できます。

株式会社デンソーウェーブの会社概要

会社所在地: 愛知県知多郡阿久比町大字草木字芳池1番
会社サイト
創業: 1976年
従業員数: 1,241人

製品を見る

株式会社ダイアディックシステムズ
DSR02-400

画像出典: 株式会社ダイアディックシステムズ公式サイト

特徴

ダイアディックシステムズの協働ロボットDSR02-400（通称MoMoCo）は、可搬重量2kg、動作半径400mm、上下可動範囲100mmの 4軸スカラータイプの協働ロボットです。

サーボアンプ、コントローラ、電磁弁を本体に内蔵し、接続が必要なのはACアダプター、スイッチBOX、エアー配管だけで、持ち運びが可能です。

また見た目は、ロボットらしくない丸みを持った形状をしており、作業者に違和感を与えません。ロボットカバーは樹脂製で温かみを持たせ、ピンク色を使うなど女性らしさを意識しています。

難しいプログラミング言語や文法を覚える必要はなく、ロボットの動作順序通りにアイコンをドラッグ＆ドロップで作業工程表に並べるだけで、プログラミングが完成します。

また、想定される動作に関してはプログラム自動生成機能を用意しています。

株式会社ダイアディックシステムズの会社概要

会社所在地: 石川県金沢市畝田西二丁目160番地
会社サイト
創業: 1995年

製品を見る

ファナック株式会社
FANUC Robot CRX-10iA

画像出典: ファナック株式会社公式サイト

特徴

FANUC Robot CRX-10iAは、親しみやすくスムーズでシンプルなデザインの軽量協調ロボットで、可搬質量と動作領域によって2タイプから選ぶことができます。

ダイレクトティーチングと新しいユーザーインタフェースによって、直感的に操作でき、簡単に教示できます。

人に触れるとロボットが停止する安全性の高い設計や、軽くコンパクトな本体は設置時にクレーン等が必要ないことも特長です。

主な用途は、工作機器からのロード・アンロード作業や、３Dビジュアルトラッキングです。

ファナック株式会社の会社概要

会社所在地: 山梨県南都留郡忍野村忍草字古馬場3580番地
会社サイト
創業: 1972年
従業員数: 7,866人

製品を見る

オムロン株式会社
TMシリーズ

画像出典: オムロン株式会社公式サイト

特徴

協調ロボットTMシリーズは、ビルトインビジョンを搭載し安全かつ簡単に移動できるロボットで、立ち上げと段取り替え時のプログラミングも簡単にできるため、短時間で使用できることが特長です。

画像照明付きビルトインビジョンは、パターンマッチング、バーコード、カラー識別などの機能をもち、検査や計測、仕分けが出来ることから、様々な業界において生産ライン自動化が可能です。

作業する人への安全性も高く、ロボットの移動や配置も簡単にできるため、現場作業の生産効率向上に適しています。

オムロン株式会社の会社概要

会社所在地: 京都府京都市下京区塩小路通堀川東入
会社サイト
創業: 1933年
従業員数: 28,006人

製品を見る

KUKA Japan株式会社
LBR iiwa

画像出典: KUKA Japan株式会社公式サイト

特徴

LBR iiwaは、安全柵の必要のない、高感度かつ軽量の協調ロボットシリーズです。

各軸にあるトルクセンサーにより、人との接触を感知するとすぐに速度や力を落とし、さらに、位置やコンプライアンスを制御することで、せん断や凹みを生じること無く精密部品も取り扱うことができます。

対象物の輪郭や位置などを素早く認識・識別して、パワー調整できることから、小さく繊細な部品を見つけて取り付けることにも適しています。

3つのオペレーションモードにより、シミュレーションを使ったプログラミングが可能です。

KUKA Japan株式会社の会社概要

会社所在地: 神奈川県横浜市保土ケ谷区神戸町134横浜ビジネスパーク
会社サイト
創業: 2007年
従業員数: 19人

製品を見る

ABBジャパングループABB株式会社
IRB 1520ID

画像出典: ABBジャパングループABB株式会社公式サイト

特徴

TEIDECのTFT液晶モジュール・パネルは、表示能力に優れた高解像度液晶パネルです。

表示能力の高さに優れており、高コントラストかつ色鮮やかな映像を表示することができます。

PCAPは静電容量方式のモジュールで、抵抗膜方式と比較して感度の高さと視野角度の広さに優れており、複雑な操作を行うことが可能です。

RTPは4線式抵抗膜方式のため消費電力の低さと応答の速さに優れ、品質の安定性にメリットがあります。
