【2021年版】直交ロボット5選 / メーカー12社一覧

直交ロボットのメーカー12社・37製品を一覧でご紹介します。まずは使用用途や原理についてご説明します。

直交ロボットとは？
直交ロボットのメーカー12社一覧
直交ロボット5選

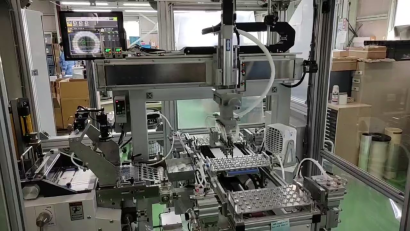

直交ロボットとは

直交ロボットとは、2から3の直交する軸上を動くロボットの総称で、産業用ロボットとしては非常に単純な構造のため、あらゆる産業において作業の自動化の一歩目として使われることが多いです。

直交する座標は高々3次元のため、自作で組み込んで作ったり改造したりしやすく、動作用のプログラムも修正しやすいといった特長が挙げられます。そのため、複雑な動きを必要としない単調な作業であれば、直交ロボットを用いて機械化することができます。

直交ロボットの使用用途

例えば、製造業における部品の組み立てや搬送などは直交ロボットの得意な作業です。あらかじめ、部品の流れるラインを決めておくか、カメラなどで検知することで、組み立てから搬送までを自動化することが可能です。

6軸動作のロボットなどに比べると動作範囲もわかりやすく比較的安価なため、食品製造ラインなどにも導入されています。湿気の多い所や、腐食性ガスが存在する半導体工場などにおいても、腐食処理がなされた直交ロボットを選定すれば、厳しい条件下でも安定して稼働することが可能です。

直交ロボットの原理

直交ロボットは、1軸上にスライド移動するユニットを複数組み合わせることで、直交座標系でツールを動かしたり、ベルトコンベアを動かしたりできるように設計されています。

その構造上、6軸多関節ロボットなどのように滑らかな回転動作は表現できませんが、直交ロボットのそれぞれの軸は同時に動かすことができるため、たいてい多くの動作はその直線動作の重ね合わせで効率的に表現できます。

また、直線移動時にはリニアガイドとして高精度なボールねじとリニアエンコーダを併用することで、高い位置決め精度を出すこともでき、ミクロンレベルでの動作の再現性を達成できます。

また、ボールねじなどのリニアガイド部分には、耐腐食性のステンレスを使ったり、密閉してガス封入したりとオプションを施すことで、様々な悪環境下においても使用することができます。

直交ロボットの長所と短所

直交ロボットの長所、短所は以下の通りです。

長所
- 作業のクオリティ（精度）が高い
  直交ロボットは、複雑な動きは出来ず、直線的で単純なモーションしかできません。しかし、その分作業の誤差が非常に少なく、クオリティ（精度）が高い作業が可能です。さらに動きがシンプルであるため、事故リスクが少ないロボットともいわれています。多関節ロボットのような複雑な動きが可能なロボットは、多種多様な作業に対応が可能な一方、作業のエラーも大きくなってしまいます。そのため、クオリティ（精度）が高い作業が必要とされる現場では多くの直交ロボットが導入されています。
- 他ユニットとのコンビネーションによる効率化
  直交ロボットは直線的でシンプルな動きには強いため、直線的でシンプルな動きの作業に関しては直交ロボットが担当し、後の複雑な工程に関しては多関節ロボットを使用することで結果的に作業効率を向上させることができます。
- ローコスト
  直交ロボットは構造が非常にシンプルで、自作するための部品自体も普通に販売されているため、リーズナブルに製作が可能です。
短所
- 複雑な作業が必要な工程には対応不可
  直線的でシンプルな動きにしか対応できません。
- 作業範囲に対して、設置面積が大きい
  直交ロボットは関節を自由に動かせる構造をしていないため、部品を折りたたむことが出来ません。したがって、設置面積が大きくなってしまいます。

直交ロボットの導入事例パターンと効果

危険作業の負担軽減及び効率化の成功例
盤製作メーカーにて、直交ロボットを導入することで重量が重く取り扱いが人間では時間のかかっていた板金作業を自動化しました。結果として労働生産性を従来比較で1.4倍に向上させました。さらに危険な作業を機械で自動化させたため、作業員の肉体的、精神的負担を軽減することに成功しました。
運搬作業の自動化による効率化
とある自動車部品製造メーカーでは、自動車の組み立て検査の工程はロボットで自動化していましたが、組み立てに必要な製品の移動自体は人力で行っていました。その製品運搬の工程に直交ロボットを導入することで、労働生産性を従来の5倍に向上させました。

参考文献
https://www.yamaha-motor.co.jp/robot/lineup/xyx/
https://jss1.jp/column/column_109/

直交ロボットのメーカー情報

直交ロボットのメーカー12社一覧

- 蛇の目ミシン工業株式会社会社公式サイト
- - 直交ロボット一覧
  - 創業: 1984年従業員数: 3,528人本社: 東京都会社詳細
- 芝浦機械株式会社会社公式サイト
- - 直交ロボット一覧
  - 創業: 1938年従業員数: 1,796人本社: 静岡県会社詳細
- 武蔵エンジニアリング株式会社会社公式サイト
- - 直交型ロボット一覧
  - 創業: 1978年従業員数: 750人本社: 東京都会社詳細
- 株式会社近藤製作所会社公式サイト
- - FAシステム一覧
  - 創業: 1939年従業員数: 316人本社: 愛知県会社詳細
- 株式会社宮山技術研究所会社公式サイト
- - 直交ロボット一覧
  - 創業: 1973年従業員数: 38人本社: 埼玉県会社詳細
- 株式会社サンエイテック会社公式サイト
- - 高性能直交ロボット一覧
  - 創業: 1987年従業員数: 90人本社: 千葉県会社詳細
- 株式会社エフ・エー・テクノ会社公式サイト
- - IKシリーズ
  - 創業: 1969年従業員数: 164人本社: 東京都会社詳細
- 株式会社アイエイアイ会社公式サイト
- - ICSA3／ICSPA3シリーズ
  - 創業: 1976年従業員数: 1,182人本社: 静岡県会社詳細
- 平田機工株式会社会社公式サイト
- - 直交ロボット一覧
  - 創業: 1951年従業員数: 2,201人本社: 熊本県会社詳細
- 安長電機株式会社会社公式サイト
- - 直交ロボット一覧
  - 創業: 1961年従業員数: 18人本社: 長野県会社詳細
- ヤマハ発動機株式会社会社公式サイト
- - 直交ロボット一覧
  - 創業: 1955年従業員数: 10,567人本社: 静岡県会社詳細
- オリムベクスタ株式会社会社公式サイト
- - 直交ロボット一覧
  - 創業: 1984年従業員数: 76人本社: 東京都会社詳細

直交ロボットのメーカーランキング

社員数の規模

1 ヤマハ発動機株式会社
2 蛇の目ミシン工業株式会社
3 平田機工株式会社

設立年の新しい会社

1 株式会社サンエイテック
2 蛇の目ミシン工業株式会社
3 オリムベクスタ株式会社

歴史のある会社

1 芝浦機械株式会社
2 株式会社近藤製作所
3 平田機工株式会社

直交ロボット5選

BA-Cシリーズ

芝浦機械株式会社

特徴

BA-Cシリーズは通常のシリーズに比べて省エネに特化した直交ロボットです。

従来製品のエアシリンダと比較しますと、シリンダ径φ16ストローク100mmを2,000時間/年使用すると、推定142.6kWhの電力を消費していましたが、BA-CシリーズではDC24V定格3Aで平均1.5A出力で2,000時間/年使用すると、72kWhの消費電力で年間の電気代が約半分にまで抑えられます。

サーボモータでの位置決め精度もあり、省エネと位置決め、高トルクを実現した直交ロボットです。

芝浦機械株式会社の会社概要

会社所在地: 静岡県沼津市大岡2068-3
URL: https://www.shibaura-machine.co.jp/jp/
創業: 1938年
従業員数: 1,796人

製品を見る

PC制御画像認識塗布システム MAGE MASTER 350PC Smart SMΩX

武蔵エンジニアリング株式会社

画像出典: 武蔵エンジニアリング株式会社公式サイト

特徴

PC制御画像認識塗布システム MAGE MASTER 350PC Smart SMΩXはインライン３Ｄディスペンスにより塗布品質向上をターゲットとした直交ロボットです。

高水準の塗布品質を実現させるためにエッジ検出機能を搭載し、ワーク個体差やパレット配列誤差を自動補正させ、デバイス配列のバラつきも完全補正します。これにより繰返し位置決め精度は±0.005mmとなっています。

シンクロスピード®機能を搭載し、ディスペンサーとの連携を強化することによりなめらかでより美しい塗布をスムーズに行うことができます。

塗布パターン編集ソフトにMuCAD®Ⅴを搭載することにより様々なパターンの塗布が可能になる直交ロボットです。

武蔵エンジニアリング株式会社の会社概要

会社所在地: 東京都三鷹市下連雀8-7-4
URL: https://www.musashi-engineering.co.jp/
創業: 1978年
従業員数: 750人

製品を見る

ICSA3／ICSPA3シリーズ

株式会社アイエイアイ

画像出典: 株式会社アイエイアイ公式サイト

特徴

ICSA3／ICSPA3シリーズはX軸とY軸の2軸構成で7タイプ、X,Y,Z軸の3軸構成で4タイプの中から選択可能な直交ロボットです。

それぞれのタイプの中からさらに軽荷重、重荷重や短ストローク、長ストロークなどでパターン分けされており、用途によってパターンを選択します。

また、応用方法によっては4軸や6軸なども対応が可能で幅広い用途や仕様に対応可能になっている直交ロボットです。

オプションでケーブル補助パーツをつけられることも魅力の一つです。

株式会社アイエイアイの会社概要

会社所在地: 静岡県静岡市清水区尾羽577-1
URL: https://www.iai-robot.co.jp/index.html
創業: 1976年
従業員数: 1,182人

製品を見る

テーブルトップロボット

安長電機株式会社

画像出典: 安長電機株式会社公式サイト

特徴

テーブルトップロボットはロボットシリンダーにテーブルを設置しコントローラ、電源を内蔵したオールインワンタイプの直交ロボットです。

オールインワンにすることにより立ち上げ、調整時間を短縮し、作業工数や設計工数を削減することができます。また、工数削減により他オプションへの投資や改修時間を多くとることができ、生産性向上も見込める直交ロボットです。

軸数も最大4軸補間制御が可能でパルスモータ仕様、サーボモータ仕様から選べます。

安長電機株式会社の会社概要

会社所在地: 長野県長野市中御所岡田131-14　JAながの会館3F
URL: https://www.yasnaga.co.jp/
創業: 1961年
従業員数: 18人

製品を見る

ムービングアームタイプ

ヤマハ発動機株式会社

画像出典: ヤマハ発動機株式会社公式サイト

特徴

ムービングアームタイプはY軸アームのテーブル部分をX軸テーブルと連結固定してアーム全体が動く構造となっている直交ロボットです。

テーブルではなくアームにスライド機構部分を取り付けられるため取付範囲拡大のためのブラケット製作などが必要なく製作部品削減や設計工数の短縮などが見込めます。

最長ストロークによっては最大可搬重量が2軸構成ならばMAX30㎏まで可能、3軸構成ではMAX18㎏まで可能なため大きな重量物も搬送可能な直交ロボットです。
