ピンチバルブとは？
ピンチバルブのメーカー29社
ピンチバルブ31製品

監修者: 前田理也

早稲田大学大学院でMBE法による窒化物半導体成長に関する研究に従事。2016年に大学院を修了後、非鉄金属系メーカーへ入社。金属製錬工場における設備保全・エンジニアリングの業務に従事。2022年に化学系メーカーへ転職。同様の業務に従事。

....

ピンチバルブとは

ピンチバルブとは、ゴムやシリコンなどの柔軟な材料の管路を挟んで流体を制御するバルブです。

特に固形物が含まれる流体を扱う場合に有用です。このような流体では通常の弁を使用すると詰まりやすく、清掃が困難になる場合があります。

一方、ピンチバルブは管路を完全に閉じることができるため、清掃が容易で、メンテナンスが簡単です。ピンチバルブは比較的単純な構造であり、コストが低く、耐久性が高いです。

ピンチバルブの使用用途

ピンチバルブは安価で丈夫なため、多くの産業分野で使用されています。特に、固形物が多少混ざった流体を扱う分野で重宝されています。

1. 医療分野

血液透析機では、血液の流れを制御するために使用されます。また、採血器や注射器にも有用で、正確な液体の供給を可能にします。

2. 食品加工分野

フィルターや粉砕機などの機器にも接続できるため、多様な処理に対応することができます。また、食品加工における衛生管理の観点から、清掃が簡単なピンチバルブが採用されることが多いです。

3. 排水処理プラント・下水処理場

排水プラントの石膏用圧搾機入口弁などに採用されることがあります。ピンチバルブは汚染物質に対する耐性が高く、清掃が容易なため、水処理には適したバルブです。

ピンチバルブの原理

ピンチバルブは、管路を挟むように配置された柔軟な材料を外部から加圧することで開閉します。柔軟な材料とは、ゴムやシリコンを採用する場合が一般的です。バルブ本体は通常の弁のような弁体を持たず、管路自体を閉じることで閉止します。

具体的には、バルブボディの上下に挟まれたゴムチューブを使用します。バルブを開放する場合は外部の圧力が加えずに、ゴムチューブは元の形状に戻ります。一方、バルブを締める場合はバルブボディに加圧されることにより、ゴムチューブが変形し、管路を締めることが可能です。

このような構造から、ピンチバルブは、通常の弁に比べて柔軟性が高く、清掃性に優れています。また、バルブの締め具合を微調整することもできるため、液体の流量や圧力を正確に制御可能です。ただし、高圧力や高温などの過酷な条件下ではゴムチューブが劣化するため、適切な使用条件を守る必要があります。

ピンチバルブの種類

ピンチバルブは操作方法や仕様によっていくつかの種類に分けられます。以下はピンチバルブの種類一例です。

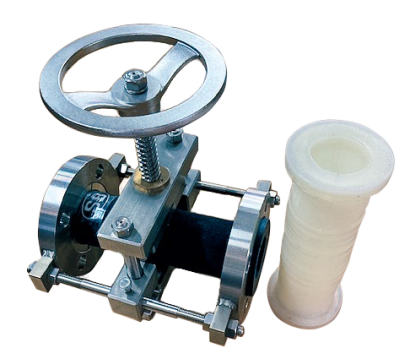

1. ハンドル式ピンチバルブ

ハンドル式ピンチバルブは手動で操作することによって、ゴムチューブを締めるピンチバルブです。ハンドルを回すことでバルブ本体を加圧してゴムチューブが締めます。締め具合を微調整することができるため、液体の流量や圧力を正確に制御可能です。

ハンドル式ピンチバルブは操作が簡単で、シンプルな構造なため、小規模な流量制御に適しています。細かな流量制御をしない場合は、産業用遠心分離機などの大型機器にも適用可能です。

2. ソレノイド式ピンチバルブ

ソレノイド式ピンチバルブは、電磁弁を使用してゴムチューブを締めるピンチバルブです。電磁弁によって制御するため、自動化された流量制御に適しています。液体の供給や排出、反応の制御などに使用されます。

ソレノイド式ピンチバルブは自動操作可能なため、効率的な生産ラインに使用されることが多いです。精度の高い流量制御が必要な場合にも適しています。

3. パルス式ピンチバルブ

パルス式ピンチバルブは一定間隔の収縮によって流量制御を行うピンチバルブです。パルスジェネレーターなどによって制御され、一定間隔でゴムチューブを締めて正確な流量制御を実現します。一定間隔で緩められるため、他のピンチバルブに比べて耐久性に優れます。

血液透析機や自動分注装置など、定期的な液体の供給が必要な場合に使用されます。パルス式ピンチバルブは液体の流量を微調整することができるため、高い精度で流量制御可能です。

参考文献
https://www.ascojp.co.jp/products/medical/pinch.html
https://takasago-elec.co.jp/glossary/post_37/

ピンチバルブのカタログ1件をまとめてダウンロードできます！

ピンチバルブメーカー 29社

*一部商社などの取扱い企業なども含みます。

小型ピンチバルブ（ソレノイド駆動）注目製品
タカノ株式会社

・【衛生的】液体がバルブ本体の中を流れないため液溜まりができず衛生的！薬液等の制御に適しています。
・【簡単操作】チューブの取り外しが容易で、抜け防止ストッパーが使用中のチューブ抜けを防止します。
・【低電力】独自の磁気回路設計により、低電力・低発熱です。
・【実績】医療、分析機器、スラリーを含む液体制御

- - タカノ株式会社メーカー
    小型ピンチバルブ
  - 会社サイト創業: 1941年従業員数: 593人資本金: 2,015,900,000円会社詳細
  - 住所: 長野県上伊那郡宮田村137
- 医療・分析実績あり特殊ソレノイド Made in南信州

  「磁気をコアに世界へ」を掲げ、電磁アクチュエーターを開発・製造・販売するメーカーです。
  業界のオピニオンリーダーとして高品質を評価いただき創業80年!!　宇宙、車両、医療、光学、搬送業界への実績多数。
- - 高砂電気工業株式会社メーカー
    ピンチバルブ一覧
  - 会社サイト創業: 1959年従業員数: 263人資本金: 90,000,000円会社詳細
  - 住所: 愛知県名古屋市緑区鳴海町杜若66番地
- - 株式会社フロンケミカルメーカー
    フローコントロール　ピンチバルブ
  - 会社サイト会社詳細
  - 住所: 大阪府大阪市北区天満4丁目5番3号
- - 株式会社フジキンメーカー
    サニタリーピンチバルブ一覧
  - 会社サイト創業: 1954年従業員数: 4,307人会社詳細
  - 住所: 東京都千代田区外神田1-18-13（秋葉原ダイビル）
- - 株式会社ケイヒンメーカー
    空気圧操作式ピンチバルブ | ダイアフラム型WDOシリーズ
  - 会社サイト創業: 1972年従業員数: 46人資本金: 30,000,000円会社詳細
  - 住所: 神奈川県横浜市神奈川区東神奈川1-1-6
- - 株式会社エスコメーカー
    モータ式ピンチバルブ
  - 会社サイト創業: 1989年従業員数: 5人会社詳細
  - 住所: 東京都千代田区平河町1-7-16（ビューロ平河町）
- - 旭有機材株式会社メーカー
    ピンチバルブ
  - 会社サイト創業: 1945年従業員数: 1,559人会社詳細
  - 住所: 東京都台東区上野3丁目24番6号上野フロンティアタワー21階
- - 山本産業株式会社メーカー
    ピンチバルブ
  - 会社サイト創業: 1971年従業員数: 48人会社詳細
  - 住所: 千葉県柏市酒井根2丁目6番11号
- - ミツミ技研工業株式会社メーカー
    チョークピンチバルブ
  - 会社サイト創業: 1974年会社詳細
  - 住所: 千葉県流山市おおたかの森東 1-10-3
- - フエスト株式会社メーカー
    空気圧式、メカ式操作プロセスバルブ、流体バルブ一覧
  - 会社サイト創業: 1977年資本金: 1,300,000,000円会社詳細
  - 住所: 神奈川県横浜市都筑区早渕1-26-10
- - ティヴィバルブ株式会社メーカー
    自動ピンチバルブ
  - 会社サイト創業: 1940年会社詳細
  - 住所: 東京都大田区大森東4-33-8
- - エスビーバルブ工業株式会社メーカー
    スラリー・汚泥・ヘドロ・汚水・生コン向けピンチバルブ一覧
  - 会社サイト創業: 1967年資本金: 10,000,000円会社詳細
  - 住所: 滋賀県彦根市高宮町南本町2993
- - SMC株式会社メーカー
    ピンチバルブ
  - 会社サイト上場(東証プライム) 創業: 1959年従業員数: 21,620人会社詳細
  - 住所: 東京都千代田区外神田4-14-1秋葉原UDX15階
- - CKD株式会社メーカー
    手動式ピンチバルブ
  - 会社サイト上場(東証プライム) 創業: 1943年従業員数: 2,407人会社詳細
  - 住所: 愛知県小牧市応時2-250
- - 株式会社アイシスメーカー商社・代理店
    ピンチバルブ一覧
  - 会社サイト創業: 1985年資本金: 20,000,000円会社詳細
  - 住所: 大阪府大阪市東淀川区西淡路1-1-36新大阪ビル
- - リックス株式会社メーカー商社・代理店
    ピンチバルブ一覧
  - 会社サイト上場(東証プライム) 創業: 1964年従業員数: 437人資本金: 827,900,000円会社詳細
  - 住所: 福岡県福岡市博多区山王1丁目15番15号
- - ジャパンマシナリー株式会社メーカー商社・代理店
    AKO / アコ社（ドイツ）ピンチバルブ
  - 会社サイト創業: 1959年従業員数: 220人会社詳細
  - 住所: 東京都中央区銀座8丁目5番6号中島商事ビル
- - 伸和コントロールズ株式会社
    ピンチバルブ
  - 会社サイト創業: 1967年従業員数: 495人資本金: 90,000,000円会社詳細
  - 住所: 神奈川県川崎市麻生区栗木2丁目6番20号
- - ワム・ジャパン株式会社
    ピンチバルブ
  - 会社サイト創業: 1995年会社詳細
  - 住所: 埼玉県さいたま市緑区中尾2414
- - ワムジャパン株式会社
    ピンチバルブ
  - 会社サイト会社詳細
  - 住所: 埼玉県さいたま市緑区中尾2414
- - エア・ウォーター・メカトロニクス株式会社
    ピンチバルブ
  - 会社サイト創業: 1962年従業員数: 48人資本金: 300,000,000円会社詳細
  - 住所: 神奈川県平塚市田村3-3-32
- - BS&Bセイフティ・システムズ株式会社
    爆発遮断用ピンチバルブ
  - 会社サイト創業: 1963年従業員数: 12人会社詳細
  - 住所: 神奈川県横浜市神奈川区守屋町3-11SGリアルティ横浜4F南
- - Perfect Fluid Control Equipment Manufacturing Co. Ltd
    ピンチバルブ
  - 会社サイト会社詳細
  - 本社: 中国
- - Emerson Electric Co.
    ピンチバルブ
  - 会社サイト会社詳細
  - 本社: アメリカ
- - Autorun Control Valve Co.,Ltd.
    ピンチバルブ
  - 会社サイト会社詳細
  - 本社: 中国
- - AKO Armaturen & Separationstechnik GmbH
    AKO製プレミアムピンチバルブ一覧
  - 会社サイト創業: 1984年会社詳細
  - 本社: ドイツ
- - 株式会社トミタ商社・代理店
    ピンチバルブ
  - 会社サイト上場(東証スタンダード) 創業: 1911年従業員数: 287人資本金: 397,500,000円会社詳細
  - 住所: 東京都大田区大森中1-18-16
- - 安藤株式会社商社・代理店
    ピンチバルブ一覧
  - 会社サイト創業: 1946年従業員数: 47人会社詳細
  - 住所: 大阪府大阪市西区新町4-9-20
- - サンワ・エンタープライズ株式会社商社・代理店
    ピンチ・バルブ
  - 会社サイト創業: 1971年従業員数: 10人資本金: 20,000,000円会社詳細
  - 住所: 埼玉県さいたま市浦和区東高砂町2-5 NBF浦和ビル

ピンチバルブ 2024年12月のメーカーランキング

*一部商社などの取扱い企業なども含みます

2024年12月の注目ランキングベスト10

注目ランキング導出方法

順位	会社名	クリックシェア
1	CKD株式会社	6.9%
2	Emerson Electric Co.	6.9%
3	SMC株式会社	6.9%
4	タカノ株式会社	6.1%
5	ティヴィバルブ株式会社	5.3%
6	株式会社エスコ	5.3%
7	リックス株式会社	5.3%
8	伸和コントロールズ株式会社	4.6%
9	旭有機材株式会社	4.6%
10	ジャパンマシナリー株式会社	3.8%
