流量制御弁についての概要、用途、原理などをご説明します。また、流量制御弁のメーカー23社一覧や企業ランキングも掲載しておりますので是非ご覧ください。流量制御弁関連企業の2024年2月注目ランキングは1位:高砂電気工業株式会社、2位:日本バルブコントロールズ株式会社、3位:株式会社日本ピスコとなっています。
流量制御弁は、流体の排出量を制御するためのものです。ロボットの関節を駆動させることに使われるアクチュエータの速度を制御する際などに、空気の流量を調整するために使用されます。
流量制御弁には様々な種類があり、微調整が可能な絞り弁や、出口を完全に密閉し流量を0にすることが可能なストップ弁があります。さらに、制御弁は調整を行っていても圧力や温度により流量が変化してしまうことがあるため、圧力や温度が変化しても流量が変化しないよう補償機能が付いた流量調整弁もあります。
流量制御弁は、主にポンプの2次側などに取り付けられ、制御したい値へ流量の制御を行います。本機器にて流量制御を行うことで、排出する流体の量をコントロールすることが可能になります。
また、多くの流量制御弁はセンサーと組み合わせることで、そのフィードバック信号を利用し、自動で弁の開度を制御できるようになっています。自動式にすることで、制御弁2次側での使用量が増え、流量が変動した際も圧力を安定させて使用することが可能になります。
多様な構造の流量制御弁が販売されています。例えば絞り弁、流量調整弁、複合流量制御弁、ストップ弁などのタイプが挙げられます。ここでは代表的なものとして絞り弁、流量調整弁を紹介します。
絞り弁は円柱型で中が空洞のものが多く、円柱内にさらに小さい制御用の円柱が入っている構造が一般的に用いられます。調節用の円柱を回し一次側に対して二次側の空洞の隙間の大きさを調節することで内部の流体の流量を制御します。このタイプの弁は流量を無段階に調節することができるため微調節が可能というメリットがあります。
流量調整弁の構造は絞り弁と似ています。ただ、この弁は絞り弁に加えて圧力・温度を補償するための弁が組み込まれた構造をしています。絞り弁は周囲の温度や圧力に依存して流量が変化してしまうという構造ですが、対して流量調整弁は周囲温度や圧力に依存せず、設定した流量が変化せず一定に保たれるメリットを持っています。
*一部商社などの取扱い企業なども含みます。
2024年2月の注目ランキングベスト10
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | 高砂電気工業株式会社 |
10.1%
|
2 | 日本バルブコントロールズ株式会社 |
9.3%
|
3 | 株式会社日本ピスコ |
7.8%
|
4 | 伸和コントロールズ株式会社 |
7.0%
|
5 | 廣瀬バルブ工業株式会社 |
6.2%
|
6 | 藤倉コンポジット株式会社 |
6.2%
|
7 | ジャパンコントロールス株式会社 |
6.2%
|
8 | 株式会社大洋バルブ製作所 |
5.4%
|
9 | 株式会社ジェイテクトフルードパワーシステム |
5.4%
|
10 | 理研精機株式会社 |
5.4%
|
注目ランキング導出方法について
注目ランキングは、2024年2月の流量制御弁ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
製品の閲覧数をもとに算出したランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
25 点の製品がみつかりました
ロス・アジア株式会社
140人以上が見ています
最新の閲覧: 13時間前
返信の早い企業
100.0% 返答率
13.9時間 平均返答時間
■商品概要 ・薄型、大容量、ライトアングル シリーズも利用可能 ・NPTおよびNPTで利用可能BSPP ポート スレッド ・ロー プロファイル シ...
10種類の品番
ニデックパワートレインシステムズ株式会社
100人以上が見ています
最新の閲覧: 19時間前
高精度、低リークを実現 世界で排出ガスの規制が強化され、低燃費が求められています。 本製品による高精度の燃料流量制御、低リーク...
株式会社フロント
60人以上が見ています
最新の閲覧: 13時間前
本機は、 (株) フロント製の流量調節バルブ「スーパーニードルSNSKシリーズ」を、 (株) エム・システム技研製バルブ駆動装置 (型式:MSP5...
8種類の品番

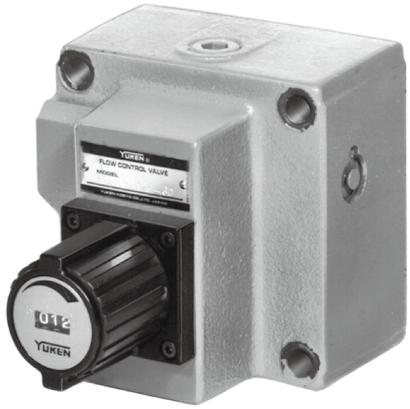

油研工業株式会社
