ヒューズについての概要、用途、原理などをご説明します。また、ヒューズのメーカー53社一覧や企業ランキングも掲載しておりますので是非ご覧ください。ヒューズ関連企業の2024年11月注目ランキングは1位:三菱電機株式会社、2位:株式会社日之出電機製作所、3位:富士電機機器制御株式会社となっています。
早稲田大学大学院でMBE法による窒化物半導体成長に関する研究に従事。2016年に大学院を修了後、非鉄金属系メーカーへ入社。金属製錬工場における設備保全・エンジニアリングの業務に従事。2022年に化学系メーカーへ転職。同様の業務に従事。
ヒューズとは、過電流が発生した際に電気火災や上位回路への波及を防止するための電気・電子部品です。
電気回路で短絡や過負荷などの異常が発生した際、電流値が回路の設計値を超える過電流が発生します。過電流は電気回路上の機器自体の故障につながるだけでなく、異常な発熱や発火によって火災を引き起こす危険もあります。
また、電源側の上位回路に電圧降下などの異常が発生する危険性も高いです。ヒューズは、過電流からこうした危険を保護するために、組み込まれています。回路に直列に接続することで、通常時は電流を流す導体として振る舞います。過電流が発生した際は、ヒューズ内の導体部分が溶断することで負荷側回路への電源供給を遮断します。
ヒューズは産業においては幅広い用途で使用されています。具体的な使用用途は、以下の通りです。
以前は多くの家庭の配電盤に使用されていましたが、近年は一度切れると交換が必要なヒューズよりも、ノーヒューズブレーカのほうが普及しています。
しかし、現在でも自動車には、電気系統の保護や車両火災防止のためにヒューズが使われています。用途によって様々な形状をしており、板ヒューズやブレード型ヒューズなどがあります。
ヒューズは、過電流による発熱で自己溶断することが基本原理です。主に口金、ヒューズエレメント、ハウジングなどから構成されます。
口金は、電気回路と接続する金属部分です。ガラス管ヒューズなどではヒューズリンクと呼ばれます。Y端子やブレード形となっているヒューズも販売されています。
ヒューズエレメントは、過電流時に溶断する部分です。ヒューズエレメントに電流が流れると、電流値の二乗に比例したジュール熱が発生します。定格電流以下であれば、ジュール熱発生に伴う温度上昇よりも放熱が優位なので溶断は起こりません。定格電流を超えると温度上昇し、溶断して電流を遮断します。一般に溶断は不可逆であり、復帰するにはヒューズの交換が必要です。
ハウジングは、ヒューズのエレメントや口金を支持する部分です。材質はガラス・磁器や樹脂などの絶縁材料で構成されます。ハウジングがガラス管で構成されたヒューズをガラス管ヒューズと呼びます。
ヒューズをは、主に定格電流値で選定します。回路上部品の定格電流値以下の定格電流を選択しつつ、誤作動による回路遮断が無いように選ぶのがポイントです。
選定する際に考慮するべき電流として、定常電流や突入電流などが挙げられます。定常電流は実際に使用する回路が安定しているときに流れる電流値で、突入電流は回路へ電源投入した際に発生する始動時大電流です。突入電流では溶断せず、定常時に定常電流を超過すると溶断するように選定します。溶断－時間特性と定格電流を合わせて保護条件を検討します。
溶断－時間特性とは、電流の大きさと遮断される時間の特性です。突入電流の継続時間内は溶断しないように、かつ短絡事故時には即座に溶断するように選定します。その他、選定する際に重要な検討項目として、実際に回路を使用する環境温度があります。ヒューズは熱により溶断する仕組みなので、機器周辺の雰囲気温度によって影響を受けるためです。
ヒューズは、実装する回路の種類や環境に合わせてさまざまな形状があります。代表的な種類は、以下の通りです。
使用したいタイプ、形状が既製品の中にない場合は、特注に応じてくれるメーカーも存在します。また、ほとんどのヒューズは過電流で遮断する電力ヒューズですが、温度で遮断する温度ヒューズも存在します。
周囲の温度上昇を検知して溶断するため、ドライヤーなど熱を発生させる電化製品などで多く使用されています。温度ヒューズのエレメントは抵抗値が低く、電流による発熱はほとんどありません。
参考文献
https://toragi.cqpub.co.jp/Portals/0/support/analogware/09/chap2.pdf
https://byjus.com/physics/working-principle-of-an-electrical-fuse/
*一部商社などの取扱い企業なども含みます。
2024年11月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 三菱電機株式会社 |
5.5%
|
| 2 | 株式会社日之出電機製作所 |
5.2%
|
| 3 | 富士電機機器制御株式会社 |
4.9%
|
| 4 | 株式会社東芝 |
4.9%
|
| 5 | 九重電気株式会社 |
4.4%
|
| 6 | 株式会社末松電子製作所 |
4.1%
|
| 7 | パナソニック株式会社 |
4.1%
|
| 8 | Littelfuseジャパン合同会社 |
4.1%
|
| 9 | 株式会社宇都宮電機製作所 |
4.1%
|
| 10 | エス・オー・シー株式会社 |
3.6%
|
注目ランキング導出方法について
注目ランキングは、2024年11月のヒューズページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
81 点の製品がみつかりました
81 点の製品
株式会社マキシマム・テクノロジー
700人以上が見ています
最新の閲覧: 18時間前
モータなどの回路保護用途に用いられます。 PTCサーミスタは一定温度 (キュリー温度) に達すると抵抗値が上がり、それ以上電気を流さないようになります。そ...
8種類の品番

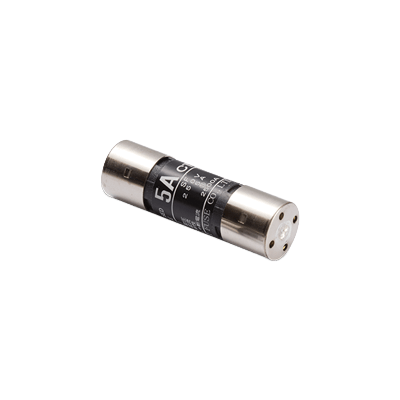

エス・オー・シー株式会社
380人以上が見ています
最新の閲覧: 18時間前
エス・オー・シーのヒューズは、皆様の回路保護のソリューションとしてお役に立ちます。お客様の個々の回路保護についてのご要望に沿えるよう、パラメータ検...
10種類の品番
カワソーテクセル株式会社
30人以上が見ています
最新の閲覧: 8時間前
■鉛フリー化で環境に優しく耐久性に優れた銅一体型エレメント構造 ・銅一体型エレメント構造により耐久性を向上 ・透明ケースの採用により過負荷・短絡が容易...
株式会社古川電機製作所
40人以上が見ています
返信のとても早い企業
100.0% 返答率
4.0時間 返答時間

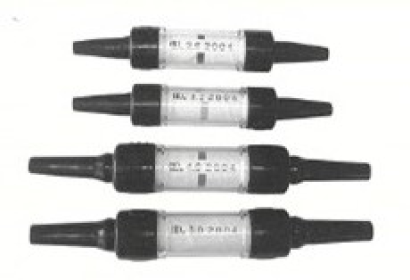

低圧架空配電線に発生した短絡電流から、需要家への引込線や電気設備機器を保護するために使用します。
