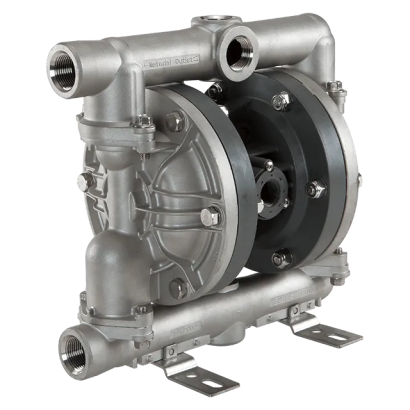

ダイヤフラムポンプとは
ダイヤフラムポンプは容積式ポンプに分類されるポンプで、ダイヤフラムと呼ばれる膜を往復動させることにより流体を移送します。
ダイヤフラムポンプは強力な自吸能力を有するので、高い揚程を必要とするものや超高粘度液体の移送も可能です。その為、化学プラントなどで多く使用されています。
またサニタリー性を追求し内部をステンレス鋼で製作した、CIPやSIPも可能なポンプがあります。
このようなポンプは基本的にサニタリー継手仕様であり、分解洗浄も容易にできるようになっています。このように食品、医薬品業界で使用できるダイヤフラムポンプもあります。
ダイヤフラムポンプの使用用途
ダイヤフラムポンプは基本的に渦巻きポンプ等の遠心ポンプが使用できないところで威力を発揮します。遠心ポンプが使用不可能な場合とは、強力な自吸能力が必要な箇所や超高粘度流体、高い吐出圧等です。その為、超粘度の食品を扱う食品工場や、超高圧の装置を使用する化学プラントなどで使用されます。
また、ダイヤフラムポンプは基本的にポンプ自体に回転部分が無いので、材料の選定が比較的柔軟にすることができます。その為、耐食性のある材料で作成し薬品用のケミカルポンプとして使用する場合もあります。

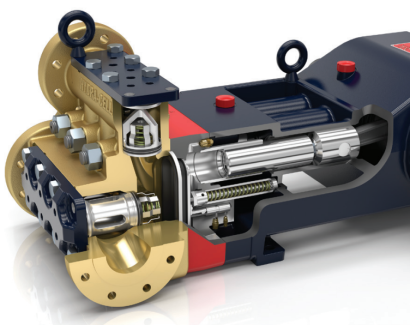

ダイヤフラムポンプの原理
ダイヤフラムポンプはダイヤフラムポンプが往復動する事により、吸引と排出を繰り返します。
イメージとしては注射器をイメージしてもらうとわかりやすいです。注射器のピストンを引くと液体が吸入され、ピストンを押すと液体が排出されます。ダイヤフラムポンプはそのピストンの代わりがダイヤフラムという膜になり、吸入側と排出側に逆止弁を設ける事で吸入と排出を制御します。
しかし、この構造上ダイヤフラムポンプはかならず吸引か排出のどちらかの動作しかしないので、液体の流れは連続的ではなく断続的になります。これを脈動と言いますが、これが問題になるところではダイヤフラムポンプは使用できません。
問題になるようならば3連などのダイヤフラムポンプを検討する必要があります。また、ダイヤフラムを油圧で駆動する際はもしダイヤフラムが破れても問題が無いかをよく確認する必要があります。
食品業界では問題となるので、ダイヤフラムが破れた場合には警報を発するセンサーを取り付けている場合もあります。
ダイヤフラムポンプの寿命
ダイヤフラムポンプの寿命は使用流体、使用圧力、稼働率等により異なります。基本的には、ダイヤフラムの破れや消耗部品の摩耗・破損がなければ使用し続けることが可能です。ただし、電磁弁を採用しているダイヤフラムポンプの場合、電磁弁の作動回数による寿命も1つの要因として考慮する必要があります。
流体内に異物や固形物が混入する場合、ダイヤフラムに傷をつけ破損につながることが多いため注意が必要です。それらが含まれない流体の場合は圧力や流体にもよりますが、常時稼働で3~4年ほどは持ちます。
実際の寿命はポンプの型式及び使用環境により変化するため、メーカーとの協議が必須となります。
ダイヤフラムポンプの脈動
ダイヤフラムポンプを含む往復運動を用いて流体を輸送するポンプでは「脈動」という現象が発生します。流体を送ると吸込む動作を繰り返すことで流体が脈を打つように送液されることからこう呼ばれます。脈動では圧力や流量が不定常であるため、配管の摩耗や破損の原因となる。
この脈動を低減する方法としていくつかありますが、導入事例をいくつか紹介します。
1つはエアーチャンバーと呼ばれる機構をポンプ二次側（出口側）に設置します。ポンプ送液時の圧力変動をエアーで吸収することで、脈動を抑制し一定の流量を取り出すことが可能となります。ただし、エアーチャンバーは流体とエアーが同一の容器内に入ることとなるため、エアーが流体に溶け込むリスクが発生します。対策としてアキュムレータと呼ばれるエアーと流体をゴムなどの材質で仕切りを設けた部品も存在します。
異なる方法としては、1つのダイヤフラムポンプに複数ダイヤフラムを使用したポンプを採用します。これにより、片側のダイヤフラムが吸込みを行っている間にもう一方のダイヤフラムは送液を行い、交互に繰り返すことで吸込みと送液の差を限りなくなくすことで、脈動を低減することができます。
参考文献
https://www.tacmina.co.jp/library/coretech/45/
https://www.yamadacorp.co.jp/products/a1-b02/
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
ダイヤフラムポンプのカタログ一覧はこちら
企業
株式会社ケー・エヌ・エフ・ジャパン 株式会社三津海製作所 株式会社中央理化 東京理化器械株式会社 株式会社大阪真空機器製作所 日本ビュッヒ株式会社ダイヤフラムポンプのメーカー24社一覧
*一部商社などの取扱い企業なども含みます。
企業の並び替え
- 標準
- 従業員数順
- 資本金の大きい順
- 設立年古い順
- 設立年新しい順
- 上場企業順
ダイヤフラムポンプのメーカーランキング
*一部商社などの取扱い企業なども含みます2022年9月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社ヤマダコーポレーション | 9.8% |
| 2 | 株式会社タクミナ | 8.1% |
| 3 | 株式会社イワキ | 7.9% |
| 4 | 株式会社TAIYO | 7.3% |
| 5 | 株式会社エイチツー | 7.3% |
| 6 | 株式会社帝国電機製作所 | 6.2% |
| 7 | 高砂電気工業株式会社 | 5.9% |
| 8 | ガードナー・デンバー株式会社 | 5.1% |
| 9 | 株式会社明治機械製作所 | 4.2% |
| 10 | 日機装エイコー株式会社 | 4.2% |
注目ランキング導出方法について
注目ランキングは、2022年9月のダイヤフラムポンプページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- 帝国電機製作所: 1,296人
- イワキ: 748人
- TAIYO: 533人
設立年の新しい会社
- タプフロー: 2014年
- エイチツー: 2013年
- IBS: 1997年
歴史のある会社
- 入江: 1919年
- 明治機械製作所: 1924年
- TAIYO: 1933年
ダイヤフラムポンプのカタログ一覧(28件)
Metoreeに登録されているダイヤフラムポンプが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
株式会社ケー・エヌ・エフ・ジャパンのカタログ
株式会社三津海製作所のカタログ
株式会社中央理化のカタログ
東京理化器械株式会社のカタログ
株式会社大阪真空機器製作所のカタログ
日本ビュッヒ株式会社のカタログ
ダイヤフラムポンプ6選
株式会社ヤマダコーポレーション
ダイアフラムポンプ
画像出典:
株式会社ヤマダコーポレーション公式サイト特徴
バルブボールで吐出の切り替えを行う、オーソドックスなエアー駆動式のダブルダイアフラムポンプです。
非常に多くのタイプを取り揃えており、安価でかつ使用用途、吐出量に合わせた最適なポンプを選択できます。
材質はアルミやステンレスなどの金属製から、ニトリルゴムやテフロンなどの樹脂まで製造しているので、搬送する液体の特性も選びません。
電気駆動への変更や、粉体仕様、半導体仕様など、ニーズに応じたオーダーメードができるのも特徴です。
脈動を抑えるダンパーなどの特殊部品も多数取り付けることができます。
株式会社ヤマダコーポレーションの会社概要
- 会社所在地: 東京都大田区南馬込1-1-3
- 会社サイト
- 創業: 1939年
- 従業員数: 375人
株式会社エイチツー
ADDシリーズ
画像出典:
株式会社エイチツー公式サイト特徴
株式会社エイチツーのADDシリーズは高粘度流体やスラリーの移送も可能なエア駆動式のダイヤフラムポンプです。
スラリーや高粘度流体の場合だと一般的な遠心ポンプだと供給が難しいです。
しかし、ダイヤフラムポンプであれば駆動部が殆どないのでスラリーでも供給が可能です。
またこのシリーズではいろいろな材料からダイヤフラムポンプを製作しているので、いろいろな薬液に対応したポンプの制作も可能です。
その為、食品業界でのCIPなどにも使用できるでしょう。
株式会社エイチツーの会社概要
- 会社所在地: 愛知県名古屋市中川区松葉町4-49
- 会社サイト
- 創業: 2013年
- 従業員数: 7人
- 資本金: 3,000,000円
株式会社エイチツー
サニタリーエアダイヤフラムポンプ
画像出典:
株式会社エイチツー公式サイト特徴
株式会社エイチツーのサニタリーエアダイヤフラムポンプはサニタリー性が求められるつまり液溜まりがなく、洗浄が容易なポンプです。
薬品業界や食品業界では液溜まりからのバクテリアによるコンタミや、洗浄残りなどを避ける必要があります。
そのような箇所でも問題なく使用できるのでサニタリーポンプです。
CIPも可能でSIPも可能なので常に清浄性を保ちながら使用することができます。
また、分解洗浄も容易なので内部確認や洗浄も非常に行いやすくなっています。
株式会社エイチツーの会社概要
- 会社所在地: 愛知県名古屋市中川区松葉町4-49
- 会社サイト
- 創業: 2013年
- 従業員数: 7人
- 資本金: 3,000,000円
株式会社TAIYO
ETD3シリーズ
画像出典:
株式会社TAIYO公式サイト特徴
エアーを必要とせず、電気で駆動するダイアフラムポンプです。
200Vか220V、60Hzの交流電源で使用できます。
ポンプ増設時にエアー消費を抑えたい時や、排気を抑えたい時、またエアーが無い環境でも簡単に使用できるのが特徴です。
インバータ制御のため、広範囲かつ細かな出力調整に対応しているのも特徴です。
アルミ製とステンレス製があるため、搬送する溶剤によって使い分けができ、様々な溶剤・化学薬品の搬送に使用できます。
耐圧防爆仕様も選択することができ、特殊な環境でも使用できます。
株式会社TAIYOの会社概要
- 会社所在地: 大阪府大阪市中央区備後町2-6-8サンライズビル12F
- 会社サイト
- 創業: 1933年
- 従業員数: 533人
明友エアマチック株式会社
一覧
特徴
バルブボールで吐出の切り替えを行う、オーソドックスなエアー駆動式のダブルダイアフラムポンプです。
エアー切り替えに世界特許を取得した「アンバランス式エアバルブ」を使用しており、高粘度の液体などの搬送時にポンプが停止してしまうのを防ぎます。
またエアー駆動式で問題になる、寒冷地での弁の凍結問題に対しても、特殊なバルブ構造により解決しています。
金属製、樹脂製など様々な材質、サイズのポンプを取り揃えているため、用途に合わせて最適なポンプを選択できるのも特徴です。
明友エアマチック株式会社の会社概要
- 会社所在地: 神奈川県横浜市港北区新横浜2-12-2明友ビル7F
- 会社サイト
- 創業: 1962年
サニー・トレーディング株式会社
ダイアフラム型定量ポンプ
画像出典:
サニー・トレーディング株式会社公式サイト特徴
薬液などの移送に活用できる、エアー駆動の定量ダイアフラムポンプです。
ダイアフラムが隔離したチャンバーに取り付けられている、リークフリーな構造をしているのが特徴です。
ダイアフラムが摩耗損傷した場合でも液体がリークせず回収タンクに集められるため、毒性の液体を運ぶのに適しています。
またPTFE製で耐薬品性に優れ、定量性にも優れているため、薬液などの搬送にも適切です。
吐出量や使用用途に合わせ、ソレノイド駆動式とモーター駆動式を選択できます。
サニー・トレーディング株式会社の会社概要
- 会社所在地: 東京都千代田区内神田 2-3-6 楓ビル
- 会社サイト
- 創業: 1961年
