【2021年版】スラリーポンプ9選 / メーカー16社一覧

スラリーポンプのメーカー16社・62製品を一覧でご紹介します。まずは使用用途や原理についてご説明します。


目次


スラリーポンプとは

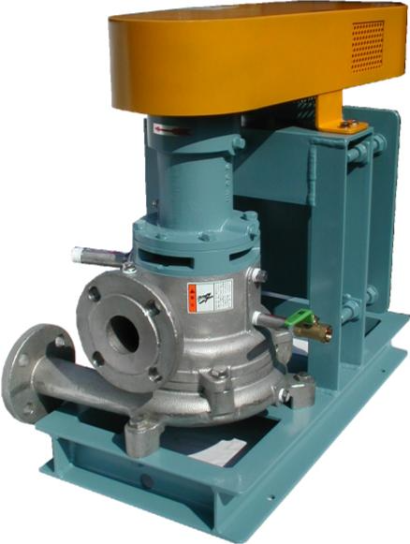

スラリーポンプ

スラリーポンプは、スラリーという個体の粒子が混合されている流体を輸送するためのポンプになります。スラリーは粘性が高い場合や、輸送するポンプに対して摩耗や腐食などのダメージを与えやすいので、通常の流体を輸送するタイプのポンプでは輸送が困難です。ポンプの輸送の方式としては、スラリーの容積を変化させて、スラリーにエネルギーを与えて輸送する容積式と、遠心力を使ってスラリーを輸送する遠心式があります。

スラリーポンプの使用用途

スラリーポンプは、化学プラントや建設現場、汚水処理施設など、スラリーを輸送する必要がある現場で使用されます。輸送するスラリーの種類に応じて、スラリーポンプを適切に選定する必要があります。スラリーに腐食の作用があれば、スラリーと接する部分に耐食性の加工がされているか、粘度が大きいスラリーであれば、ポンプに加わる力が大きいので、十分な強度を備えているか、摩耗が大きく定期的な交換が必要であれば、交換のしやすさなど、注意して選定する必要があります。

スラリーポンプの原理

スラリーポンプの動作原理を、代表的なスラリーポンプの輸送方式である、ホースポンプ(容積式)と一軸偏心ねじポンプ(容積式)、渦巻きポンプ(遠心式)それぞれについて説明します。

  • ホースポンプ
    ホースポンプは、弾性復元するチューブ、ローター、スライディング・シューで構成されています。チューブにはスラリーが入っており、ローターの回転と共にスライディング・シューがチューブ内のスラリーを押し出して輸送します。高粘度のスラリーの輸送も可能です。
  • 一軸偏心ねじポンプ
    一軸偏心ねじポンプは、ねじ穴に当たるステータと、ねじに当たるローターで構成されています。ステータとローターの隙間にはスラリーが入っており、ローターがステータを進むと同時に、スラリーも軸方向に輸送されます。脈動が無く、定量輸送できることが特徴です。
  • 渦巻きポンプ
    渦巻きポンプは、羽根車と、羽根車の軸方向にある吸い込み口、羽根車の遠心方向にある吐き出し口で構成されています。吸い込み口から吸いこんだスラリーを羽根車の回転による遠心力で遠心方向にある吐き出し口まで輸送します。低粘度のスラリーの輸送に適しています。

最適なスラリーポンプの選定

設計段階でスラリーポンプを選定する場合、移送先の目的、移送する対象物の形状及び固さ、化学的腐食性の有無、使用温度、移送量、粘度、移送連続性の可否等の各種条件により、総合的にポンプの方式を選定します。粒子が固く大きい場合は、材質の耐久性と求める移送能力のバランスにより容積式か遠心式かの判断から始まりますが、極端な例として養魚場の金魚やミカンのさのうなど軟らかくせん断を少なくしたい場合は、最初からホースポンプを選択する場合もあります。

方式とメーカーを選定する上で、単純にイニシャルコストを優先して検討材料とするだけではなく、同列でランニングコストも考慮する必要があります。用途の多くは過酷な使用条件からメンテナンスが前提であり、点検分解組立ての容易さや部品調達を含めたコストは、設備を運転する上で必ず問題となってきます。実際スラリーポンプは、輸送するものが半固形であることから、摩耗によるトラブルが最も多く起こります。その都度ポンプを新調する考えもありますが、多くの場合は修理し再利用します。

スラリーポンプメーカーの比較

設計段階では最適と考えられるものを選定しますが、設備が稼働すると得てして何らかの不具合が生じます。スラリーポンプはメンテナンスが前提のため、多くの場合2系統で並列に設計します。2系統であれば設備改善のため方式やメーカーを再検討する場合、全体の設備を止めることなくテストを実施できます。設計段階では採用されなかったメーカーも改めて参入することが可能であり、採用されたメーカーも常に緊張感のある環境にあることは、ユーザーとしては享受されるサービスが維持される期待をもてます。

スラリーポンプメーカーが10社以上あるのは、製品スペックだけではない移送対象物に対する「相性」があるためと考察できます。各メーカーの優劣は売上規模だけではないものであり、各社独自の知見の蓄積が、10社以上の競合する業界で生存する武器であるといえます。

参考文献
https://www.jstage.jst.go.jp/article/jtappij/66/6/66_609/_pdf
https://www.jstage.jst.go.jp/article/tsj1973/15/5/15_5_304/_pdf
https://www.jstage.jst.go.jp/article/tsj1973/18/11/18_11_653/_pdf
https://xn--zck0cra1cf9c3c.jp/knowledge/detail04/
https://www.iwakipumps.jp/blog/naruhodo/09/
http://www.aokicomp.com/pump/pump_jirei.html

スラリーポンプの性能比較

各種スラリーポンプの値をグラフにプロットし、表にしました。ベータ版機能のため一部製品のみの表示となっております。

スラリーポンプの性能比較表

横にスクロールすると表の全体をご覧頂けます。

製品名 一軸スクリューポンプ 二軸スクリューポンプ 三軸スクリューポンプ YHL10 YHL2 YHL250 AP22 NP
吐出量 [m3/min] 5.5 28.3 6.6 5.8 0.33 0.45 0.1 13.3
全揚程 [mH2O] 240 700 1500 150 100 150 30 100
会社名 株式会社小坂研究所 株式会社小坂研究所 株式会社小坂研究所 Yildiz Pompa Yildiz Pompa Yildiz Pompa 株式会社丸八ポンプ製作所 株式会社タクミナ

スラリーポンプのメーカー情報

スラリーポンプのメーカー16社一覧


スラリーポンプのメーカーランキング

社員数の規模

  1. 1 日機装株式会社
  2. 2 日本ピラー工業株式会社
  3. 3 Verder Group

設立年の新しい会社

  1. 1 タプフロー株式会社
  2. 2 古河産機システムズ株式会社
  3. 3 株式会社日立産機システム

歴史のある会社

  1. 1 Alfa Laval
  2. 2 株式会社丸八ポンプ製作所
  3. 3 日本ピラー工業株式会社

スラリーポンプ9選

一軸スクリューポンプ

株式会社小坂研究所 一軸スクリューポンプ 画像出典: 株式会社小坂研究所公式サイト

特徴

一軸スクリューポンプは、水柱約8.5mの強力な自吸能力が特徴の、最大粒径が50mmの固形物や繊維などを含む液体を問題なく流すことができるスラリーポンプになります。

容積型のポンプを搭載しているため、流量が一定で流すことができ、脈動が少なく、流体の撹拌が少ないことが特徴です。

最大200,000cpsの高粘度の流体や、含水率が50%の高濃度の流体も問題なく流すことができます。

回転方向を逆方向にすることができ、逆流させることも可能です。

株式会社小坂研究所の会社概要

  • 会社所在地: 東京都千代田区外神田6丁目13番10号 プロステック秋葉原2F
  • URL: http://www.kosakalab.co.jp/
  • 創業: 1950年
  • 従業員数: 210人

製品を見る

三軸スクリューポンプ

株式会社小坂研究所 三軸スクリューポンプ 画像出典: 株式会社小坂研究所公式サイト

特徴

三軸スクリューポンプは、回転部に1本の主ねじと2本の従ねじの3軸構造であるため、高圧の状態で動作させても静かな動作音や振動で流体を流すことができるスラリーポンプになります。

脈動が少なく流体を流すことができるため、流体の撹拌なく泡立ちなどがありません。

簡単な構造となっているため、流動抵抗が少なく、漏れの損失も少ないため、高効率に駆動させることができます。

回転部のモーメントが少ないため、小さいトルクで起動させることができます。

株式会社小坂研究所の会社概要

  • 会社所在地: 東京都千代田区外神田6丁目13番10号 プロステック秋葉原2F
  • URL: http://www.kosakalab.co.jp/
  • 創業: 1950年
  • 従業員数: 210人

製品を見る

JM/JOシリーズ

株式会社ナカキン JM/JOシリーズ 画像出典: 株式会社ナカキン公式サイト

特徴

ロータリーポンプJM/JOシリーズは、駆動時の滞留を抑制するような設計とCIP洗浄に適している設計に加え、分解と組み立てが容易で、分解洗浄が短時間で行うことができるポンプ内を清潔に保つことができるスラリーポンプになります。

耐熱温度は95℃であるので、洗浄時に高温の薬剤や温水を流すことができ、高温仕様の製品にクラスアップすると、150℃まで耐熱が可能になります。

固形分を壊さない様に流すことができるうえ、動作の切り替え時の圧力変動にかかわらず流量を一定に保つことができます。

株式会社ナカキンの会社概要

製品を見る

SCシリーズ

株式会社ナカキン SCシリーズ 画像出典: 株式会社ナカキン公式サイト

特徴

ロータリーポンプSCシリーズは、ナカキン社のスラリーポンプのラインナップの中でも、最も洗浄がしやすい製品になります。

CIP洗浄が行いやすいように、形状がフラットのシャフト一体型のローターを使用しているため、分解洗浄なしに清潔にポンプ内を保つことができます。

負荷タンクからの抜出ポンプとしても利用することができるほどの強い吸引力があります。

通常の駆動とは逆に回転させることで流れを逆流させることができます。

株式会社ナカキンの会社概要

製品を見る

MUNSCH(ムンシュ)

株式会社タクミナ

特徴

樹脂製耐酸スラリーポンプMUNSCHは、流体が流れる部分に樹脂を使用しているため、金属で作られた製品に比べフッ酸や混酸などを損失無く流すことができることが特徴のスラリーポンプになります。

分解と組み立てが容易な構造となっているため、交換や修理が簡単になっており、使用する流体に応じてプロペラを変更することができるため、便利に使用することができます。

金属よりも耐摩耗性が良い樹脂を使用しており、急激な温度変化に対しても破壊しません。

株式会社タクミナの会社概要

  • 会社所在地: 大阪府大阪市中央区淡路町2-2-14 Daiwa北浜ビル10階
  • URL: https://www.tacmina.co.jp/
  • 創業: 1956年
  • 従業員数: 294人

製品を見る

ガラポン

三和ハイドロテック株式会社 ガラポン 画像出典: 三和ハイドロテック株式会社公式サイト

特徴

高機能スラリーポンプガラポンは、三和ハイドロテック社独自のポンプ構造によって、空引き運転が可能な製品になります。

空引き運転時に発生する異常推力を無くすとこができ、ポンプ軸に無理な力がかからないため、空引き運転を安全に行うことができます。

独自のインペラー構造によって、流動抵抗を低減することができ、滞留を少なく抑えることができ、排出が簡単に行えるため、高効率で動作させることができます。

三和ハイドロテック株式会社の会社概要

製品を見る

スキャッター

三和ハイドロテック株式会社 スキャッター 画像出典: 三和ハイドロテック株式会社公式サイト

特徴

高機能スラリーポンプスキャッターは、通常は数個の製品をつなぎ合わせて処理する、破砕から混合、分散、搬送を1台で行うことができるスラリーポンプになります。

最大70mの高揚程と、最大2000L/minの吐出し量のスペックを持っているため、パワフルに動作させることができます。

三和ハイドロテック社独自のカッター機構造によって、固形物を細かく砕くことができ、撹拌と混合の能力は非常に高くなっています。

テスト貸出機によって、事前に動作を確認することができます。

三和ハイドロテック株式会社の会社概要

製品を見る

サニタリー遠心ポンプ

Verder Group サニタリー遠心ポンプ 画像出典: Verder Group公式サイト

特徴

ステンレス製サニタリー遠心ポンプは、高精度の表面処理とポンプに施されている電気研磨によって、腐食に対する耐性が良いスラリーポンプになります。

パコ社のスラリーポンプは、食品などの工程において長い間使用されてきているので、酪農場や飲料工場、醸造所などの衛生面で非常に注意しなければならない環境での使用に適しています。

CIP洗浄システムに理想的な構造をしているため、清潔な状態を保ちやすいことが特徴です。

Verder Groupの会社概要

製品を見る

JECロープポンプ

Verder Group JECロープポンプ 画像出典: Verder Group公式サイト

特徴

JECローブポンプは、様々な流体を非常に低脈動で流すことができるため、せん断に対して敏感な流体を流すことに適したスラリーポンプになります。

衛生面が非常に要求される食品や飲料、乳製品の製造工場や、清潔さが要求される化粧品や製薬工場での使用に適しています。

耐食性や耐久性に優れた高品質の材料を使用して製造されているうえ、表面処理は0.4μmRsまで行っているため、壁面への吸着や滞留が起こりにくいため、高効率で駆動させることができるうえ、衛生的に使用することができます。

Verder Groupの会社概要

製品を見る
