カッティングダクトのメーカー9社一覧や企業ランキングを掲載中！カッティングダクト関連企業の2025年9月注目ランキングは1位:日東工業株式会社、2位:興和化成株式会社、3位:日本ワイドミュラー株式会社です。 カッティングダクトの概要、用途、原理もチェック！
カッティングダクトとは、電線を内部に通して景観を良くし、感電を防止する部品のことです。
照明器具を取り付ける際や制御盤内などに使用します。配線が剥き出しとならないため景観が良くなり、感電も防止することができます。
照明器具を取り付ける給電設備としてレースウェイがあり、設置場所の幅によって使い分けます。幅5センチメートル以下の場合はレースウェイ、5センチメートル以上の場合はカッティングダクトの使用が推奨されます。
関連キーワード
2025年9月の注目ランキングベスト9
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 日東工業株式会社 |
24.5%
|
| 2 | 興和化成株式会社 |
24.5%
|
| 3 | 日本ワイドミュラー株式会社 |
9.4%
|
| 4 | パンドウイットコーポレーション日本支社 |
9.4%
|
| 5 | 星和電機株式会社 |
7.5%
|
| 6 | 日機株式会社 |
7.5%
|
| 7 | 株式会社オリナス |
7.5%
|
| 8 | 株式会社ハギテック |
5.7%
|
| 9 | 株式会社サンデン |
3.8%
|
項目別
使用用途
#制御盤
#通信設備
#医療機器
#鉄道設備
#ビル設備
形状構造
スタンダード形状
ワイドスロット形状
ソリッド形状
材質
塩化ビニル製
難燃性樹脂製
ハロゲンフリー製
金属製
色分け仕様
グレー色
白色
青色
スリット方向
上部スリット型
側面スリット型
長さ mm
10 - 100
100 - 200
幅 mm
10 - 50
50 - 100
100 - 2,000
2,000 - 2,100
高さ mm
0 - 10
10 - 20
20 - 30
30 - 40
40 - 50
50 - 70
70 - 90
材質
ノンハロ難燃ポリプロピレン
塩化ビニール
硬化塩化ビニール
変性PPE
色
アイボリー
グレー
ベージュ
ホワイト
使用温度 ℃
-50 - 0
0 - 50
50 - 100
電線収容本数 本
0 - 50
50 - 100
100 - 150
150 - 200
200 - 250
250 - 300
梱包数 本
5 - 20
20 - 40
40 - 60
60 - 120
型式
ED
RD
TY CHW
WP
興和化成株式会社
180人以上が見ています
最新の閲覧: 3時間前
返信の比較的早い企業
100.0% 返答率
25.6時間 返答時間
■特長 ・豊富なサイズバリエーションを揃えております。 (33サイズ) ・作業性に合わせて側孔規格を選定頂けます。 (Hタイプ、Tタイプ、...
10種類の品番
日機株式会社
100人以上が見ています
最新の閲覧: 12時間前
4.0 会社レビュー
100.0% 返答率
54.1時間 返答時間
■配線ダクトとは 配線ダクトは、電線の保護・整理収容するための金属製や樹脂製のダクトのことをいいます。弊社の配線ダクトは樹脂製で...
10種類の品番
株式会社ダイジ
90人以上が見ています
最新の閲覧: 2時間前
返信のとても早い企業
100.0% 返答率
2.0時間 返答時間
■概要 ・環境に優しいハロゲンフリーの配線ダクトです。 ・燃焼時に有毒ガスである塩素ガスを発生しない製品です。 ■特徴 ・スロット部...
10種類の品番
日本ワイドミュラー株式会社
200人以上が見ています
最新の閲覧: 3時間前
返信の比較的早い企業
100.0% 返答率
27.3時間 返答時間
■制御盤対応アクセサリ 制御盤アクセサリは、電気システムや機械で制御盤を最適かつ安全に使用にするのに不可欠なコンポーネントです。...
デンザイ工業株式会社
270人以上が見ています
最新の閲覧: 3時間前
屋外に使用する防雨構造のトロリーダクトです。 直線ダクトはもちろん、トロリー着脱用の開口部を設けたドロップアウトダクト、水平曲...
株式会社モリデンキ
350人以上が見ています
最新の閲覧: 3時間前
返信の比較的早い企業
100.0% 返答率
30.2時間 返答時間
定尺＝2,400mm
株式会社サンデン
150人以上が見ています
最新の閲覧: 7時間前
4.0 会社レビュー
100.0% 返答率
96.2時間 返答時間
耐熱・耐水性・強度に優れ、経年変化に強い素材を用いています。難燃性は、UL94V-O認定の自己消火性です。豊富なサイズとバリエーション...
10種類の品番
興和化成株式会社
80人以上が見ています
最新の閲覧: 3時間前
返信の比較的早い企業
100.0% 返答率
25.6時間 返答時間
■特長 ・環境配慮の製品です。 (ハロゲン物質を含まない材料を使用) ・耐油性、耐熱性に優れています。 ・重量の軽い樹脂を使用してい...
10種類の品番
興和化成株式会社
100人以上が見ています
最新の閲覧: 6分前
返信の比較的早い企業
100.0% 返答率
25.6時間 返答時間
■特徴 ・短尺タイプ (980mm) を5セット梱包しております。 ・梱包箱サイズが小さくなり在庫スペースを軽減できます。 (最大L1,000mm☓W20...
10種類の品番
株式会社青山産業研究所
310人以上が見ています
最新の閲覧: 56分前
100.0% 返答率
123.0時間 返答時間
環境に優しい無鉛材を使用 ■特長 ・ダクト側面のどこからでも､電線の挿入・引出しができますが､電線がスロットを通らない場合や､Tタイ...
株式会社サンデン
100人以上が見ています
最新の閲覧: 27分前
4.0 会社レビュー
100.0% 返答率
96.2時間 返答時間
環境に優しいECOダクト。ノンハロゲン樹脂を使用しています。焼却時に有害ガスが発生しません。難燃性は、UL94V-O認定の自己消火性です...
10種類の品番
株式会社サンデン
120人以上が見ています
最新の閲覧: 11時間前
4.0 会社レビュー
100.0% 返答率
96.2時間 返答時間
耐熱性・耐水性・強度に優れ、経年変化に強い素材を用いています。難燃性は、UL94V-0認定材料の自己消火性です。梱包入数は、最多で10本...
10種類の品番
株式会社青山産業研究所
310人以上が見ています
最新の閲覧: 56分前
100.0% 返答率
123.0時間 返答時間
環境に優しい無鉛材を使用 ■特長 ・完全に密封された構造なので塵埃の侵入や､内部の電線・ケーブルを鼠等の被害から守ってくれます｡ ・...
株式会社青山産業研究所
280人以上が見ています
最新の閲覧: 56分前
100.0% 返答率
123.0時間 返答時間
環境に優しい無鉛材を使用 ■特長 ・理想的な構造ですっきりした形状は､電話回線の保護と室内美観にも役立ちます｡ ・着脱可能なカバーは...
株式会社青山産業研究所
250人以上が見ています
最新の閲覧: 56分前
100.0% 返答率
123.0時間 返答時間
環境に優しい無鉛材を使用 ■特長 ・理想的な構造ですっきりした形状は､電話回線の保護と室内美観にも役立ちます｡ ・着脱可能なカバーは...
株式会社青山産業研究所
240人以上が見ています
最新の閲覧: 47分前
100.0% 返答率
123.0時間 返答時間
環境に優しい無鉛材を使用 ■特長 滑らかな隆起形状で床面配線用に設計されたダクトで､台車等も通過し易く､つまずく心配がないので､通路...
株式会社青山産業研究所
330人以上が見ています
最新の閲覧: 56分前
100.0% 返答率
123.0時間 返答時間
環境に優しい無鉛材を使用 ■特長 滑らかな隆起形状で床面配線用に設計されたダクトで､台車等も通過し易く､つまずく心配がないので､通路...
株式会社青山産業研究所
330人以上が見ています
最新の閲覧: 56分前
100.0% 返答率
123.0時間 返答時間
環境に優しい無鉛材を使用 ■特長 ・壁・床のどちらにも使用でき､簡単で平坦な形状はすっきりした美観にも役立ちます｡ ・完全に密封され...
株式会社青山産業研究所
270人以上が見ています
最新の閲覧: 56分前
100.0% 返答率
123.0時間 返答時間
環境に優しい無鉛材を使用 ■特長 ・壁・床のどちらにも使用でき､簡単で平坦な形状はすっきりした美観にも役立ちます｡ ・完全に密封され...
株式会社カメダデンキ
20人以上が見ています
最新の閲覧: 2時間前
100.0% 返答率
45.5時間 返答時間
配線がきれいに収納でき、どこからでも電線を引き出すことができます。 ■特長 ・RoHS対応品 ・難燃性、絶縁性に優れています。 ・安定...
株式会社カメダデンキ
20人以上が見ています
最新の閲覧: 19時間前
100.0% 返答率
45.5時間 返答時間
■特長 ・RoHS対応品 ・環境に優しいノンハロゲン材料を使用しています。 ・耐油性・耐熱性に優れ比重の軽い樹脂を使用しているので、装...
カッティングダクトとは、電線を内部に通して景観を良くし、感電を防止する部品のことです。
照明器具を取り付ける際や制御盤内などに使用します。配線が剥き出しとならないため景観が良くなり、感電も防止することができます。
照明器具を取り付ける給電設備としてレースウェイがあり、設置場所の幅によって使い分けます。幅5センチメートル以下の場合はレースウェイ、5センチメートル以上の場合はカッティングダクトの使用が推奨されます。
カッティングダクトは制御盤内部や照明器具を取り付けに使用されます。一般家庭用以外に、商業用・産業用としても使用されます。具体的な使用用途は以下の通りです。
近年は、デザインを重視した商品も販売されていて、インテリアとしても広がっています。取り付けの工数も少なく済むため、工場内の2S目的でも使用されるケースも多いです。

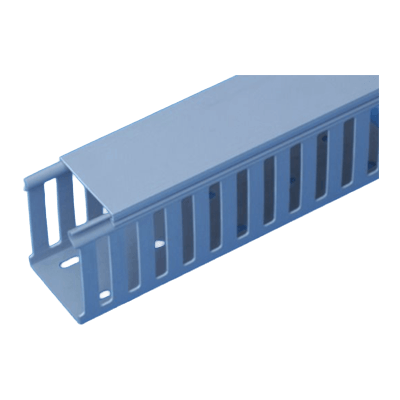

カッティングダクトは、主にPVCなどの絶縁樹脂が材料です。全長1～3m程度の長さで販売されており、カバーと本体に分かれます。
本体側面には等間隔で配線用の孔が開いており、ケーブルの出し入れが可能です。側面孔間の樹脂部分は手で変形できるので、配線の太さ・用途・位置によって調整が容易に行えます。
限られたスペースを有効に活用するため、直接ダクト上にDINレールを取り付けた製品も販売されており、配電盤の床面積を少なくすることが可能です。配線作業を容易にし、配電盤内の機器配置デザインの柔軟性を高めます。
配電盤内で使用しない垂直コーナー部分を活用するコーナー型は、配電盤自体の小型化が実現できます。柔軟性のある形状は標準的なものと比べ、配電盤内のコーナーへの取り付けが容易です。
カッティングダクトは高さ・幅・長さを選定して購入する必要があります。高さについては、既製品では30～120mm程度までラインナップがあります。主に使用されるのは60mm～80mm付近です。高さが高いほど配線を多く導入できますが、設置スペースが必要になります。
幅は20mm～100mm程度で選定可能ですが、40mm～60mm幅が主流です。太い配線を内部に導入する場合は80～100mm幅を選定します。長さは1m～3m程度で販売されています。2m程度で購入されることが多いです。
カッティングダクトは比較的安価な部品です。小さいほど安価で大きいほど高価となる傾向にあります。1,000円～30,000円程度が一般的な価格帯です。
また、材質によっても価格は変化します。一般的には塩化ビニル樹脂製ですが、ポリプロピレン製など、特殊材料のカッティングダクトも販売されています。特殊材料のカッティングダクトは総じて高価です。
カッティングダクトは一般に塩化ビニル製であることから、無塗装であればねずみ色の製品がほとんどです。ただし、景観を乱さないことを目的に、白色・黒色や乳白色のカッティングダクトも販売されています。赤や黄色などの特殊色のカッティングダクトはあまり販売されていないため、どうしても必要であれば自分で塗装する必要があります。
