【2021年版】熱収縮チューブ6選 / メーカー24社一覧

熱収縮チューブのメーカー24社・77製品を一覧でご紹介します。まずは使用用途や原理についてご説明します。


目次


熱収縮チューブとは

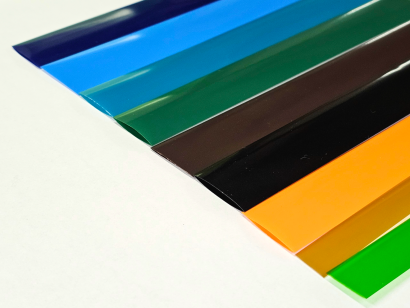

熱収縮チューブ

熱収縮チューブは、成型された樹脂のチューブに放射線処理が施されていて、熱をかけると収縮するように加工されたチューブです。

主に電線や部品の保護、絶縁加工、防水、摩耗防止など広く利用されています。

使い方は、加工したい電線等を熱収縮チューブに通してヒートガンやドライヤーで熱をかけるだけなのでどんな場所にも使いやすい利点があります。

家庭でもドライヤーで熱収縮チューブを利用することができるので、知っておくと便利です。

熱収縮チューブの使用用途

熱収縮チューブはかぶせた電線や部品の形状に合わせて収縮するので家電、電子製品、自動車用ワイヤーハーネスといった電線や部品の保護、防水、腐食防止に利用されています。

一層のチューブは主に絶縁や保護材料になります。

二層のチューブは、外側が保護、内側に接着剤がついており密着性が良くなっているものが多いです。

これらは主に腐食防止やシーリングに利用されています。

また医療用途としても活用されており、腹腔鏡手術の手術装置の絶縁や、外科用器具のシャフト等には熱収縮チューブが使われています。

熱収縮チューブの原理

熱収縮チューブはポリエチレンや各種エラストマといった高分子ポリマーがある程度の柔軟性を保持したままその形に合わせて収縮する性質を利用しています。

ポリエチレンや各種エラストマといった高分子ポリマーは、電子線を照射することで架橋反応を起こします。

そこで、架橋反応を起こさせた後に加熱してチューブを伸ばすと、チューブが伸びたまま固まります。

そして、再度加熱するとチューブが収縮して架橋反応を起こしたときの大きさに戻ることができ、熱収縮チューブとして利用することができます。

熱収縮チューブを形状に合わせてカットし、保護したい部品を内部にセットしてドライヤーやヒートガンで熱をかけます。

チューブの形状が変わりますので、部品の内径よりも大きい内径の熱収縮チューブを選択します。

ガスバーナー等の直火で加熱しすぎるとチューブが溶けてしまう場合もありますので注意が必要です。

また、塩化ビニルやシリコンゴムといった素材により収縮率が異なるので、利用するときは加熱する条件を確認してください。

種類

熱収縮チューブとは、熱することで収縮するチューブのことです。複数の電線や多芯ケーブルの中芯をまとめるため、同軸ケーブルやシールド線の端末処理、細長いパーツ、基板などの保護などに使用します。

熱収縮チューブは多くの種類があり、適切なものを選択します。熱収縮チューブは熱を加えると直径方向に縮み、収縮率は2:1~3:1程度です。材質は、ゴム系、PE系、フッ素樹脂系、シリコン樹脂系などがあり、適切なものを選定してください。
構造の違いにより、

  • 一層熱収縮チューブ
  • 二層熱収縮チューブ

があります。
一層熱収縮チューブが一般的です。チューブの厚さで「薄肉」、「中肉厚」、「厚肉」に分けられます。一層熱収縮チューブの目的は、絶縁、部分的な保護、広い範囲の保護です。必要な厚さのものを選びます。また、チューブの色は各色あるので、識別に使えます。

二層熱収縮チューブは内層と外層の二層構造で、電気的絶縁、機械的保護、更に湿度、腐食環境からの保護に使用できます。こちらもチューブの色は各色あるので、識別に使えます。

使い方

熱収縮チューブの使い方を解説します。まず、サイズは、チューブに熱をかけて収縮した内径が目的物よりも細くないと収縮した際に締めきれないので、注意が必要です。長さも若干縮むので、余裕を持つのがいいでしょう。長さは切断する場合も多いと思いますが、切り損じて切断面がささくれたりした場合、熱をかけて収縮させたときにその部分から切れたりするので、切断面の綺麗な状態で使用しましょう。

一般的な熱収縮チューブは約120℃から収縮するので、加熱する道具は一般的にヒートガンを使用します。低温タイプは約80℃から収縮します。これにはヘアードライヤーも使用できます。また、小径で数量が少ない場合にははんだごての熱も利用できます。その際、こて先などが周囲に触れないように気を付けましょう。ライターの使用は避けましょう。火災、火傷の原因になります。

その他、

  • 金属など熱伝導の良いものを包む際は加熱時の熱を奪われやすいので、縮みにくい。
  • 電解コンデンサ、二次電池などには絶対に使用しない。←稼働時に破裂の恐れがあります!

に注意して使用してください。

参考文献
https://electrictoolboy.com/media/31536/
https://kurashi-no.jp/I0017469
https://kurashi-no.jp/I0017469
https://electrictoolboy.com/media/31536/

熱収縮チューブのメーカー情報

熱収縮チューブのメーカー24社一覧


熱収縮チューブのメーカーランキング

社員数の規模

  1. 1 三菱ケミカル株式会社
  2. 2 信越化学工業株式会社
  3. 3 藤倉コンポジット株式会社

設立年の新しい会社

  1. 1 Linkman株式会社
  2. 2 台湾雲林電子股?有限公司
  3. 3 Hamburg Industries Co., Ltd.

歴史のある会社

  1. 1 グンゼ株式会社
  2. 2 藤倉コンポジット株式会社
  3. 3 信越化学工業株式会社

熱収縮チューブ6選

ニシチューブ

西日本電線株式会社 ニシチューブ 画像出典: 西日本電線株式会社公式サイト

特徴

ニシチューブはエチレンプロピレンゴム、ポリオレフィン系エラストマー、架橋ポリエチレン等を基材とした熱収縮チューブです。

可とう性、耐薬品性に優れ、ケーブルの端末、銅バーの電気絶縁、配管、ホースの保護など様々な環境・用途でご使用いただけます。

また、大口径、厚肉品の製作も可能で、搬送ローラーの長寿命化や製品へのキズ防止、上下水道管のライニングにも適しています。

その他、様々な品種、サイズをラインナップしておりますので、お気軽にお問い合わせください。

西日本電線株式会社の会社概要

製品を見る

常温収縮チューブ

藤倉コンポジット株式会社 常温収縮チューブ 画像出典: 藤倉コンポジット株式会社公式サイト

特徴

常温収縮チューブは、火気や熱源及び工具の使用が一切必要無い熱収縮チューブです。

取り付けたい箇所にセットしてコアを引くだけという構造のため僅かな作業スペース内で短時間に取り付けが可能なことの他に、優れた防水性能や耐候性、耐熱性を持っていることから取り付け後も長期にわたり絶縁、防水等の性能を保持することができることが特徴です。

ケーブルのコネクタ部の絶縁及び防水処理用や工具等のグリップ部のスベリ止め及び補修用に最適です。

藤倉コンポジット株式会社の会社概要

製品を見る

熱収縮チューブ

杉田電線株式会社

特徴

電線やケーブル類の中間接続部や終端接続部などに対して、屋内外問わず熱溶着工法により簡単かつ、確実に処理を行うことができる熱収縮チューブです。

チューブ内面に接着層を有しており、ドライヤーやバーナーによる加熱によって収縮することによって、電線表面を強固にすることができるため、トラフ・地下環境で確実な防水性を発揮することが特徴です。

収縮率が約80%あるため、多少の径差がある場合での使用にも最適です。

杉田電線株式会社の会社概要

  • 会社所在地: 埼玉県さいたま市岩槻区浮谷2290
  • URL: http://sugita-ew.com/
  • 創業: 1953年
  • 従業員数: 73人

製品を見る

300V定格 熱収縮チューブ HIT-TUBE EG3

平河ヒューテック株式会社 300V定格 熱収縮チューブ HIT-TUBE EG3 画像出典: 平河ヒューテック株式会社公式サイト

特徴

300V定格 熱収縮チューブ HIT-TUBE EG3は、耐熱性と形状記憶効果を持たせるために難燃性ポリオレフィンに電子照射して架橋させた配線保護用チューブです。

ダイオキシンの発生原因とされる多臭化ジフェニルエーテル類や多臭化ビフェニル類を含有していないことや、熱空気中3分処理を100℃以上で行うことによって50%以上収縮する特性を持つことが特徴です。

電子部品や電装品を絶縁する際や電子加工の端末処理の他、接続部の機械的特性保護に最適です。

平河ヒューテック株式会社の会社概要

製品を見る

熱収縮シリコーンゴムチューブ STシリーズ

信越化学工業株式会社 熱収縮シリコーンゴムチューブ STシリーズ 画像出典: 信越化学工業株式会社公式サイト

特徴

熱収縮シリコーンゴムチューブ STシリーズは、加熱により内径が約50%に収縮する熱収縮ゴムチューブです。

-50℃~+200℃という幅広い温度範囲でも性能を維持したまま使用できる他、耐熱性や耐寒性、柔軟性に優れていることや、厳しい条件下でも安定した電気特性を示すことが特徴です。

加熱によって短時間で収縮するだけではなく複雑な形状のものでも被覆することができるため、複雑な形状での使用に適しています。

信越化学工業株式会社の会社概要

製品を見る

スミチューブA

住友電工ファインポリマー株式会社 スミチューブA 画像出典: 住友電工ファインポリマー株式会社公式サイト

特徴

スミチューブAは、連続使用可能温度が-55~105℃という特性があり、電子線架橋軟質ポリオレフィン樹脂で作られているスミチューブ(R)です。

耐薬品性や耐油性に優れていることの他に、半透明であることや収縮温度が115℃以上、その際の内径収縮率が約40%であることが特徴です。

電線端末や電線接続部の絶縁、保護、補強のみならず、コンデンサ等の絶縁や保護に加え、各種パイプ類の防食や電食防止にも最適です。

住友電工ファインポリマー株式会社の会社概要

  • 会社所在地: 大阪府泉南郡熊取町朝代西1丁目950番地
  • URL: http://www.sei-sfp.co.jp/
  • 創業: 1963年
  • 従業員数: 450人

製品を見る
