産業用コネクタについての概要、用途、原理などをご説明します。また、産業用コネクタのメーカー67社一覧や企業ランキングも掲載しておりますので是非ご覧ください。産業用コネクタ関連企業の2024年4月注目ランキングは1位:第一電子工業株式会社、2位:株式会社アイティティキャノン、3位:日本航空電子工業株式会社となっています。
産業用コネクタとは産業用機器において電気を繋ぐためのコネクタです。電源を供給するために使用されるだけではなく、データのやり取りをはじめ電気的な情報を交換するために使用されています。
産業用コネクタは電気のやり取りにおいて優れた拡充性と利便性を誇ります。例えば、パソコンに記録媒体を設置したい場合、電気回路にハンダで回路を新設する方法もありますが、コネクタを介して記録媒体を接続した方が取り回しの良さがあります。
産業用コネクタは様々な産業用機器で使用されています。パソコンではメモリソケット・プリント基板用コネクタ・インターフェイス用コネクタなどが利用されています。メモリソケットはパソコンの基盤とRAMメモリなどのパソコンに搭載されているメモリを繋げるためのコネクタです。インターフェイス用コネクタがパソコン自身と外付けハードディスクなどのパソコン外のメモリを繋げることと比較されます。プリント基板用コネクタは異なった役割を持つプリント基盤を繋げるために利用されています。産業用コネクタは産業用ロボットや工作機器、建築車両・鉄道、発電所や石油プラントなどでも利用されています。
コネクタはコンタクト・ハウジング・シェル・アイレットなどで構築されています。コンタクトは接触子であり、コネクタ同士が通電した際の電気の流路になります。ハウジングは絶縁体で形成されており、コンタクトを保持するための部品です。シェルはコンタクトとハウジングを外力から保護するための仕組みであり、両部品を覆うように設置されます。アイレットはコネクタ同士を外側から留めるための部品です。不意の脱落を防ぎます。
またコレクタにはプラグとソケットの二種類に分かれており、用途が違います。プラグは突出したコンタクトを持ち、ソケットは陥没したコンタクトを持ちます。プラグのコンタクトがソケットのコンタクトに組合さることで通電します。プラグとソケットは違う規格のコネクタが間違って接続されないため、また確実な通電を行うために使用されています。
防水コネクタは、通常のコネクタと異なり、水の侵入を防ぐことが出来る特殊用途のコネクタです。この防水コネクタを必要とする用途は、雨が降り注ぐ車載用や噴霧器などによる水分が付着する恐れがある農機具や工場の産業用や屋外設置型の電気機械などにおいて、水の侵入を防いで、コネクタ端子部における水分侵入による回路ショートを防止することが、防水コネクタの主な要求仕様事項になります。
通常のコネクタは、単純にメス側端子とオス側端子があり、各々を接続することで、電気的な接続が出来る回路接続用コネクタになります。屋内で使用されて、水の侵入を考慮していない家電や事務機器や情報機器やゲーム機器などで汎用されています。しかし、水の侵入の可能性がある電気機器においては、通常のコネクタ機能に加えて、更に、水の侵入を防止する機能や構造を備え付けた防水コネクタが必要になります。
この防水機能の主な構造は、通常のコネクタに対して、更に防水用カバーを追加した仕様が最も一般的です。良くあるのが、コネクタ端子部に水分の侵入を遮断するためのキャップやカバーを追加したコネクタやストレーナ付きコネクタ等とも呼ばれる外部から侵入するゴミを除去する機構を持ったコネクタであったりします。いずれにせよ、その構造は通常のコネクタよりも複雑になるため、いわゆる産業用や高信頼性製品に採用されています。
流体コネクタは、産業用コネクタの中でもかなり特殊なコネクタです。
その機能の特長は、先ず空気等のエアや不活性ガス等の気体及び液体窒素や液化天然ガスの様な液体と言った流体全般の通過を最優先に設計されています。
流体コネクタの通過を考慮した設計では、2種類のタイプがあり、1個目が気体もしくは液体のいずれかを通す樹脂製の単チューブ型です。
さらに2個目が液体もガスも制御信号も同じコネクタで通すことが出来る複合型があり、開閉バルブも付いています。
全てのタイプにおいても、その脱着機構は押して嵌め込み、引いて抜き取るプッシュプル機構が採用されています。
そのため、簡単に外れることはなく、逆に抜き差しが必要な際は作業が容易で、技術の進化と共に小型化も図られています。
さらに、流体コネクタは振動やネジレや衝撃にも強く、引張強度も十分に有り、過酷な環境にも耐え得るものであり、その信頼性は非常に高くなっています。
以上の事から、流体コネクタは、高信頼性を求める環境下にて流体制御を行う機器、特殊箇所で短時間の接続作業が必要な装置の他、各種医療機器や産業用機器にて採用されています。
参考文献
Anphenol https://www.amphenol.co.jp/military/catalog/Industrial-Connector-Guide.pdf
JAE https://www.jae.com/about-connectors/
オムロン https://www.omron.co.jp/ecb/product-info/basic-knowledge-series/basic-knowledge-of-connectors/part1-connector-from-the-beginning/basics/structure-and-principle
https://kurashi-no.jp/I0020106
https://www.harting.com/JP
*一部商社などの取扱い企業なども含みます。
2024年4月の注目ランキングベスト10
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | 第一電子工業株式会社 |
6.9%
|
2 | 株式会社アイティティキャノン |
6.4%
|
3 | 日本航空電子工業株式会社 |
5.0%
|
4 | 多治見無線電機株式会社 |
5.0%
|
5 | 株式会社村田製作所 |
4.8%
|
6 | 株式会社七星科学研究所 |
4.5%
|
7 | 株式会社リンスコネクト |
3.3%
|
8 | アルプスアルパイン株式会社 |
3.0%
|
9 | ハーティング株式会社 |
2.8%
|
10 | サードカンパニー株式会社 |
2.6%
|
注目ランキング導出方法について
注目ランキングは、2024年4月の産業用コネクタページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
製品の閲覧数をもとに算出したランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
平均返答時間が24時間以内の企業の中での注目ランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
775 点の製品がみつかりました
グレンエアジャパン
60人以上が見ています
返信のとても早い企業
100.0% 返答率
0.9時間 平均返答時間
■鉄鋼・原子力・鉄道用コネクタ Glenairの産業用コネクタは、高温環境といった鉄鋼産業、その他鉄道産業や原子力産業など様々な産業向け...
2種類の品番
グレンエアジャパン
60人以上が見ています
返信のとても早い企業
100.0% 返答率
0.9時間 平均返答時間
■鉄鋼・原子力・鉄道用コネクタ Glenairの産業用コネクタは、高温環境といった鉄鋼産業、その他鉄道産業や原子力産業など様々な産業向け...
2種類の品番
有限会社エムアンドケイ
40人以上が見ています
【ハイパータックコネクタ】はこの度、親会社であるスミスグループ傘下に所属していました高性能コネクタメーカーである【サブリテック...
3種類の品番
グレンエアジャパン
40人以上が見ています
返信のとても早い企業
100.0% 返答率
0.9時間 平均返答時間
GlenairのITSシリーズとVG規格 (VG95234・VG95328・ VG96929) コネクタは、 クラス「J」としてすず亜鉛めっき:として展開しており、ドイ...
株式会社アイエヌティ
30人以上が見ています
最新の閲覧: 21時間前
九州宮崎工場では、白物家電・自動車・ソーラー設備等に使用されるコネクタの精密成形品を生産しています。 製品サイズは大小様々ですが...
Metoreeに登録されている産業用コネクタが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
カタログを種類ごとに探す
掲載内容ものづくり工場向けのアプリケーション例1.工場内のFA機械、IoTの通信システム2.FA機器用コネクタ3.制御盤内のコネクタ、I/O機器4.サーバ、デー...
2023年1月25日
METZ CONNECT商品総合カタログ (和文)RJ45,M12(プラグ、ジャック)ネットワークケーブル中継コネクター(クラスEA, FA)埋め込みプラグDINレールハウジン...
2023年1月25日
M12イーサネットコネクタ製品概要1.M12 Dコード Xコード 金属製現地成端コネクタ2.M12-RJ45 変換ジャック3.M12 Dコード Xコード パッチケーブル ...
2023年1月25日
M12イーサネットコネクタの技術アドバンテージ解説1.耐ノイズ性向上→クロストークのマージン2.豊富な選択肢→製品バリエーションが広い3.耐振動性能4.鉄道...
2023年1月25日
RSのプライベートブランド「RS PRO」の製品は厳しい国際基準に従う監査と、耐久性と一貫性の検査が実施され、熟練したエンジニアによりテストが行われていま...
2023年5月9日
産業用向け、RS PROからセレクトしたオートメーション化におすすめの製品ガイド
2023年9月26日
2021年8月5日
総勢4万点以上のケーブル、ケーブルグランド、産業用コネクタ、アクセサリで信頼性の高いソリューションを幅広く掲載!当カタログは、機械・システム工学、自...
2023年6月21日
LAPPの産業用コネクタ EPIC®は、産業用機械およびプラントエンジニアリングの様々な場所において使用されており、用途は測定、制御および駆動系となっていま...
2023年9月26日
モジュラー式耐環境角型コネクタの事実上の業界標準となっているハーティングのHanコネクタシリーズは、高い防塵防水性を備え、モジュール単位で信号、電力、...
2023年1月30日
コネクタ評価関連の情報をまとめた冊子です。当社で対応可能な評価、それに纏わる事例などを掲載しています。
2022年12月23日
弊社では、お客様のご要望に応じ特注品を設計・製造致します。■コンパクトなコネクタ構造■軽い挿抜力デザイン■接点にベリリウム銅合金製バンドコンタクトを使...
2023年3月13日

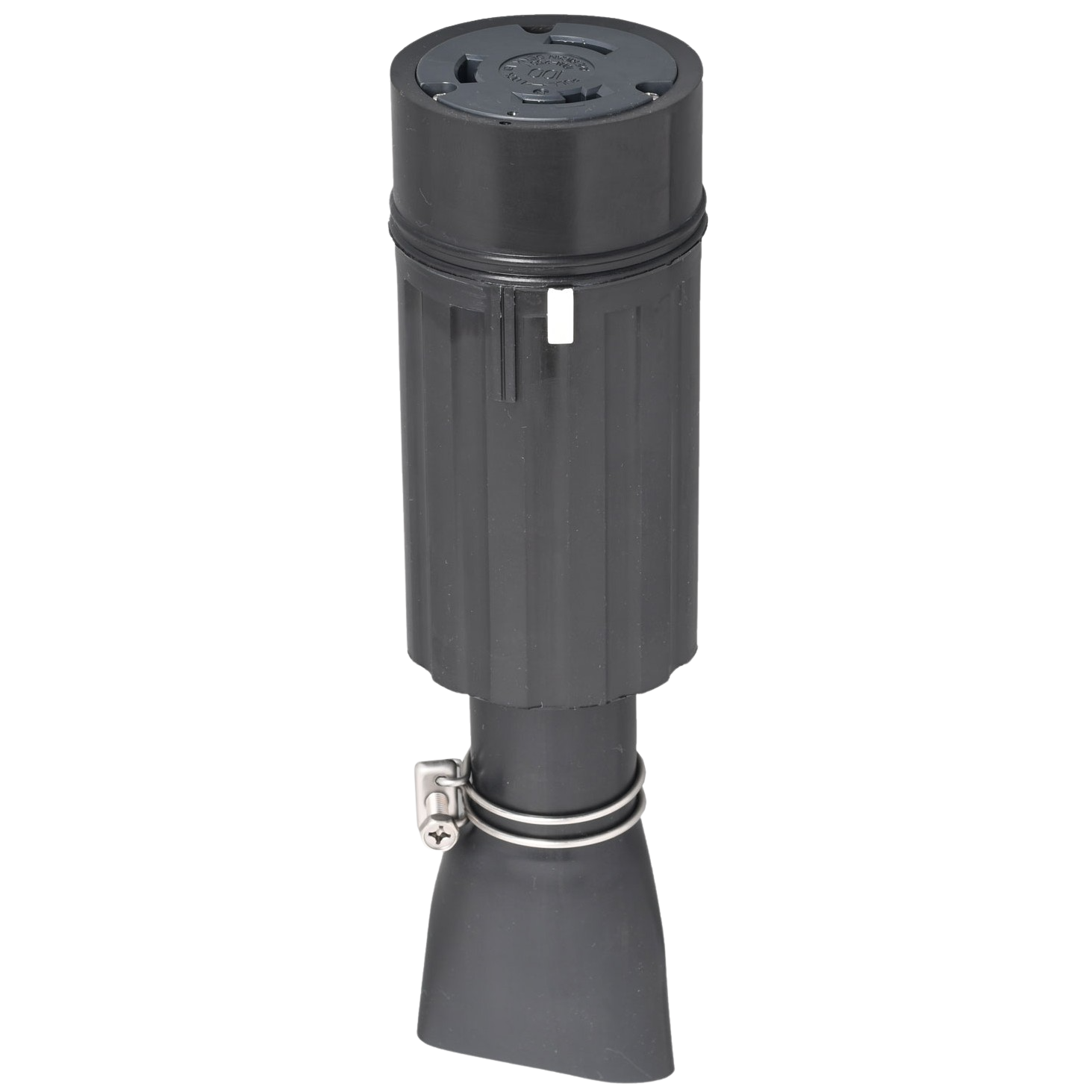

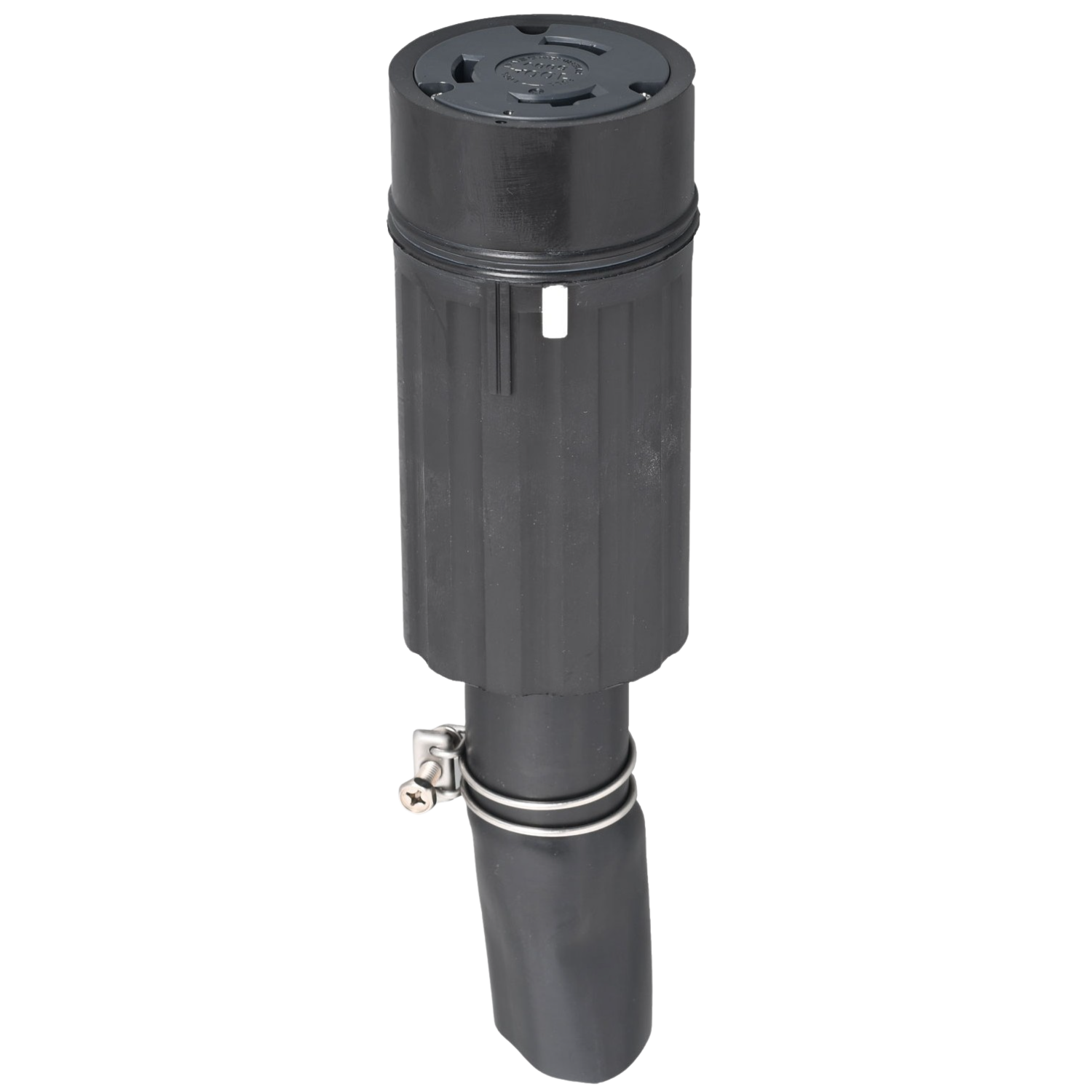

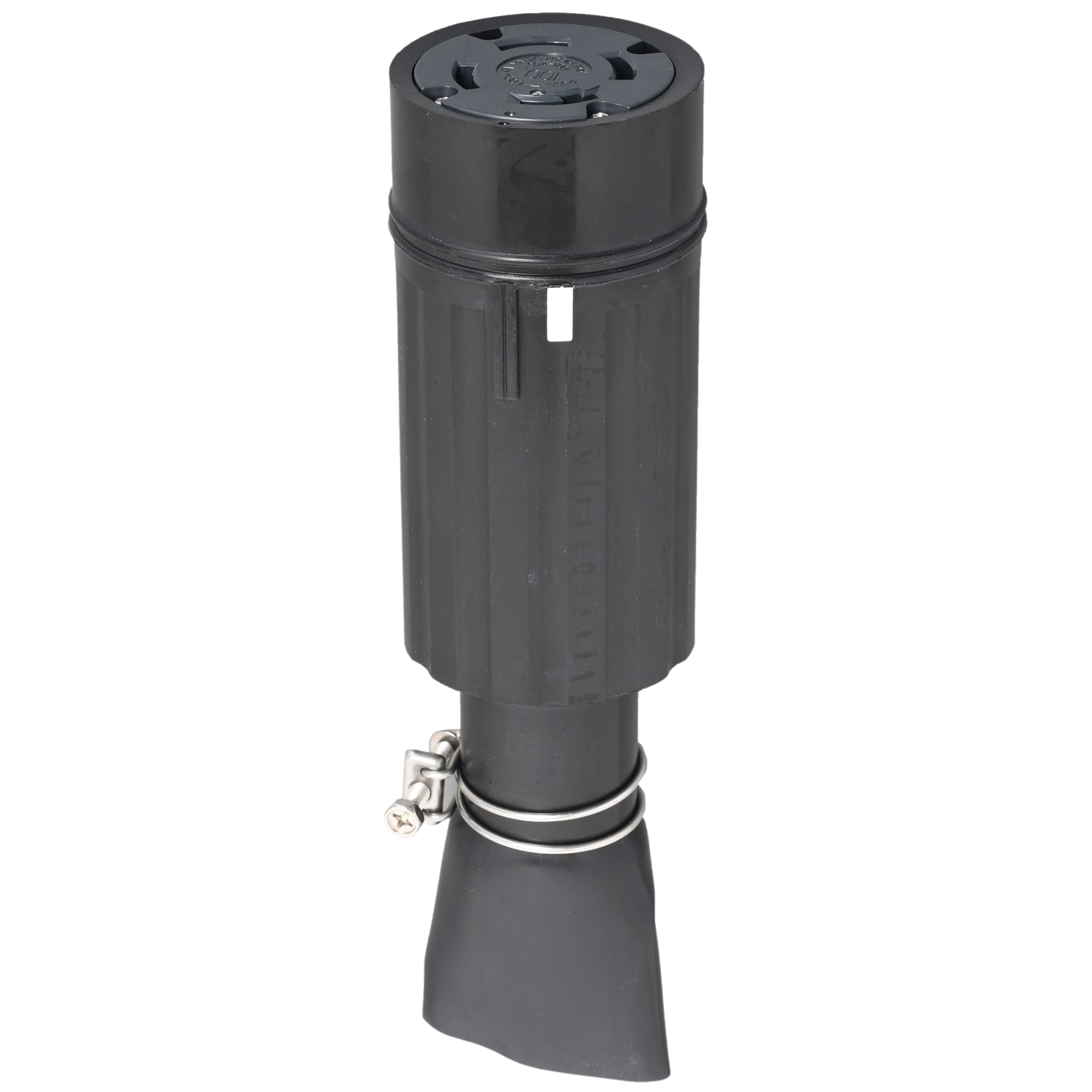

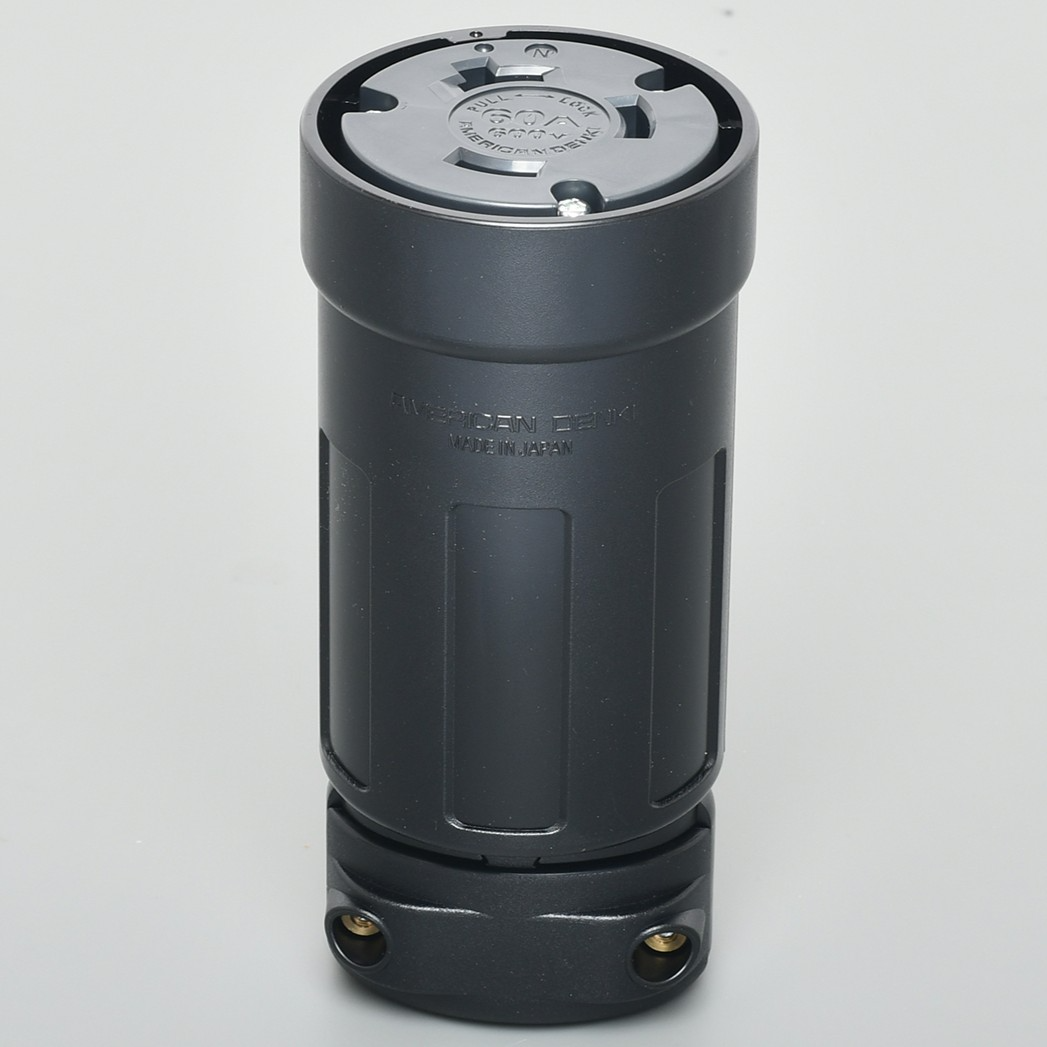

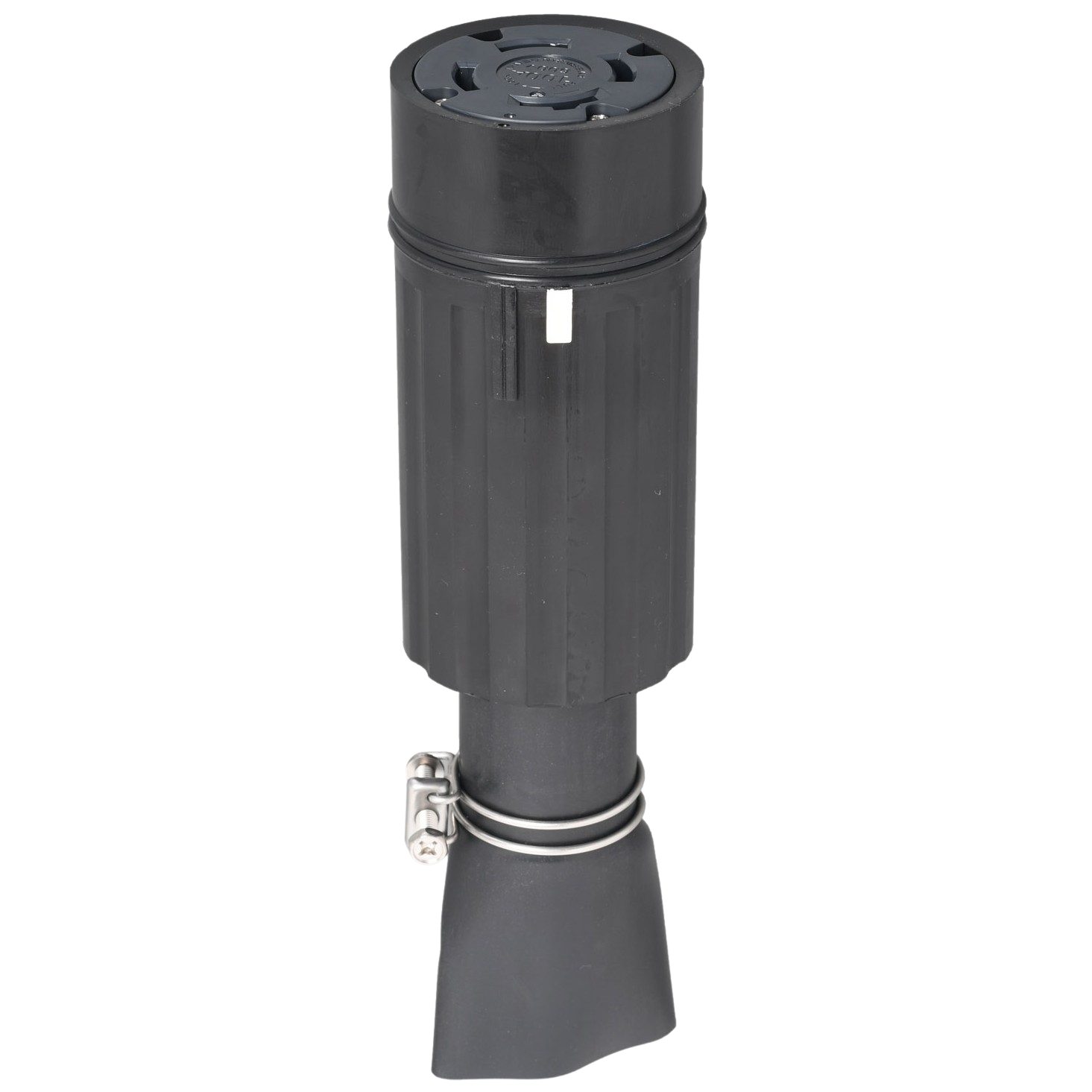

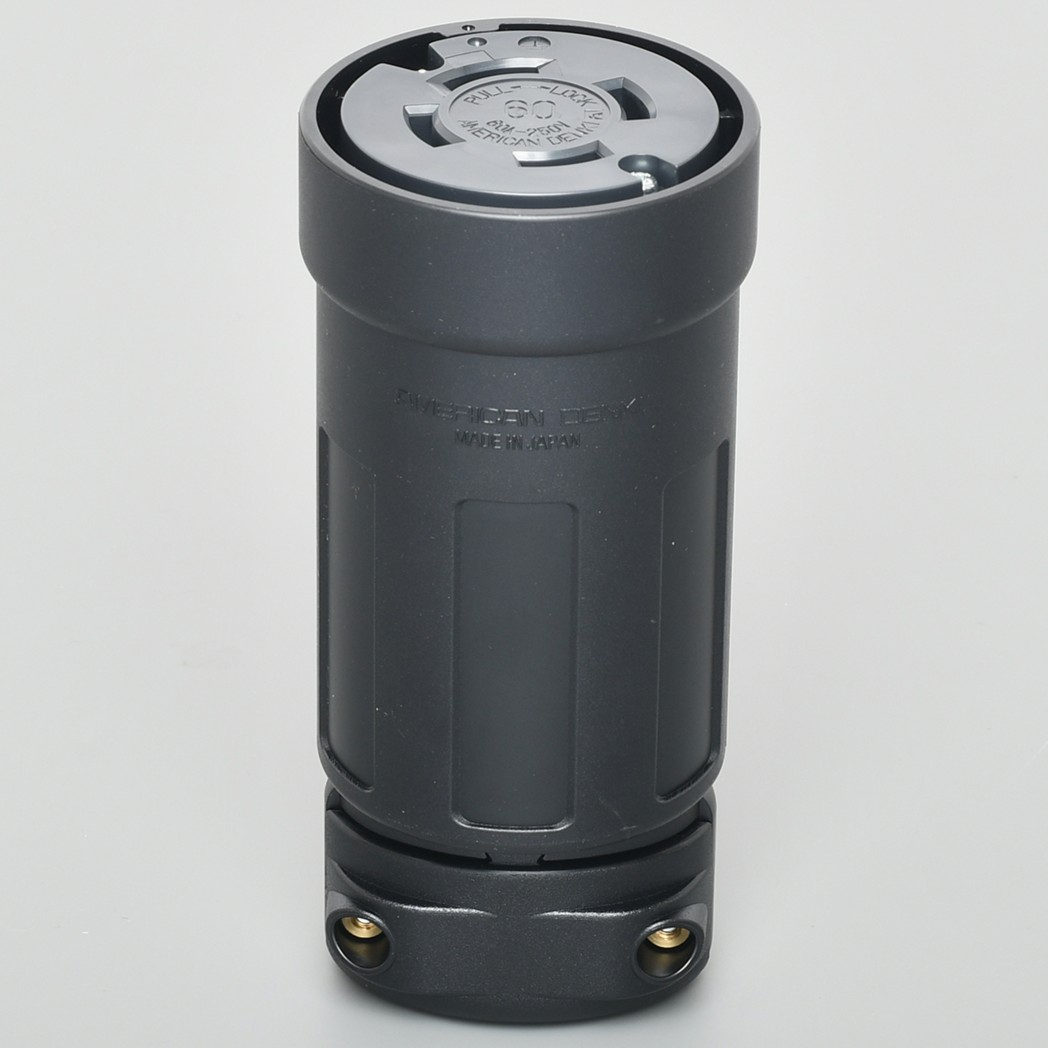

アメリカン電機で取り扱いのある豊富なプラグ・コネクタ品種の製品を形態ごとに区分し、それぞれ定格(電流)ごとに紹介しています。定格電流:15A・20A・30A・...
2024年4月15日
アメリカン電機で取り扱いのある豊富な防水プラグ・防水コネクタ品種の製品を形態ごとに区分し、それぞれ定格(電流)ごとに紹介しています。定格電流:15A・20...
2022年11月30日

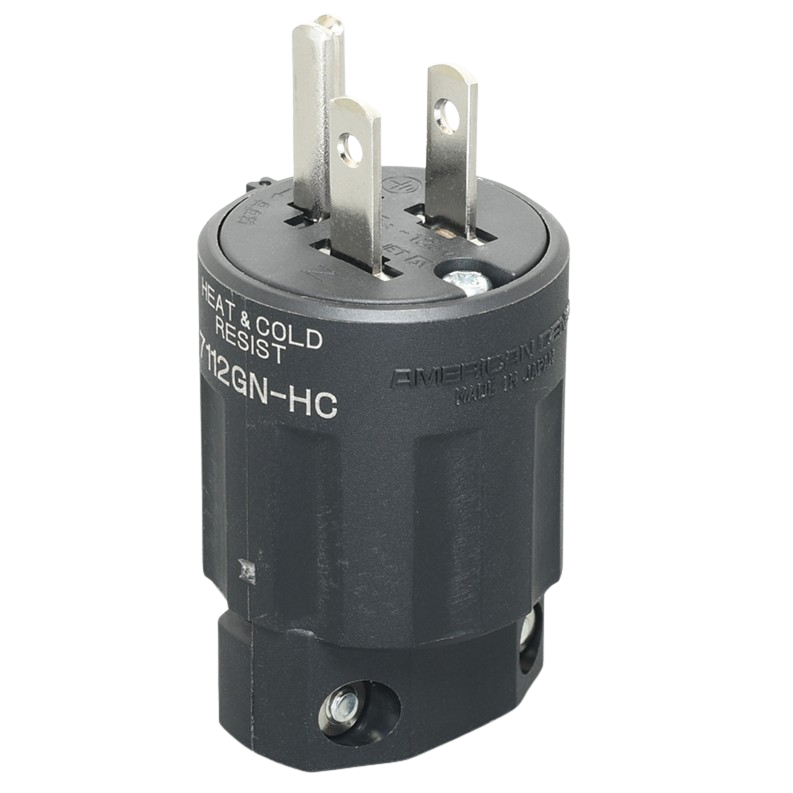

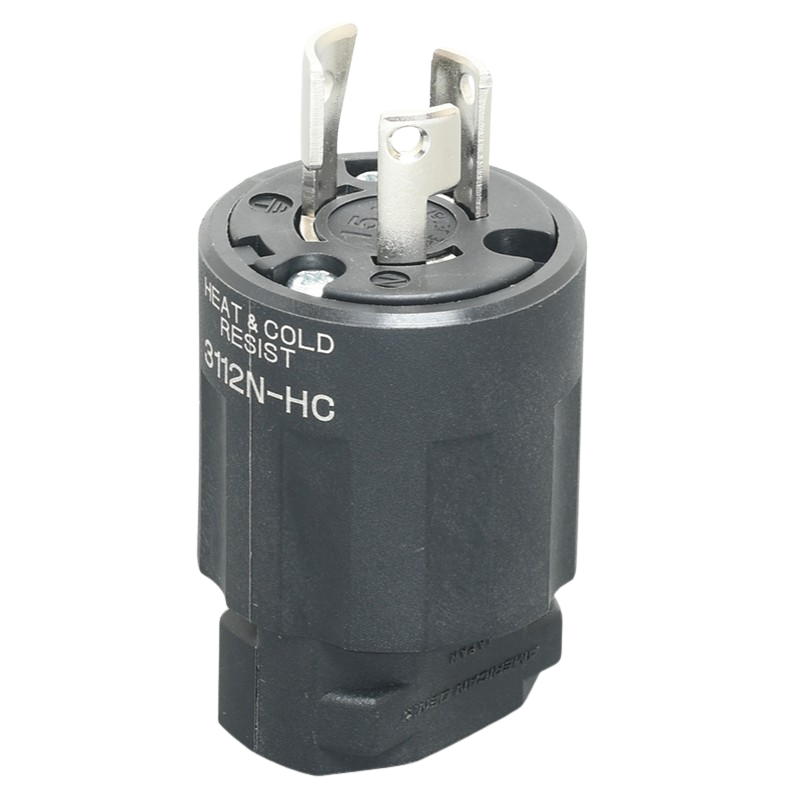

~耐熱耐寒埋込コンセント&プラグ~-50℃〜100℃の環境下での使用に適しています。耐熱として鋳造所や溶鉱炉のそば、耐寒として冷凍倉庫や寒冷地などでお使い...
