産業用コネクタについての概要、用途、原理などをご説明します。また、産業用コネクタのメーカー96社一覧や企業ランキングも掲載しておりますので是非ご覧ください。産業用コネクタ関連企業の2024年11月注目ランキングは1位:株式会社アイティティキャノン、2位:Lapp Japan株式会社、3位:株式会社村田製作所となっています。
産業用コネクタの関連キーワード
産業用コネクタとは産業用機器において電気を繋ぐためのコネクタです。電源を供給するために使用されるだけではなく、データのやり取りをはじめ電気的な情報を交換するために使用されています。
産業用コネクタは電気のやり取りにおいて優れた拡充性と利便性を誇ります。例えば、パソコンに記録媒体を設置したい場合、電気回路にハンダで回路を新設する方法もありますが、コネクタを介して記録媒体を接続した方が取り回しの良さがあります。
産業用コネクタは様々な産業用機器で使用されています。パソコンではメモリソケット・プリント基板用コネクタ・インターフェイス用コネクタなどが利用されています。メモリソケットはパソコンの基盤とRAMメモリなどのパソコンに搭載されているメモリを繋げるためのコネクタです。インターフェイス用コネクタがパソコン自身と外付けハードディスクなどのパソコン外のメモリを繋げることと比較されます。プリント基板用コネクタは異なった役割を持つプリント基盤を繋げるために利用されています。産業用コネクタは産業用ロボットや工作機器、建築車両・鉄道、発電所や石油プラントなどでも利用されています。
コネクタはコンタクト・ハウジング・シェル・アイレットなどで構築されています。コンタクトは接触子であり、コネクタ同士が通電した際の電気の流路になります。ハウジングは絶縁体で形成されており、コンタクトを保持するための部品です。シェルはコンタクトとハウジングを外力から保護するための仕組みであり、両部品を覆うように設置されます。アイレットはコネクタ同士を外側から留めるための部品です。不意の脱落を防ぎます。

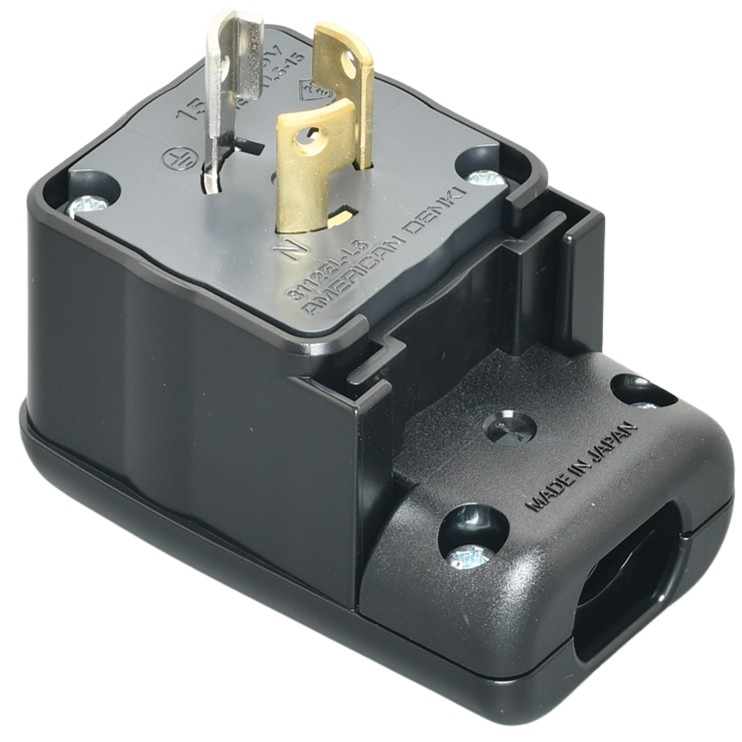

またコレクタにはプラグとソケットの二種類に分かれており、用途が違います。プラグは突出したコンタクトを持ち、ソケットは陥没したコンタクトを持ちます。プラグのコンタクトがソケットのコンタクトに組合さることで通電します。プラグとソケットは違う規格のコネクタが間違って接続されないため、また確実な通電を行うために使用されています。
防水コネクタは、通常のコネクタと異なり、水の侵入を防ぐことが出来る特殊用途のコネクタです。この防水コネクタを必要とする用途は、雨が降り注ぐ車載用や噴霧器などによる水分が付着する恐れがある農機具や工場の産業用や屋外設置型の電気機械などにおいて、水の侵入を防いで、コネクタ端子部における水分侵入による回路ショートを防止することが、防水コネクタの主な要求仕様事項になります。
通常のコネクタは、単純にメス側端子とオス側端子があり、各々を接続することで、電気的な接続が出来る回路接続用コネクタになります。屋内で使用されて、水の侵入を考慮していない家電や事務機器や情報機器やゲーム機器などで汎用されています。しかし、水の侵入の可能性がある電気機器においては、通常のコネクタ機能に加えて、更に、水の侵入を防止する機能や構造を備え付けた防水コネクタが必要になります。
この防水機能の主な構造は、通常のコネクタに対して、更に防水用カバーを追加した仕様が最も一般的です。良くあるのが、コネクタ端子部に水分の侵入を遮断するためのキャップやカバーを追加したコネクタやストレーナ付きコネクタ等とも呼ばれる外部から侵入するゴミを除去する機構を持ったコネクタであったりします。いずれにせよ、その構造は通常のコネクタよりも複雑になるため、いわゆる産業用や高信頼性製品に採用されています。
流体コネクタは、産業用コネクタの中でもかなり特殊なコネクタです。
その機能の特長は、先ず空気等のエアや不活性ガス等の気体及び液体窒素や液化天然ガスの様な液体と言った流体全般の通過を最優先に設計されています。
流体コネクタの通過を考慮した設計では、２種類のタイプがあり、1個目が気体もしくは液体のいずれかを通す樹脂製の単チューブ型です。
さらに2個目が液体もガスも制御信号も同じコネクタで通すことが出来る複合型があり、開閉バルブも付いています。
全てのタイプにおいても、その脱着機構は押して嵌め込み、引いて抜き取るプッシュプル機構が採用されています。
そのため、簡単に外れることはなく、逆に抜き差しが必要な際は作業が容易で、技術の進化と共に小型化も図られています。
さらに、流体コネクタは振動やネジレや衝撃にも強く、引張強度も十分に有り、過酷な環境にも耐え得るものであり、その信頼性は非常に高くなっています。
以上の事から、流体コネクタは、高信頼性を求める環境下にて流体制御を行う機器、特殊箇所で短時間の接続作業が必要な装置の他、各種医療機器や産業用機器にて採用されています。
参考文献
https://www.amphenol.co.jp/military/catalog/Industrial-Connector-Guide.pdf
https://www.jae.com/about-connectors/
https://www.omron.co.jp/ecb/product-info/basic-knowledge-series/basic-knowledge-of-connectors/part1-connector-from-the-beginning/basics/structure-and-principle
https://www.harting.com/JP
*一部商社などの取扱い企業なども含みます。
2024年11月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社アイティティキャノン |
5.8%
|
| 2 | Lapp Japan株式会社 |
4.2%
|
| 3 | 株式会社村田製作所 |
4.2%
|
| 4 | ケル株式会社 |
3.5%
|
| 5 | サードカンパニー株式会社 |
3.2%
|
| 6 | 株式会社泰和電器 |
3.2%
|
| 7 | 日本航空電子工業株式会社 |
3.2%
|
| 8 | 株式会社七星科学研究所 |
2.6%
|
| 9 | 多治見無線電機株式会社 |
2.6%
|
| 10 | フエニックス・コンタクト株式会社 |
2.2%
|
注目ランキング導出方法について
注目ランキングは、2024年11月の産業用コネクタページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
1,490 点の製品中 4ページ目
1,490 点の製品中 4ページ目
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■水平接続用基板対基板フローティングコネクタ 昨今、生産現場では生産性と品質の向上、省人化を目的に、ロボット、自動機を使用した生産ラインが普及してお...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■0.4mmピッチ スタッキングタイプ 基板対基板 (FPC) 接続コネクタ 携帯電話、スマートフォン、ノートPCをはじめとする情報通信機器の小型化、薄型化、省面積...
日本航空電子工業株式会社
20人以上が見ています
最新の閲覧: 10時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■車載イーサネット 100BASE-T1対応 車載ECU (Electronic Control Unit) 間等の伝送はイーサネットが採用されており、近年のADAS (Advanced Driver Assistance...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■小型携帯端末向け細線同軸用コネクタ 近年、小型携帯端末はさらに小型・薄型になり、基板占有面積も小さく、ハーネス加工後に小径ヒンジ部を通過させる細線...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■車載用USB2.0対応コネクタ 最近のカーナビゲーションでは、携帯型デジタルオーディオプレーヤーやスマートフォンをUSBケーブルで接続し、これらの機器に蓄積...
日本航空電子工業株式会社
10人以上が見ています
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■ワンタッチ/ ねじ嵌合兼用 丸型防水コネクタ JL10シリーズは、欧州安全規格対応としてTÜV認定とUL認定を取得したワンタッチロック嵌合方式の産業機器向け丸...
日本航空電子工業株式会社
20人以上が見ています
最新の閲覧: 56分前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■オールプラスチック低背防水複合コネクタ 当社は、金属製筐体タイプの小型サーボモータに最適な、オールプラスチック低背型コネクタ「JN13シリーズ」を開発...
日本航空電子工業株式会社
20人以上が見ています
最新の閲覧: 21時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■GSM 11.11規格準拠 Plug in SIMカード用トレイタイプコネクタ SF9シリーズは、携帯電話GSM方式で使用されるGSM11.11規格準拠Plug in SIMカードに適合するト...
日本航空電子工業株式会社
20人以上が見ています
最新の閲覧: 12時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■UHS-II対応microSDカード用コネクタ フィーチャーフォン、スマートフォン、タブレットやノートPCなどの小型端末には、外部記憶媒体としてmicroSDカードが搭...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 2時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■電気自動車充電システム用充電コネクタ KW07CはCHAdeMO 規格に準拠し定格充電電流200A に対応したEV 充電用コネクタです。定格出力が90kW 級の急速充電器に...
タキテック株式会社
130人以上が見ています
返信のとても早い企業
100.0% 返答率
2.7時間 返答時間
■概要 ハウジングの抜け防止と嵌合時の誤挿入を防止する強ロック機構のコネクタです。
株式会社松井製作所（プラスコム事業部）
30人以上が見ています
最新の閲覧: 4時間前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
理化工業製の熱伝対用コネクターです。
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 5時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■産業用イーサネット小型防水コネクタ JB12シリーズは、IEC規格のイーサネット用小型防水コネクタでM12 Xコード、Dコードに対応しています。本製品は中継タイ...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 7時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■産業機器向け角型多極一括嵌合コネクタ 当社は、半導体製造装置などの大型装置や多極配線が必要な産業機器に幅広くご使用いただける角型で多極一括嵌合が可...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 14時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■FA機器用 0.8mmピッチ 基板対基板接続用コネクタ CNC、サーボアンプ、PLCをはじめとするFA機器、計測機器等の様々な機器での堅牢性・接触信頼性のニーズに対...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 9時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■0.35mmピッチ 電源端子付小型基板対基板 (FPC) コネクタ 近年、スマートウォッチなどの高機能で機器内部が高密度な小型ウェアラブル機器の普及が進んでいま...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■内部シリアル伝送用コネクタ LVDS、TMDS (HDMI) 、PCI Express を始めとした高速シリアル伝送は、PC市場のみならず、TVを始めとする民生機器、PPC、医療機器...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■小型サーボモータ向けオールプラスチック低背防水コネクタ JN14シリーズは、金属製筐体のサーボモータに最適なオールプラスチックタイプの防水コネクタです...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■65GHz対応 SMPM同軸コネクタ CP03シリーズは、65GHz帯域までをカバーする高周波特性に優れたSMPM同軸コネクタです。エンド・ランチタイプの4連プラグレセプ...
日本航空電子工業株式会社
20人以上が見ています
最新の閲覧: 8時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■microSDカード用コネクタ ・ST1シリーズは、TransFlash/ (microSD) カードの外部端子との接続用のワンピースタイプのコネクタです。 ・SanDisk Corporation/...
日本航空電子工業株式会社
20人以上が見ています
最新の閲覧: 13時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■車載情報通信機器向けHSD互換コネクタ 車載情報通信機器間接続用、欧州標準のHSD互換コネクタ「MX65シリーズ」を開発致しました。 ※HSD：High Speed Data ...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 19時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■急速充電規格CCS Type-1対応充電コネクタ ・KW11は電気自動車急速充電規格CCS (Combined Charging System System) ・Type 1 に準拠し定格充電電流150A と20...
株式会社リンスコネクト
380人以上が見ています
イーサネットM12製品群はX-DコードのPCボードジャック、現地成端プラグ-ジャック、ケーブル接続、パネル取り付けタイプになります。Xコードは10Gbps Cat6Aク...
10種類の品番
タキテック株式会社
120人以上が見ています
返信のとても早い企業
100.0% 返答率
2.7時間 返答時間
■概要 ダブルロータイプで、高密度実装化の要求に十分応えるコンパクトなコネクタです。
株式会社松井製作所（プラスコム事業部）
20人以上が見ています
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
熱電対用のコネクターです。高温用として、セラミック製です。
日本航空電子工業株式会社
20人以上が見ています
最新の閲覧: 14時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■ハーフピッチ (1.27mm) インターフェースコネクタ DF02シリーズは、産業機器市場の業界標準として使用されているハーフピッチ (1.27mm) に対応するインター...
日本航空電子工業株式会社
20人以上が見ています
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■LED照明電源供給用カードエッジタイプコネクタ (cULus認証品) ・ES3シリーズは、LED照明機器への電源供給用のカードエッジコネクタです。コンバータ基板とL...
日本航空電子工業株式会社
20人以上が見ています
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■特長 ・平行基板間：4 to 9mmの範囲に対応 ・ストレートタイプは、インシュレータ高さが3種類有り、組合せにより・9種の平行基板間に適合 ・接触の信頼性・...
日本航空電子工業株式会社
10人以上が見ています
最新の閲覧: 22時間前
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■小型多極レバーエアバッグ用コネクタ ・車載エアバッグ用として、小型多極レバー100極 (信号) を開発。 ・近年のエアバッグ数の増加、様々な制御による信号...
日本航空電子工業株式会社
20人以上が見ています
返信のとても早い企業
100.0% 返答率
3.4時間 返答時間
■特長 ・高密度実装対応 ・基板側レセプタクルは、実装高さ1.5mm (基板落とし込み型、スタンダードタイプ) のロープロファイルSMTタイプ ・高速差動伝送に対...
8,766 円
550 円
39,100 円
Metoreeに登録されている産業用コネクタ1,490製品の2024年12月18日時点での価格データを元に算出しています。
