産業用コネクタについての概要、用途、原理などをご説明します。また、産業用コネクタのメーカー66社一覧や企業ランキングも掲載しておりますので是非ご覧ください。産業用コネクタ関連企業の2023年5月注目ランキングは1位:株式会社アイティティキャノン、2位:第一電子工業株式会社、3位:株式会社村田製作所となっています。
産業用コネクタとは産業用機器において電気を繋ぐためのコネクタです。電源を供給するために使用されるだけではなく、データのやり取りをはじめ電気的な情報を交換するために使用されています。
産業用コネクタは電気のやり取りにおいて優れた拡充性と利便性を誇ります。例えば、パソコンに記録媒体を設置したい場合、電気回路にハンダで回路を新設する方法もありますが、コネクタを介して記録媒体を接続した方が取り回しの良さがあります。
産業用コネクタは様々な産業用機器で使用されています。パソコンではメモリソケット・プリント基板用コネクタ・インターフェイス用コネクタなどが利用されています。メモリソケットはパソコンの基盤とRAMメモリなどのパソコンに搭載されているメモリを繋げるためのコネクタです。インターフェイス用コネクタがパソコン自身と外付けハードディスクなどのパソコン外のメモリを繋げることと比較されます。プリント基板用コネクタは異なった役割を持つプリント基盤を繋げるために利用されています。産業用コネクタは産業用ロボットや工作機器、建築車両・鉄道、発電所や石油プラントなどでも利用されています。
コネクタはコンタクト・ハウジング・シェル・アイレットなどで構築されています。コンタクトは接触子であり、コネクタ同士が通電した際の電気の流路になります。ハウジングは絶縁体で形成されており、コンタクトを保持するための部品です。シェルはコンタクトとハウジングを外力から保護するための仕組みであり、両部品を覆うように設置されます。アイレットはコネクタ同士を外側から留めるための部品です。不意の脱落を防ぎます。
またコレクタにはプラグとソケットの二種類に分かれており、用途が違います。プラグは突出したコンタクトを持ち、ソケットは陥没したコンタクトを持ちます。プラグのコンタクトがソケットのコンタクトに組合さることで通電します。プラグとソケットは違う規格のコネクタが間違って接続されないため、また確実な通電を行うために使用されています。
防水コネクタは、通常のコネクタと異なり、水の侵入を防ぐことが出来る特殊用途のコネクタです。この防水コネクタを必要とする用途は、雨が降り注ぐ車載用や噴霧器などによる水分が付着する恐れがある農機具や工場の産業用や屋外設置型の電気機械などにおいて、水の侵入を防いで、コネクタ端子部における水分侵入による回路ショートを防止することが、防水コネクタの主な要求仕様事項になります。
通常のコネクタは、単純にメス側端子とオス側端子があり、各々を接続することで、電気的な接続が出来る回路接続用コネクタになります。屋内で使用されて、水の侵入を考慮していない家電や事務機器や情報機器やゲーム機器などで汎用されています。しかし、水の侵入の可能性がある電気機器においては、通常のコネクタ機能に加えて、更に、水の侵入を防止する機能や構造を備え付けた防水コネクタが必要になります。
この防水機能の主な構造は、通常のコネクタに対して、更に防水用カバーを追加した仕様が最も一般的です。良くあるのが、コネクタ端子部に水分の侵入を遮断するためのキャップやカバーを追加したコネクタやストレーナ付きコネクタ等とも呼ばれる外部から侵入するゴミを除去する機構を持ったコネクタであったりします。いずれにせよ、その構造は通常のコネクタよりも複雑になるため、いわゆる産業用や高信頼性製品に採用されています。
流体コネクタは、産業用コネクタの中でもかなり特殊なコネクタです。
その機能の特長は、先ず空気等のエアや不活性ガス等の気体及び液体窒素や液化天然ガスの様な液体と言った流体全般の通過を最優先に設計されています。
流体コネクタの通過を考慮した設計では、2種類のタイプがあり、1個目が気体もしくは液体のいずれかを通す樹脂製の単チューブ型です。
さらに2個目が液体もガスも制御信号も同じコネクタで通すことが出来る複合型があり、開閉バルブも付いています。
全てのタイプにおいても、その脱着機構は押して嵌め込み、引いて抜き取るプッシュプル機構が採用されています。
そのため、簡単に外れることはなく、逆に抜き差しが必要な際は作業が容易で、技術の進化と共に小型化も図られています。
さらに、流体コネクタは振動やネジレや衝撃にも強く、引張強度も十分に有り、過酷な環境にも耐え得るものであり、その信頼性は非常に高くなっています。
以上の事から、流体コネクタは、高信頼性を求める環境下にて流体制御を行う機器、特殊箇所で短時間の接続作業が必要な装置の他、各種医療機器や産業用機器にて採用されています。
参考文献
Anphenol https://www.amphenol.co.jp/military/catalog/Industrial-Connector-Guide.pdf
JAE https://www.jae.com/about-connectors/
オムロン https://www.omron.co.jp/ecb/product-info/basic-knowledge-series/basic-knowledge-of-connectors/part1-connector-from-the-beginning/basics/structure-and-principle
https://kurashi-no.jp/I0020106
https://www.harting.com/JP
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
産業用コネクタのカタログ一覧はこちら企業
株式会社アイティティキャノン ConneX株式会社 株式会社リンスコネクト アールエスコンポーネンツ株式会社 株式会社エスケイ工機 ハーティング株式会社 JAPAN TESTING LABORATORIES株式会社 古河電工パワーシステムズ株式会社 Fischer Connectors グレンエアジャパン アメリカン電機株式会社 株式会社トーコネ 株式会社トラストコンポーネンツ*一部商社などの取扱い企業なども含みます。
企業の並び替え
2023年5月の注目ランキングベスト10
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | 株式会社アイティティキャノン |
8.8%
|
2 | 第一電子工業株式会社 |
6.9%
|
3 | 株式会社村田製作所 |
6.0%
|
4 | フエニックス・コンタクト株式会社 |
4.1%
|
5 | 日本ワイドミュラー株式会社 |
4.1%
|
6 | サードカンパニー株式会社 |
3.7%
|
7 | ハーティング株式会社 |
3.7%
|
8 | 株式会社リンスコネクト |
3.5%
|
9 | ConneX株式会社 |
3.5%
|
10 | 株式会社七星科学研究所 |
3.2%
|
注目ランキング導出方法について
注目ランキングは、2023年5月の産業用コネクタページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
産業用コネクタ38製品が登録されています。
フィルター β版
さらに産業用コネクタを絞り込む
アメリカン電機株式会社
豊富な差し込みプラグ品種の製品を形態ごとに区分し、それぞれ定格(電流)ごとに販売しています。 加工機や成形機、工作機や半導体製造装...
トキトレーディング株式会社
日本国内用の電源ケーブルはPSEマーク付き、海外輸出用のACコードはUL、VDE、KC、CNS、CCC、STQC、IRAM規格等に適合しています。産業機...
トキトレーディング株式会社
日本国内用の電源ケーブルはPSEマーク付き、海外輸出用のACコードはUL、VDE、KC、CNS、CCC、STQC、IRAM規格等に適合しています。産業機...
トキトレーディング株式会社
日本国内用の電源ケーブルはPSEマーク付き、海外輸出用のACコードはUL、VDE、KC、CNS、CCC、STQC、IRAM規格等に適合しています。産業機...
トキトレーディング株式会社
ロック機能付きの抜け防止対策ができるACコードです。貴社の装置はそのままロック仕様に変換できます。日本国内用はPSEマーク付き、在庫...
トキトレーディング株式会社
ロック機能付きの抜け防止対策ができるACコードです。貴社の装置はそのままロック仕様に変換できます。日本国内用はPSEマーク付き、在庫...
トキトレーディング株式会社
当社のACアダプターは二次側のコネクタがご選択いただけます。在庫品はプラグ接続済です。お客様の指定コネクタを当社で調達したり、お...
トキトレーディング株式会社
嵌合性に優れた、誤配線防止の工夫がある、目視困難な狭い場所でも音と指先の感触で接続できる、耐久性のある金属製コネクタや軽くて扱...
トキトレーディング株式会社
ODU防水防塵コネクタ-Fシリーズは、ハーフシェルによるコーディングタイプのコネクタです。 このコネクタはブラインド着脱可能です。 ブ...
トキトレーディング株式会社
ODU防水防塵コネクタL、K、Bシリーズ ・誤嵌合防止の工夫・ツメ・溝・コーディングキー有 ・防水防塵IP68 (LシリーズはIP50) ・コーデ...
トキトレーディング株式会社
ODU防水防塵コネクタL、K、Bシリーズ ・誤嵌合防止の工夫・ツメ・溝・コーディングキー有 ・防水防塵IP68 (LシリーズはIP50) ・コーデ...
トキトレーディング株式会社
ODU防水防塵コネクタL、K、Bシリーズ ・誤嵌合防止の工夫・ツメ・溝・コーディングキー有 ・防水防塵IP68 (LシリーズはIP50) ・コーデ...
トキトレーディング株式会社
嵌合性に優れた、誤配線防止の工夫がある、目視困難な狭い場所でも音と指先の感触で接続できる、耐久性のある金属製コネクタや軽くて扱...
トキトレーディング株式会社
嵌合性に優れた、誤配線防止の工夫がある、目視困難な狭い場所でも音と指先の感触で接続できる、耐久性のある金属製コネクタや軽くて扱...
トキトレーディング株式会社
ODU社製ミニスナップハーメチックコネクタ MINI-SNAP Hermetic 嵌合性に優れた、誤配線防止の工夫がある、目視困難な狭い場所でも音と...
トキトレーディング株式会社
簡単に着脱できるのに確かなロック機能付き、ODU-AMCプッシュプルコネクタは、目視確認困難・手の届きにくい・狭いスペースでも指先のカ...
トキトレーディング株式会社
ODU-AMC®着脱簡単コネクタ (ブレークアウェイ) は、着脱が簡単なブレークアウェイ機能を備えています。 優れた勘合性と抜け防止ロック...
トキトレーディング株式会社
嵌合性に優れた、誤配線防止の工夫がある、目視困難な狭い場所でも音と指先の感触で接続できる、耐久性のある金属製コネクタや軽くて扱...
トキトレーディング株式会社
ODU-AMC高密度小型コネクタは、小さいコネクタに最大極数を確保し、直径10.0mm~18.5 mmに最大40極まで実装可能です。 信号だけでなく電...
トキトレーディング株式会社
ODU-MINI-SNAP-PC 丸型プッシュプル コネクタです。 樹脂製EMC対応コネクタ ・樹脂ハウジング ・保護等級IP50 (嵌合時IP67) ・シール...
トキトレーディング株式会社
耐着脱10万回以上の耐久性のあるドッキング、ロボット用コネクタです。FA産業ロボット用耐久コネクタとして、耐挿抜10万回以上の耐久性...
トキトレーディング株式会社
ワンタッチ着脱、作業効率アップ、自由自在な組合せが可能な、ODU-MAC ホワイトライン モジュール コネクタです。 ODU-MAC®ホワイトラ...
トキトレーディング株式会社
コンパクトで高性能、用途に応じて様々なコネクタを自由自在に組み合わせが可能な、ODU-MAC シルバーライン モジュール コネクタです。 ...
トキトレーディング株式会社
一ヵ所にまとめてスマート着脱が可能です。専用工具などは不要で、用途に応じて様々なコネクタの組み合わせが自由自在なODU-MACブルーラ...
トキトレーディング株式会社
アイティティキャノン (ITT CANNON ) 社製の純正XLRコネクタは、 嵌合性に優れた、アルミ製の軽くて扱いやすい金属製のコネクタです。 ...
Metoreeに登録されている産業用コネクタが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
カタログを種類ごとに探す
Φ4.7mmの小型・軽量タイプの防水コネクタ/非防水コネクタシリーズです。防水性能はIP67,68準拠しており、広範囲の分野での使用が可能となっています。ロック...
2022年7月14日
掲載内容ものづくり工場向けのアプリケーション例1.工場内のFA機械、IoTの通信システム2.FA機器用コネクタ3.制御盤内のコネクタ、I/O機器4.サーバ、デー...
2023年1月25日
METZ CONNECT商品総合カタログ (和文)RJ45,M12(プラグ、ジャック)ネットワークケーブル中継コネクター(クラスEA, FA)埋め込みプラグDINレールハウジン...
2023年1月25日
M12イーサネットコネクタ製品概要1.M12 Dコード Xコード 金属製現地成端コネクタ2.M12-RJ45 変換ジャック3.M12 Dコード Xコード パッチケーブル ...
2023年1月25日
M12イーサネットコネクタの技術アドバンテージ解説1.耐ノイズ性向上→クロストークのマージン2.豊富な選択肢→製品バリエーションが広い3.耐振動性能4.鉄道...
2023年1月25日
RSのプライベートブランド「RS PRO」の製品は厳しい国際基準に従う監査と、耐久性と一貫性の検査が実施され、熟練したエンジニアによりテストが行われていま...
2023年5月9日

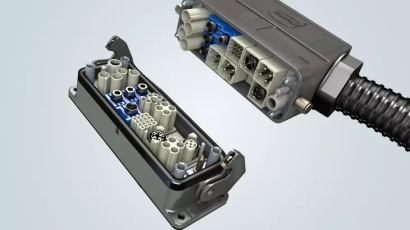

モジュラー式耐環境角型コネクタの事実上の業界標準となっているハーティングのHanコネクタシリーズは、高い防塵防水性を備え、モジュール単位で信号、電力、...
2023年1月30日
コネクタ評価関連の情報をまとめた冊子です。当社で対応可能な評価、それに纏わる事例などを掲載しています。
2022年12月23日
弊社では、お客様のご要望に応じ特注品を設計・製造致します。■コンパクトなコネクタ構造■軽い挿抜力デザイン■接点にベリリウム銅合金製バンドコンタクトを使...
2023年3月13日
アメリカン電機で取り扱いのある豊富なプラグ・コネクタ品種の製品を形態ごとに区分し、それぞれ定格(電流)ごとに紹介しています。定格電流:15A・20A・30A・...
2022年11月30日
アメリカン電機で取り扱いのある豊富な防水プラグ・防水コネクタ品種の製品を形態ごとに区分し、それぞれ定格(電流)ごとに紹介しています。定格電流:15A・20...
2022年11月30日
~耐熱耐寒埋込コンセント&プラグ~-50℃〜100℃の環境下での使用に適しています。耐熱として鋳造所や溶鉱炉のそば、耐寒として冷凍倉庫や寒冷地などでお使い...
2023年3月23日
SamWoo社 製品総合カタログ防水コネクタをはじめ、産業用、放送関連機器用、基地局用など多彩なコネクタをラインアップ個別製品の資料などは弊社ホームペー...
2022年11月25日
産業用コネクタのカタログ23件分をまとめてダウンロードできます!お迷いの方は便利な無料の一括ダウンロード機能をご利用ください。
企業
株式会社アイティティキャノン ConneX株式会社 株式会社リンスコネクト アールエスコンポーネンツ株式会社 株式会社エスケイ工機 ハーティング株式会社 JAPAN TESTING LABORATORIES株式会社 古河電工パワーシステムズ株式会社 Fischer Connectors グレンエアジャパン アメリカン電機株式会社 株式会社トーコネ 株式会社トラストコンポーネンツシングルペアイーサネットとも呼ばれるEthernet(1000BASE T1)ハイスピードコネクタは、自動車ならびに産業用の転送用コネクタです。
ツイストペア銅ケーブルで動くように設計されており、シールドの有無に関わらず用いることができます。
ケーブル配線は少ないスペースに納まるため、製品の軽量・小型化が可能になっています。
新世代の自動車に用いられている他、その他の機械やロボットなど、転送技術を用いるアプリケーションに適したコネクタとなっています。
フエニックス・コンタクト株式会社の「デバイスプラグインコネクタ1065796」は、前面取付け型の丸形コネクタです。
気候への耐久性能が高い素材であるPPEをハウジングの素材に用いて作られています。
そのため屋内および屋外どちらでの使用にも適したモデルとなっています。
ねじでの接続テクノロジーを用いていることから、既存のコネクタヘッドとの相性も良く、万能に収納することができることに加えて、ロック解除が可能となるロック機構を採用しているのが特長です。
「CoolSplice クイック コネクト スプライス」は、屋外の厳しい外部環境から守られなければいけない環境下でも使用ができるコネクタです。
このうちスタンダードシリーズコネクタは、22AWG~12AWG(0.35㎟~4.0㎟)の単線や、より線状のワイヤを接続するのに適したモデルとなっています。
特別な道具を使わずに速く容易につなぎ合わせることができます。
さらに、目で線の接続状態を確認することができるため、正確かつ高いレベルで接続させることが可能なモデルです。
産業用イーサネットコネクタであるXS5/XS6は、産業用ネットワークに対応したイーサネットをベースとしたモデルです。
このうちRJ45コネクタは、ケーブルの引き回しスペースを減らしており、ケーブルにはLSZHとPURの2種類を採用しています。
両種類とも両側コネクタ付きケーブルであり、コネクタハウジングにはPC樹脂を用い、コンタクトには銅合金を、シールドには黄銅を使用しています。
通信・ノイズ特性に優れており、FA環境に適したコネクタとなっています。
