バッテリーコネクタとは
バッテリーコネクタとは、バッテリーと電子製品の接続の際に使用される相互接続デバイスです。
携帯電話・コンピュータ・医療機器などの携帯型電子製品に使用されているため、小型化が進んでいます。電圧ごとに色や形状を変えたものを組み付けることで、誤組付けを防止することが可能です。
バッテリーへの使用に適していますが、スライド式または圧縮式モジュールの接続など電池関連以外にも多種多様な用途に使用されています。
バッテリーコネクタの使用用途
大電流の高負荷に耐え、保守が不要なコネクタであるため電気自動車、潜水艦、モータースポーツ分野で使用されています。組付けを外すだけで安全にメンテナンス・確認が可能です。
シンプルな構造であることから信頼性が高いため、医療機器や輸送機器に使用されています。リチウムイオンバッテリーから単位面積に対する電力容量が大きく、形状の自由度が高いリチウムポリマーバッテリーの技術が進歩しているのに伴い、バッテリーの薄型・小型化が進んでいます。
バッテリーコネクタの原理
1. バッテリーコネクタの端子
バッテリーコネクタは、バッテリーのプラス及び－端子のどちらにも対応するように設計されています。コネクタを電圧ごとに色分けすることで同じ色と組み付ける、または狙い通りの組み合わせではない場合は組み付かないように形状を変えることで誤配線を防ぎます。
シンプルな構造であるため設計の柔軟性が高く、極数・動作高・端子ピッチによってサイズ変更が容易です。また、エンドツーエンドスタックとコンタクトには様々な金属が使用されているため、高サイクル寿命を実現します。
2. ピンの役割
バッテリーパックとの接続の際は、システムとバッテリーパックの間にパワーの入出力フローが必要です。入出力フローをバッテリーコネクタのピンが担っています。
例えば、8ポジションコネクタを使用する場合、システムからバッテリーパックへのパワーフロー用に3つのピンと、バッテリーパックからシステムへのパワーフロー用に別の3ピンを使用します。
バッテリーコネクタの選び方
バッテリーとの接続方式には、リーフタイプ・ポゴピンタイプ・プラグインタイプなど、用途に合わせて適した方式を選択します。携帯電話など薄型バッテリーには、リーフタイプが適しています。
ヘッダの種類として、キーレス取り付けまたは左側/右側キーイング構成の垂直あるいは水平マウント用のヘッダもあります。そのため、0° ～ 90°の角度範囲での組付け・取り外しにも対応しており、バッテリーパックとシステムとの位置関係に合わせたバッテリーコネクタの選定が可能です。
バッテリーコネクタのその他情報
1. 定格電流
バッテリーコネクタの最大電流容量は、ピンあたりの最大電流に端子数を乗算するわけではなく、単一端子を使用した場合の容量が最大電流容量と定義されます。そのため、パワーの伝送で多数端子を使用した場合、個々の端子の最大電流容量は減少します。
2. 設計時の注意点
製品属性を理解することで、目的の用途に対する最良の製品を選択できます。重要な物理属性としてはポジション数、コネクタタイプ、マウント角度等が挙げられます。
システムとバッテリーパックの間で必要な合計電流や耐久性篏合サイクル、動作温度などを確認しておくことも重要です。
3. バッテリーコネクタの互換性

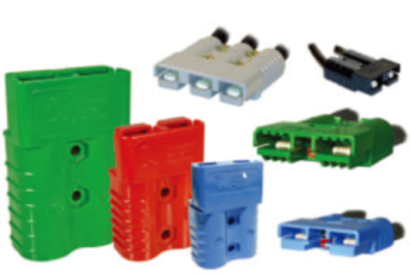

バッテリーコネクタはソケットとプラグの差がなく、同一形状であることから保管も容易です。充電器やDC / DCコンバータなど、50A以下の比較的大きな電流が流れるケーブル用のコネクタであるコネクタのことをアンダーソンコネクタと呼びます。
バッテリーコネクタはアンダーソンコネクタとの互換性もあり、組付け、取り外しが容易です。
参考文献
https://www.solton.co.jp/catalog/pdf/MC_Applications-B%20BCC.pdf
https://jp.rs-online.com/web/c/connectors/mains-dc-power-connectors/battery-connectors/
https://www.smk.co.jp/products/subindex/Battery_Connectors/?seni=bun
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
バッテリーコネクタのカタログ一覧はこちら
企業
株式会社ヨコオ 日本コネクト工業株式会社バッテリーコネクタのメーカー11社一覧
*一部商社などの取扱い企業なども含みます。
企業の並び替え
- 標準
- 従業員数順
- 資本金の大きい順
- 設立年古い順
- 設立年新しい順
- 上場企業順
バッテリーコネクタ 2023年10月のメーカーランキング
*一部商社などの取扱い企業なども含みます2023年10月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 日本圧着端子製造株式会社 |
20.0%
|
| 2 | 日本航空電子工業株式会社 |
17.1%
|
| 3 | ヒロセ電機株式会社 |
14.3%
|
| 4 | スガツネ工業株式会社 |
11.4%
|
| 5 | グローバル電子株式会社 |
8.6%
|
| 6 | 株式会社ソルトン |
8.6%
|
| 7 | タイコエレクトロニクスジャパン合同会社 |
8.6%
|
| 8 | SMK株式会社 |
5.7%
|
| 9 | アンフェノールジャパン株式会社 |
2.9%
|
| 10 | ダイトロン株式会社 |
2.9%
|
注目ランキング導出方法について
注目ランキングは、2023年10月のバッテリーコネクタページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- 日本航空電子工業: 9,427人
- ヒロセ電機: 5,070人
- SMK: 4,963人
設立年の新しい会社
- グローバル電子: 1978年
- ソルトン: 1974年
- 稲電機: 1966年
歴史のある会社
- SMK: 1925年
- スガツネ工業: 1930年
- アンフェノールジャパン: 1932年
バッテリーコネクタのカタログ 5件
Metoreeに登録されているバッテリーコネクタが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
- 全ての企業
- 日本コネクト工業
- ヨコオ
カタログを種類ごとに探す
- 全ての種類
- 製品個別カタログ
- ノウハウカタログ
株式会社ヨコオ
モバイル情報端末機器 採用事例
カタログ概要
◆モバイル端末のバッテリー接続、クレードル接続用途
タグ付けカテゴリ
バッテリーコネクタ スプリングピンコネクタ フローティングコネクタ スプリングピン +22022年5月12日
株式会社ヨコオ
光学機器 採用事例
カタログ概要
◆光学機器におけるレンズマウントなどの交換レンズ接続用途 ◆ウェアラブルカメラにおける充電クレードル接続用途 レンズマウントなどのアクセサリー接続用途...
タグ付けカテゴリ
バッテリーコネクタ スプリングピンコネクタ スプリングピン メスコネクタ +12022年5月11日
株式会社ヨコオ
産業機器 採用事例
カタログ概要
◆物流倉庫などの搬送用ロボットの充電時及び通信時の接続コネクタ用途
タグ付けカテゴリ
バッテリーコネクタ スプリングピンコネクタ ケーブルグランド スプリングピン +22022年5月11日
株式会社ヨコオ
無線機器 採用事例
カタログ概要
無線機器のバッテリー接続・クレードル接続・アクセサリー接続などの着脱用途
タグ付けカテゴリ
バッテリーコネクタ スプリングピンコネクタ スプリングピン メスコネクタ +12022年5月11日
日本コネクト工業株式会社
スプリングプローブコネクタ
カタログ概要
【8Y127シリーズ・8Y254シリーズ・8Y500シリーズ】は、-40～＋160℃(8Y127は150℃)と広い温度範囲下で使用できるスプリングプローブコネクタ。面実装タイプとデ...
タグ付けカテゴリ
バッテリーコネクタ スプリングピンコネクタ スプリングピン2023年4月20日
バッテリーコネクタ4選
日本圧着端子製造株式会社
バッテリーコネクタ
画像出典:
日本圧着端子製造株式会社公式サイト特徴
バッテリーコネクタ BTTシリーズは、薄型化されている携帯電話などの小型端末に対応した、低背タイプのバッテリーコネクタです。
一般仕様として、定格電流２アンペア、定格電圧２０ボルトとなっています。
ロングストロークでハロゲンフリー、ベリリウムフリーに対応していることなどが特徴です。
主な用途として、低背型のバッテリー用コネクタとして、携帯電話やスマートフォンなどの携帯用小型端末機器に使用することが出来ます。
日本圧着端子製造株式会社の会社概要
- 会社所在地: 大阪府大阪市中央区道修町三丁目4番7号
- 会社サイト
- 創業: 1957年
- 従業員数: 1,963人
タイコエレクトロニクスジャパン合同会社
バッテリーコネクタ
画像出典:
タイコエレクトロニクスジャパン合同会社公式サイト特徴
バッテリーコネクタ 2199206-1シリーズは、携帯端末用のDCジャックコネクタです。
ピッチは2.5mmから6.5mmで、極数は２から６まであり、幅広い選択肢があることで高い柔軟性によりニーズに合った設計を行うことが出来ます。
低背型でフローティングバッテリー相互接続システムで構成されており、定格電流は1.5アンペアから3アンペアとなっています。
主な用途として、携帯電話やデジタルカメラ、タブレットPCなどの各デバイスで幅広く使用することができます。
タイコエレクトロニクスジャパン合同会社の会社概要
- 会社所在地: 神奈川県川崎市高津区久本3-5-8
- 会社サイト
- 創業: 1957年
- 従業員数: 1,300人
スガツネ工業株式会社
ワンタッチバッテリーコネクタ
画像出典:
スガツネ工業株式会社公式サイト特徴
バッテリーコネクターQP2000シリーズは、工具を用いることなくワンタッチで取り付けと取り外しすることができるバッテリーコネクターです。
特別な工具を必要としないため、コネクタの着脱が容易に行うことができるため、こまめにケーブルを外すことで、使用頻度が少ないバッテリーなどが放電してしまうのを防ぐことができます。
コンパクトな設計でデザイン性が高く、バッテリー端子がSAE規格やDIN規格に適合しています。
主な用途として、トラック、キャンピングカー、建設用機器、農機具などや、太陽電池、道路工事用や非常用の照明装置などに使用することが出来ます。
スガツネ工業株式会社の会社概要
- 会社所在地: 東京都千代田区岩本町2-17-9
- 会社サイト
- 創業: 1930年
- 従業員数: 505人
- 資本金: 400,000,000円
アンフェノールジャパン株式会社
H4コネクタ 太陽電池モジュール用中継コネクタ
画像出典:
アンフェノールジャパン株式会社公式サイト特徴
太陽電池モジュール用中継コネクタ H4シリーズは、太陽光発電システムのための中継コネクタで、1500ボルトに対応しています。
UL6703とTUV IEC62852の認証を取得した安全設計で、業界最高水準と高い信頼性を備えています。
RADSOK技術を用いた多点接触のソケットコンタクトを採用し、大電流に対応することができます。
端子部分がスナップイン構造をしているので、特別な工具を必要としないワンタッチ接続が可能であり、嵌合時の防水と耐候性に優れています。
アンフェノールジャパン株式会社の会社概要
- 会社所在地: 滋賀県栗東市出庭471-1
- 会社サイト
- 創業: 1932年
- 従業員数: 73人
