ボールバルブ (英: Ball Valve) とは、弁体は球状 (ボール形)で中央に穴あけされ、ボディ (弁箱) 内のシート (弁座) に挟まれ組み込まれているバルブです。
液体や気体などの流体を、弁体のボールを90 度回転させることで、流体を遮断して流路を閉止します。ボールバルブは、JIS B0100 バルブ用語 Glossary of terms for valves で、「弁箱内で弁棒を軸として球状の弁体が回転するバルブの総称。弁体には、全面球及び半面球がある。」と規定されています。
開弁時に弁体のボールが流路に残らないため圧力損失が小さく、流量調節での使用はせず全開・全閉で使用されます。

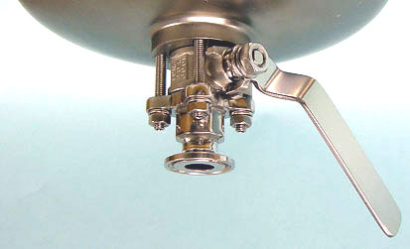

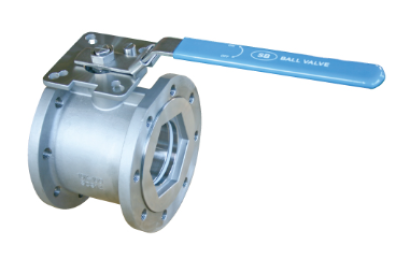

図1. ボールバルブの使用例
ボールバルブは、操作が容易でシンプルな構造でコンパクトなため、家庭用、一般産業用、など幅広く使用されています。一般的にボールバルブは、ボールの中間位置の開度で使用すると、ボディ (弁体) とボール (弁体) の間に流体が溜まるため、全開もしくは全閉で使用します。したがって、止弁として遮断目的で使用されるバルブです。
ボールバルブのボール (弁体) は、ステム (弁軸) に取り付けられたハンドルを90度回すことで、開弁・閉弁ができるため、操作性に優れ操作時間が短いという長所があります。また、開弁中にボールが流路に残らないので、圧力損失が小さくなります。
流路に段差などが少なく、スラリーや固形物を含む流体の配管にも使用可能です。スラリーとは、固体と液体との混合物で、細かく粉砕した石炭や鉱石などと水を混ぜて泥状にして、搬送するために使用します。
図2. ボールバルブの開閉弁状態と流体の流れ
ボールバルブは、ボディ (弁箱) 内部のボール (弁体) とシート (弁座) の面接触で、流体を閉止しています。この状態でボールの穴中心は、ボディ開口部中心に対して90度に位置しています。ボールを90 度回転させると、ボールの穴中心はボディ開口部中心と同芯になり、流体が流れる仕組みです。
この開閉操作に必要な力は、ボールの球面とシートとの摩擦抵抗に比例します。バルブ呼び径が大きくなるほど開閉操作に必要な力も増加します。したがって、呼び径の大きいバルブはギヤ操作機 (減速機) を搭載した回転ハンドルを採用されています。
ボールバルブは、ボディ内部と出入口配管の流路面積に差が少ない、フルボアポートバルブも多く、流路はほぼ直線のため、全開時の圧力損失が極めて小さいことが特長です。
図3. ボールバルブの構造
ボールバルブは主に、ボディ (弁箱) 、ディスク (弁体) 、ステム (弁軸) 、ハンドルなどで構成されています。ボールバルブは、ハンドルまたはアクチュエータによって操作されます。
ハンドルはステムに取り付けられ、回転をステムに伝達するのが役割です。開弁時はハンドルの回転でボールが90度回転し、閉弁時はボールが逆回転します。
図4. ボールバルブの操作・駆動方式
ボールバルブは、主に下記3種類の開閉させるための操作・駆動方式があります。
ボールバルブは、下記の3種類のボア形状があります。ボアとは、ボディ内の流路内径です。
図5. ボールの支持方法
ボールバルブは、下記2種類の回転するボールの支持方法があります。
フローティング式 (遊動ボール形)
フローティング式は、ボディ内部に取り付けられたシートで、ボール挟み込み支持する構造です。ボールの溝にステム角型端部がはまり込み、ボールを回転させます。
ボールの溝は、全閉時に流体流れ方向と平行となり、ボールがわずかにスライドして、流体圧力でシールに押し付けられ密閉性を確保します。低圧 (~JIS20K、CL300) 、小口径 (~DN200) に使用されるのが一般的です。
トラニオン式 (固定ボール形)
トラニオン式は、ボール上部はステム (弁軸) 、下部はトラニオン (回転軸) で支持され回転する構造です。ボールの上下を回転軸に支えられ、流体圧力の影響を受けにくく、シートはシートホルダに内蔵されたばねに押され、ボールに接触して密閉します。高圧 (JIS30K、CL600以上) 、大口径 (DN250以上) に使用されるのが一般的です。
ボディ材質は、下記のような要件に基づき選定します。詳細は各メーカのカタログ等を参照してください。
一般的にボールバルブのシートは、樹脂や炭素繊維製のソフトシールと金属製のメタルシートがあります。
ソフトシール
PTFE (テフロン) やPTFEにカーボン系剤など充填したものがあります。最高使用温度は、PTFE単体で約150℃、PTFEにカーボン系剤など充填したもので約300℃になります。
PTFE製のシートは、耐薬品性と摩擦抵抗が小さく操作性に優れていることが特長です。また、炭素繊維素静のシートがあり、最高使用温度は約500℃になります。
メタルシート
炭素鋼やステンレス鋼素材に、シートのボール接触面に高硬度ニッケル合金を溶射しています。この場合は、ボール方面も同じ溶射を施工しています。
メタルシートは、最高使用温度は約500℃までで、ソフトシートでは対応が困難な高温流体、粉体、スラリー、粘性流体に適用します。
