放熱シートについての概要、用途、原理などをご説明します。また、放熱シートのメーカー17社一覧や企業ランキングも掲載しておりますので是非ご覧ください。放熱シート関連企業の2024年6月注目ランキングは1位:タツタ電線株式会社、2位:ゼオン化成株式会社、3位:株式会社マックエイトとなっています。

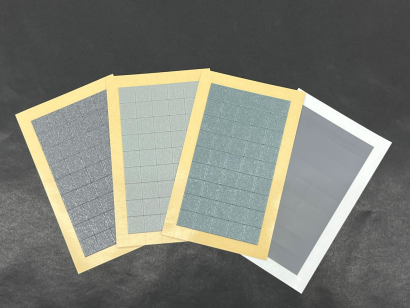

放熱シートは熱を伝えやすい(熱伝導が良い)シートで熱伝導シートと呼ばれることもあります。
シートにはシリコーンやポリオレフィンなどの樹脂素材が使われていることが多く、金属フィラーと呼ばれる細かい金属粉を含有させることで熱伝導性を高めたものもあります。最近ではカーボンを使った、俗に言う炭素繊維系の放熱シートも増えています。
熱伝導性を保ちながら電気的には絶縁させたい時にはセラミックスフィラーと呼ばれる細かいセラミックス粉を含有させて電気絶縁性を持たせることもできます。
放熱シートはパソコンや家電製品だけでなく分析装置など幅広い製品で使用されています。CPUなど発熱が大きい電子部品のほか、柔らかい特徴を活かし凹凸がある物体の温度上昇にも放熱シートは使われます。
放熱したい物体に直接貼り付けて放熱シートを介して空気中に放熱するだけでなく、放熱したい物質とヒートシンクと呼ばれるアルミや銅など熱伝導率が良い金属放熱フィンの間に貼り付けることで対象物を効率的に冷却するために使用されることもあります。
放熱を目的としたデバイスとしては放熱シート以外にヒートシンクやヒートパイプ、放熱ブロックなどがあり、これらのデバイスは主に金属製で放熱シートを上回る熱伝導率を持っています。しかし金属製で固いため放熱したい物体との密着性が悪く、その間に入る空気によって熱伝導が悪くなってしまうことがあります。
放熱シートは放熱したい物体との密着性を高めることができるためシート単体だけでなく、金属製の放熱デバイスと放熱したい物質の間にいれることで排熱の効率を高められます。
放熱シート以外に密着性を高めるものとしては放熱グリースがあります。放熱グリースは表面の細かい凹凸に密着するため空気層が入らないため熱伝導性が高く、金属フィラーなどが含有されたグリースでは熱伝導が更に上がります。しかしグリースは塗布した厚みのばらつきが大きく、熱伝導率のばらつきも生じます。それに対して放熱シートは貼るだけなので厚みのばらつきも生じず、熱伝導性も安定するという特徴があります。
*一部商社などの取扱い企業なども含みます。
2024年6月の注目ランキングベスト10
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | タツタ電線株式会社 |
21.1%
|
2 | ゼオン化成株式会社 |
12.6%
|
3 | 株式会社マックエイト |
10.5%
|
4 | 古河電気工業株式会社 |
8.4%
|
5 | デンカ株式会社 |
8.4%
|
6 | 持田商工株式会社 |
7.4%
|
7 | 株式会社ワイドワーク |
6.3%
|
8 | 株式会社タイカ |
4.2%
|
9 | ミノル株式会社 |
4.2%
|
10 | 積水ポリマテック株式会社 |
4.2%
|
注目ランキング導出方法について
注目ランキングは、2024年6月の放熱シートページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
製品の閲覧数をもとに算出したランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
平均返答時間が24時間以内の企業の中での注目ランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
57 点の製品がみつかりました
株式会社タイカ
230人以上が見ています
最新の閲覧: 40分前
返信の比較的早い企業
100.0% 返答率
20.3時間 平均返答時間
発熱体とヒートシンクなどの冷却部品の隙間に入れ、空気溜まりを除去するシートタイプの放熱材です。高い熱伝導率とαGELの並外れた柔らかさを持ち、密着性・...
6種類の品番
株式会社タイカ
220人以上が見ています
最新の閲覧: 35分前
返信の比較的早い企業
100.0% 返答率
20.3時間 平均返答時間
発熱体とヒートシンクなどの冷却部品の隙間に入れ、空気溜まりを除去するシートタイプの放熱材です。高い熱伝導率とαGELの並外れた柔らかさを持ち、密着性・...
4種類の品番
株式会社タイカ
220人以上が見ています
最新の閲覧: 23時間前
返信の比較的早い企業
100.0% 返答率
20.3時間 平均返答時間
発熱体とヒートシンクなどの冷却部品の隙間に入れ、空気溜まりを除去するシートタイプの放熱材です。高い熱伝導率とαGELの並外れた柔らかさを持ち、密着性・...
4種類の品番
株式会社タイカ
190人以上が見ています
返信の比較的早い企業
100.0% 返答率
20.3時間 平均返答時間
発熱体とヒートシンクなどの冷却部品の隙間に入れ、空気溜まりを除去するシートタイプの放熱材です。高い熱伝導率とαGELの並外れた柔らかさを持ち、密着性・...
6種類の品番
株式会社タイカ
190人以上が見ています
最新の閲覧: 16時間前
返信の比較的早い企業
100.0% 返答率
20.3時間 平均返答時間
発熱体とヒートシンクなどの冷却部品の隙間に入れ、空気溜まりを除去するシートタイプの放熱材です。高い熱伝導率とαGELの並外れた柔らかさを持ち、密着性・...
5種類の品番
株式会社タイカ
190人以上が見ています
返信の比較的早い企業
100.0% 返答率
20.3時間 平均返答時間
発熱体とヒートシンクなどの冷却部品の隙間に入れ、空気溜まりを除去するシートタイプの放熱材です。高い熱伝導率とαGELの並外れた柔らかさを持ち、密着性・...
5種類の品番
株式会社ワイドワーク
140人以上が見ています
返信のとても早い企業
100.0% 返答率
1.1時間 平均返答時間
■特徴 ・発熱体 (CPU等) と放熱体 (CPUクーラー、ヒートシンク等) の間に挟んで使用します。 ・細かな凹凸のすき間を埋め、効率よく熱をヒートシンクに伝える...
2種類の品番
株式会社タイカ
150人以上が見ています
返信の比較的早い企業
100.0% 返答率
20.3時間 平均返答時間
発熱体とヒートシンクなどの冷却部品の隙間に入れ、空気溜まりを除去するシートタイプの放熱材です。高い熱伝導率とαGELの並外れた柔らかさを持ち、密着性・...
6種類の品番
株式会社タイカ
100人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
20.3時間 平均返答時間
発熱体とヒートシンクなどの冷却部品の隙間に入れ、空気溜まりを除去するシートタイプの放熱材です。高い熱伝導率とαGELの並外れた柔らかさを持ち、密着性・...
6種類の品番
有限会社オントレーディング
210人以上が見ています
最新の閲覧: 1日前
■製品概要 「TMシート」は古河電工が長年培った絶縁テープの押出・圧延技術を応用し、熱伝導性または電磁波吸収用のフィラーを高充填しても、柔軟性のあるシ...
7種類の品番
伯東株式会社
160人以上が見ています
100.0% 返答率
■特徴 高性能製品は、最小の熱抵抗が要求されるアプリケーションで使用されます。薄いボンドライン厚 (<50μm) で熱伝導グリース、フェイズチェンジマテリアル...
6種類の品番
