ヒートシンクとは
ヒートシンク(heat sink)とは、冷却を目的に機器へ取り付けられる部品です。主に電子機器に対して使用され、過度な温度上昇を防ぎます。放熱板とも呼ばれます。
原理や構造が非常に単純で、物理的な動作を必要としません。そのため、故障しにくいというメリットがあります。
ヒートシンクの使用用途
ヒートシンクは、発熱を伴う電子部品などに組み合わせて使用されます。代表例はパソコンのCPU冷却です。
CPUなどの電子部品は、内部に半導体や導電体を使用しています。これらのパーツは動作時に常時発熱しており、発熱を放置すると電子製品内部の温度が上昇して、周囲のニスを溶かしたり、半導体部品を焼損させたりします。ヒートシンクでこれらの発熱部品を放熱すると、過熱による故障を防げるようになります。
通常のCPUではヒートシンクを取り付けた上で、ファンを用いて冷却しています。これらをセットでCPUクーラと呼びます。
ヒートシンクの原理
ヒートシンクは、金属を櫛状に並べた構造とします。櫛部分をフィンと呼び、櫛状にすることで表面積を増やして放熱性能を高めます。ヒートシンクの原理は熱力学第二法則です。これは、熱が必ず高温物質から低温物質へ流れるという、極めて単純な原理です。
したがって、ヒートシンクのみで運用した場合は、大気温度以下に下げられません。そのため、小型の電子部品や耐熱温度が高い機器対して使用します。ヒートシンクに合わせてファンやポンプを用いて強制循環を行うことで、冷却効率を向上できます。
発熱量が多い場合は、ペルチェ素子やヒートポンプなど、冷却効率がさらに高い機器を使用します。
ヒートシンクのその他情報
1. ヒートシンクの性能
ヒートシンクの性能は主に「熱抵抗」によって示されます。熱抵抗とは温度の伝わりにくさを示す値であり、「ある物体に1ワットの熱を加えたら何度温度が上昇するか」を意味します。熱抵抗の単位は「K/W」または「℃/W」です。
熱抵抗はヒートシンクの表面積や利用する素材によって異なり、値が小さいものほど性能が高くなります。表面積を大きくすることで最も効率良く熱抵抗を低減できるため、ヒートシンクは櫛状や蛇腹状に設計されます。
ヒートシンクの性能を示す値としては、圧力損失もあります。圧力損失はヒートシンクを通る空気や冷却水の抵抗を示したもので、値が低いほど高性能です。
2. ヒートシンクの素材
ヒートシンクの素材には熱伝導性が高い金属が使用されます。アルミニウム合金や真鍮・青銅といった銅素材、あるいは銀や鉄などの金属が用いられます。熱伝導性が良いのは銅素材ですが、重量があり高価です。そのため、ヒートシンクの素材として用いられることは稀と言えます。
それに対してアルミニウムは軽量低コストです。アルミニウムは自己放熱性も高く、風量が少ない環境ではアルミニウムが銅より適している場合もあります。
ヒートシンクの素材としては主にアルミニウムが用いられます。アルミニウムでは必要スペックを満たさない場合に他素材が検討されます。
参考文献
https://www.alu4all.com/what-is-a-heat-sink-and-its-working-principle/
https://www.furukawa.co.jp/jiho/fj115/fj115_16.pdf
https://www.koaglobal.com/-/media/Files/KOA_Global/technology/seminar_doc/CEATEC2019session1forWEB.pdf?la=ja-JP&hash=E38C0CD04A078CEC167CE17E0D449029
https://www.micforg.co.jp/jp/c_ref2.html
https://www.denshi.club/parts/2016/01/2.html
http://www.hardwarepartss.com/Company-news/775.html
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
ヒートシンクのカタログ一覧はこちら
企業
三協サーモテック株式会社 Huizhou Guanghai Electronic Insulation Materials Co., Ltd. エムケーオー企画 日本電気硝子株式会社ヒートシンクのメーカー28社一覧
*一部商社などの取扱い企業なども含みます。
企業の並び替え
- 標準
- 従業員数順
- 資本金の大きい順
- 設立年古い順
- 設立年新しい順
- 上場企業順
ヒートシンク 2023年09月のメーカーランキング
*一部商社などの取扱い企業なども含みます2023年09月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 水谷電機工業株式会社 |
10.7%
|
| 2 | 株式会社放熱器のオーエス |
8.5%
|
| 3 | 株式会社シーユーアイ・ジャパン |
6.2%
|
| 4 | 古河電気工業株式会社 |
6.1%
|
| 5 | 株式会社ホクサ |
5.6%
|
| 6 | 三協サーモテック株式会社 |
5.5%
|
| 7 | タイコエレクトロニクスジャパン合同会社 |
5.3%
|
| 8 | 株式会社アルファ |
4.9%
|
| 9 | 株式会社アライ |
4.6%
|
| 10 | 日本電気硝子株式会社 |
4.4%
|
注目ランキング導出方法について
注目ランキングは、2023年9月のヒートシンクページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- 古河電気工業: 4,201人
- 日本電気硝子: 1,687人
- タイコエレクトロニクスジャパン: 1,300人
設立年の新しい会社
- 三協サーモテック: 2014年
- NJT銅管: 2011年
- LEADING EDGE ASSOCIATES: 2010年
歴史のある会社
- カワソーテクセル: 1877年
- 古河電気工業: 1884年
- Ohmite Manufacturing Company: 1925年
ヒートシンクの製品 105件
ヒートシンク105製品が登録されています。
105 件の製品がみつかりました
株式会社シーユーアイ・ジャパン
冷却部品 ボードレベル・ヒートシンク / 押出ヒートシンク
CUI Devicesの一連の押出アルミニウム・ヒートシンクは、ハイパワーアプリケーションでの放熱を向上させる複雑なフィン構造と大きな表面...
株式会社あすか電子サービス
純アルミ製 放熱効果アップ FP加工ヒートシンク
■概要 1.純アルミ製 (アルミニウムA1070) の為、アルミ合金より放熱効果がアップします。 2.丸ピン直径寸法1mm～1.5mmと細くし、放熱冷...
株式会社ワイドワーク
CPUクーラー Intel Socket LGA1150/1151/1155/1156/1200用Passiveヒートシンク
■概要 ・Intel Socket LGA1150/1151/1155/1156/1200用Passiveヒートシンク。 ・主にラックマウントサーバーや小型産業用機器に使用され...
株式会社ワイドワーク
CPUクーラー Intel Socket LGA1700用Passiveヒートシンク (ファンレス)
■概要 ・Intel Socket LGA1700対応のCPUクーラーです。 ・アルミヒートシンクのCPU接触面に銅板を取り付け、さらにヒートパイプも使用し...
株式会社ワイドワーク
CPUクーラー Intel Socket LGA3647用Passiveヒートシンク (ファンレス)
■概要 ・Intel Socket LGA3647用Passiveヒートシンク。 ・主にラックマウントサーバーや小型産業用機器に使用されます。本製品はファン...
株式会社ワイドワーク
CPUクーラー Intel Socket PGA989/988 G1/G2用Passiveヒートシンク (ファンなし)
■概要 ・Intel Socket PGA989/988/ G1/G2用Passiveヒートシンク。 ・主に1U用ラックマウントサーバーや小型産業用機器に使用され。 ・...
株式会社ワイドワーク
発熱体・熱源に取り付け 高放熱材料 ヒートシンク
■概要 ・発熱体・熱源に取り付けて、熱の拡散・放熱を行います。 ・カスタム品をメインに製造しております。 ・LED、CPU、IGBT COOLER、...
株式会社あすか電子サービス
A6063材使用 ヒートシンク F型 (フラット型ハイパワー用ヒートシンク)
■特徴 ・A6063材を使用したヒートシンクです。 ・常備在庫品 ・加工品も承ります。 ※他にも型式がございます。
株式会社あすか電子サービス
A6063材使用 ヒートシンク M型 (中型パワー用ヒートシンク)
■特徴 ・A6063材を使用したヒートシンクです。 ・常備在庫品 ・加工品も承ります。
株式会社あすか電子サービス
A6063材使用 ヒートシンク V型 (強制空冷型ヒートシンク)
■特徴 ・A6063材を使用したヒートシンクです。 ・常備在庫品 ・加工品も承ります。
株式会社あすか電子サービス
ヒートシンク Pシリーズ (TO-220,TO-3P用小型ヒートシンク)
■特徴 ・スタンダードなヒートシンクです。 ・幅広く取り揃えました。 ・常備在庫品 ※他にも型式がございます。
株式会社シーユーアイ・ジャパン
冷却部品 ヒートシンク / BGAヒートシンク
ボールグリッドアレイ (BGA) デバイスと互換性のあるCUI DevicesのBGAヒートシンクは、黒色アルマイト仕上げアルミニウム製で、接着マ...
株式会社シーユーアイ・ジャパン
冷却部品 ボードレベル・ヒートシンク / 打ち抜きヒートシンク
低電力PCB冷却に最適なCUI Devicesの打ち抜きヒートシンクは、黒アルマイト処理または錫メッキ仕上げされたアルミニウム製または銅製で...
ヒートシンクのカタログ 4件
Metoreeに登録されているヒートシンクが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
- 全ての企業
- 三協サーモテック
- 日本電気硝子
- Huizhou Guanghai Electronic Insulation Materials Co., Ltd.
- エムケーオー企画
エムケーオー企画
SOLUTIONS FOR POWER MANAGEMENT COOLING OF POWER ELECTRONICS
タグ付けカテゴリ
ヒートシンク 冷却コイル 冷却水循環装置2021年7月17日
ヒートシンクのカタログ4件分をまとめてダウンロードできます！お迷いの方は便利な無料の一括ダウンロード機能をご利用ください。
企業
三協サーモテック株式会社 Huizhou Guanghai Electronic Insulation Materials Co., Ltd. エムケーオー企画 日本電気硝子株式会社ヒートシンク5選
水谷電機工業株式会社
小型放熱機器 板タイプ放熱器 SP シリーズ
特徴
小型放熱機器、板タイプ放熱器のSP シリーズは、モールドトランジスタ向けのヒートシンクであり、これはアルミもしくはカラーアルミを加工した物であるため、非常に軽量でかつ安価という特徴があります。
そのうえ、黒色アルマイト品と、同等のレベルの放熱性能を保有している優れた特長を保有しています。
小型である物は、取り付けスペースも少なくて済むので、特に、プリント配線基板の取付け用途としての使用に適しているヒートシンクです。
水谷電機工業株式会社の会社概要
- 会社所在地: 東京都千代田区外神田4-9-8
- 会社サイト
- 創業: 1967年
- 従業員数: 80人
株式会社高木製作所
水冷ヒートシンク

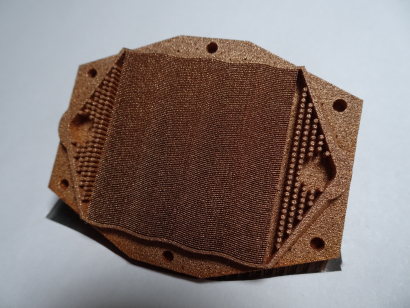

画像出典:
株式会社高木製作所公式サイト特徴
株式会社高木製作所の水冷ヒートシンクは、２０ミリ角から１０００ミリ長まで、銅製、アルミ製、薄型、円形、積層型、ＩＧＢＴ用、ＬＥＤ用など６６種類の幅広い標準品のラインナップを用意しております。
又、特注品の製作も承っており、様々な形状・タイプのものを、設計、シミュレーションから一貫して行えます。
３０年以上の実績を持ち、重電、半導体、交通、光産業、医療などの分野で国内外１千社以上、数千アイテムを累計１００万個以上納入しております。
株式会社高木製作所の会社概要
- 会社所在地: 茨城県ひたちなか市勝倉3433
- 会社サイト
- 創業: 1947年
- 従業員数: 125人
- 資本金: 20,500,000円
太陽金網株式会社
T―WING（フレキシブル放熱板）
特徴
T—WING(フレキシブル放熱板)は、通常のヒートシンクが利用できないような、狭いスペース向けの冷却用部材として開発されたヒートシンクであり、t0.18mmの極薄銅板の表面にt0.04mmの黒色絶縁フィルムをラミネートしたことによる放熱板です。
125℃以上というような温度条件に対しても、強力な接着力を保持できる、シリコン系熱伝導性接着テープ(サームアタッチ)を利用することで、ワンタッチで装着可能であり、プラスチックや、金属そして、セラミックなどの、接着面の材質は何であっても利用可能です。
更に、柔軟な素材であり、折り曲げできる構造であるため、平坦ではないような、不規則な接着面に対しても、順応可能です。
どんどん小型化、軽量化してく、CPUのパッケージなどへの、実装に適している熱対策用のヒートシンクです。
太陽金網株式会社の会社概要
- 会社所在地: 大阪府大阪市中央区南船場1-11-7
- 会社サイト
- 創業: 1945年
- 従業員数: 190人
- 資本金: 90,000,000円
古河電気工業株式会社
クリンプフィン(R) 型ヒートシンク
特徴
クリンプフィン(R)型ヒートシンクは、ベース及びフィンを、はんだもしくは接着剤を使うこともなく、機械的に圧着することで、製造したヒートシンクです。
要求される性能の違いに基づいて、フィンのサイズや、枚数及び、厚みを最適化することが可能です。
アルミ押し出し加工品に比べて、アルミベース及びアルミフィングリンプタイプは、約30%の性能改善が可能です。
ヒートサイクルの試験や、振動の実験を実施した後も、放熱性能に変化はなく、長期信頼性に優れていることが証明されています。
古河電気工業株式会社の会社概要
- 会社所在地: 東京都千代田区大手町2丁目6番4号（常盤橋タワー）
- 会社サイト
- 創業: 1884年
- 従業員数: 4,201人
三協サーモテック株式会社
自然空冷用ヒートシンク
特徴
自然空冷用ヒートシンクは、民生機器だけでなく、産業機器に渡るまで、幅広く設計及び加工の自由度も高いため、あらゆる用途に利用可能な、スタンダードな自然空冷用のヒートシンクです。
表面実装デバイス用のヒートシンクで、水平横向け取り付けの場合、ストレートフィンに比べても熱性能が向上します。
取り付け方向による熱性能の差を軽減しました。(同一包絡体積の水平横向け取り付けと、水平取り付けを比較した場合)
プリント基板の固定は、他の電子部品と一緒に、ディップはんだ付けが可能です。
三協サーモテック株式会社の会社概要
- 会社所在地: 東京都中野区中央1丁目38-1 住友中野坂上ビル18F
- 会社サイト
- 創業: 2014年
- 従業員数: 133人
