基板用ヒートシンクのメーカー16社一覧や企業ランキングを掲載中！基板用ヒートシンク関連企業の2025年4月注目ランキングは1位:株式会社アライドマテリアル、2位:三協サーモテック株式会社、3位:株式会社放熱器のオーエスとなっています。 基板用ヒートシンクの概要、用途、原理もチェック！
基板用ヒートシンクとは、電子機器やコンピュータなどの基板に取り付けられる冷却装置です。
プリント基板に実装される電子・電気部品から発生する熱を発散させることにより、回路の動作の安定化を図る目的で使用されます。各種の回路における半導体部品は、大きな駆動電力が必要な場合には発熱量が大きくなる傾向です。
半導体プロセスの進化に伴い、大規模な集積回路が極めて小さなサイズで実現されています。このような複雑で高度な機能と性能を実現するデバイスにおいては、発熱量も大きくなることが多いです。
発熱量を減らすために、半導体デバイス側でも消費電力を抑えるさまざまな工夫がなされています。ただし、さまざまな環境下で使用した場合にも安定動作を維持するためには、ヒートシンクが必要になるケースがほとんどです。
関連キーワード
2025年4月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社アライドマテリアル |
11.9%
|
| 2 | 三協サーモテック株式会社 |
11.0%
|
| 3 | 株式会社放熱器のオーエス |
9.2%
|
| 4 | 篠原電機株式会社 |
8.3%
|
| 5 | 株式会社タカチ電機工業 |
8.3%
|

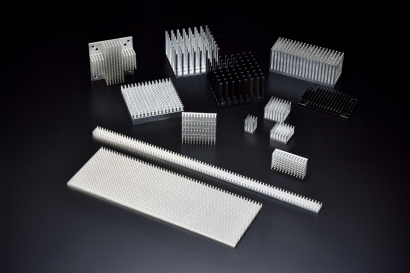

| 6 | 株式会社丸三電機 |
7.3%
|
| 7 | 株式会社アルファ |
6.4%
|
| 8 | 株式会社ホクサ |
6.4%
|
| 9 | 株式会社高木製作所 |
5.5%
|
| 10 | マリックス株式会社 |
4.6%
|
業界別
💻 電子・電気機器
WIN SOURCE ELECTRONICS
60人以上が見ています
最新の閲覧: 4時間前
返信の比較的早い企業
100.0% 返答率
22.8時間 返答時間
■概要 サーマル ヒートシンクは、電子部品によって発生する熱を放散し、最適な温度範囲内で動作させるために不可欠です。これらのコンポ...
株式会社アライドマテリアル
220人以上が見ています
最新の閲覧: 2時間前
返信の早い企業
5.0 会社レビュー
100.0% 返答率
7.8時間 返答時間
■製品概要 圧延・プレス加工が容易で、線膨張係数・熱伝導率が可変な放熱基板です。また、積層材CPCは表面が純Cuであるため、表面の初期...
株式会社ワイドワーク
770人以上が見ています
最新の閲覧: 7時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
15.2時間 返答時間
■概要 ・Intel Socket LGA1700対応のCPUクーラーです。 ・アルミヒートシンクのCPU接触面に銅板を取り付け、さらにヒートパイプも使用し...
株式会社アルファ
110人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
4.0 会社レビュー
100.0% 返答率
5.3時間 返答時間
■FH Series ・六角フィン ・ファン吸出しはインテークカバー (オプション) を使用した場合、フィン根本付近から
水谷電機工業株式会社
250人以上が見ています
最新の閲覧: 7時間前
100.0% 返答率
45.1時間 返答時間
■小型半導体用放熱器 モールドトランジスタ用放熱器として、カラーアルミを加工したもので軽量でしかも安価。そのうえ黒色アルマイト品...
マリックス株式会社
360人以上が見ています
最新の閲覧: 7時間前
返信の早い企業
100.0% 返答率
10.1時間 返答時間
半導体をヒートシンクと一体でプリント基板に固定することが可能です。固定には丸ピンはんだ付け及び端子はんだ付け、ネジ固定とお客様...
5種類の品番
株式会社高木製作所
370人以上が見ています
最新の閲覧: 7時間前
100.0% 返答率
143.0時間 返答時間
抜群の冷却効果の銅製水冷ヒートシンク。温水加熱にも使用できます。各種用途に応じて20ミリ角から1m長まで標準品を取揃えております。 ...
合同会社バクス
10人以上が見ています
■概要 Raspberry Pi 5アクティブ クーラー ヒートシンク/ファンは、シングルピースの陽極酸化アルミ製ヒートシンクで、ブロワを内蔵して...
株式会社BuhinDana
130人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
100.0% 返答率
34.6時間 返答時間
■製品特徴・主な用途 ・アクティブクーラーを取付ける事で冷却効果があります。 ・Raspberry Piボード (基板) に直接取付けが可能です。...
株式会社あすか電子サービス
1060人以上が見ています
最新の閲覧: 18分前
100.0% 返答率
42.0時間 返答時間
■特徴 LSI用に開発されたヒートシンクです。 ※他にも型式がございます。
10種類の品番
株式会社Same Sky Japan
1630人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
46.6時間 返答時間
ボールグリッドアレイ (BGA) デバイスと互換性のあるSame SkyのBGAヒートシンクは、黒色アルマイト仕上げアルミニウム製で、接着マウ...
10種類の品番
株式会社インタニヤ
160人以上が見ています
最新の閲覧: 9時間前
ヒートパイプを使用することでRaspberry Pi 4から発生する熱を効率的に放熱し、Raspberry Pi本体を冷却できます。Raspberry Piのを長時...
Littelfuseジャパン合同会社
20人以上が見ています
最新の閲覧: 1日前
リテルヒューズは、動作中に半導体デバイスの冷却機能が適切に働くよう、アルミニウム製のヒートシンクを幅広く提供しています。各製品...
株式会社ワイドワーク
860人以上が見ています
最新の閲覧: 7時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
15.2時間 返答時間
■概要 ・Intel Socket LGA3647用Passiveヒートシンク。 ・主にラックマウントサーバーや小型産業用機器に使用されます。本製品はファン...
4種類の品番
合同会社バクス
10人以上が見ています
■概要 ラズベリーパイ5 4GB, Raspberrypi5 4G＆Active cooler冷却ファンセット商品です。正規ルート商品です。最新版Raspberrypi5 8G。...
サーマルコンポーネント株式会社
110人以上が見ています
アルミ鍛造。PCB上にφ2.8孔を開けて固定できるようFTシリーズに加工を施したヒートシンク。
株式会社アルファ
170人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
4.0 会社レビュー
100.0% 返答率
5.3時間 返答時間
■U90C-25NT-2011 ・for Socket LGA2011 ---1U System ・アルマイト処理無し。ネジ、スプリング、組付け済み。 ・U90C-25NT-2011は、パ...
水谷電機工業株式会社
190人以上が見ています
最新の閲覧: 2時間前
100.0% 返答率
45.1時間 返答時間
■小型半導体用放熱器 モールドトランジスタ用放熱器として、カラーアルミを加工したもので軽量でしかも安価。そのうえ黒色アルマイト品...
株式会社高木製作所
320人以上が見ています
最新の閲覧: 7時間前
100.0% 返答率
143.0時間 返答時間
性能や耐久性に優れた銅製で、3～20ミリの薄さの為軽量です。両面装着、片面装着、極薄型といった各種のタイプから選べ、8種類の標準品...
株式会社ワイドワーク
600人以上が見ています
最新の閲覧: 7時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
15.2時間 返答時間
■概要 ・Intel Socket LGA1150/1151/1155/1156/1200用Passiveヒートシンク。 ・主にラックマウントサーバーや小型産業用機器に使用され...
4種類の品番
水谷電機工業株式会社
170人以上が見ています
最新の閲覧: 7時間前
100.0% 返答率
45.1時間 返答時間
■小型半導体用放熱器 モールドトランジスタ用放熱器として、カラーアルミを加工したもので軽量でしかも安価。そのうえ黒色アルマイト品...
株式会社高木製作所
320人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
143.0時間 返答時間
銅またはSUSパイプをアルミ板で挟んだ従来型の水冷ヒートシンク。貼合わせや積層タイプのものに比べ性能は劣りますが、軽量で耐久性に優...
株式会社インタニヤ
220人以上が見ています
最新の閲覧: 7時間前
ヒートパイプ (RP-HH-01-CM4) を使用することでRaspberry Pi Compute Module 4 を効果的に冷却できます。冷却用ファンとは違い、電力を...
Littelfuseジャパン合同会社
20人以上が見ています
最新の閲覧: 32分前
リテルヒューズは、動作中に半導体デバイスの冷却機能が適切に働くよう、アルミニウム製のヒートシンクを幅広く提供しています。各製品...
株式会社ワイドワーク
610人以上が見ています
最新の閲覧: 7時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
15.2時間 返答時間
■概要 ・Intel Socket PGA989/988/ G1/G2用Passiveヒートシンク。 ・主に1U用ラックマウントサーバーや小型産業用機器に使用され。 ・...
2種類の品番
サーマルコンポーネント株式会社
100人以上が見ています
アルミ鍛造。PCB上にφ2.8孔を開けて固定できるようFTシリーズに加工を施したヒートシンク。
株式会社高木製作所
250人以上が見ています
最新の閲覧: 7時間前
100.0% 返答率
143.0時間 返答時間
軽量化の要求に答えた薄型の水冷プレート (ヒートシンク) 。3ミリから5ミリの薄さながら無酸素銅製の為、冷却性能や耐久性に優れている...
水谷電機工業株式会社
160人以上が見ています
最新の閲覧: 7時間前
100.0% 返答率
45.1時間 返答時間
■小型半導体用放熱器 モールドトランジスタ用放熱器として、カラーアルミを加工したもので軽量でしかも安価。そのうえ黒色アルマイト品...
株式会社インタニヤ
170人以上が見ています
最新の閲覧: 9時間前
ヒートパイプを使用することでRaspberry Pi 5から発生する熱を効率的に放熱し、Raspberry Pi本体を冷却できます。Raspberry Piのを長時...
検索結果 119件 (1ページ/3ページ)
基板用ヒートシンクとは、電子機器やコンピュータなどの基板に取り付けられる冷却装置です。
プリント基板に実装される電子・電気部品から発生する熱を発散させることにより、回路の動作の安定化を図る目的で使用されます。各種の回路における半導体部品は、大きな駆動電力が必要な場合には発熱量が大きくなる傾向です。
半導体プロセスの進化に伴い、大規模な集積回路が極めて小さなサイズで実現されています。このような複雑で高度な機能と性能を実現するデバイスにおいては、発熱量も大きくなることが多いです。
発熱量を減らすために、半導体デバイス側でも消費電力を抑えるさまざまな工夫がなされています。ただし、さまざまな環境下で使用した場合にも安定動作を維持するためには、ヒートシンクが必要になるケースがほとんどです。
基板用ヒートシンクは、主に電子機器やコンピュータの基板に取り付けて使用される冷却装置です。以下は、基板用ヒートシンクの主な使用用途の一部です。
CPUは、コンピュータの計算や制御を担当する重要な部品です。高性能のCPUは多くの演算を行い、その結果多くの熱を発生させます。過熱すると性能が低下したり、損傷を受けたりする可能性があります。
基板用ヒートシンクはCPUに取り付けられ、CPUから発生する熱を吸収することが可能です。ヒートシンクのフィンを通して周囲の空気との熱交換を促進します。これによってCPUの適切な動作温度を維持し、性能を最大限に引き出すことが可能です。
GPUは3Dグラフィックスの処理やビデオのデコードなど、グラフィックスに関連するタスクを担当します。高解像度のゲームやビデオ編集など、グラフィックスの負荷が高い場面ではGPUも多くの熱を発生させることが多いです。基板用ヒートシンクはGPUに取り付けられ、適切な冷却を行って高いパフォーマンスを維持します。
パワーエレクトロニクスは、電力を制御または変換するための電子部品です。インバータやモータードライバーなどがその一例です。
これらの部品は高い電力を取り扱い、それに伴って大量の熱が発生します。基板用ヒートシンクはこれらの部品に取り付けられ、効率的な冷却を行います。結果として、過熱による損傷を防止することが可能です。
基板用ヒートシンクの冷却原理は、熱伝導と熱放射のプロセスを利用して、電子機器の基板上に発生する熱を効果的に除去することにあります。
基板用ヒートシンクは熱伝導性の良いアルミや鉄、銅などがその材料として使用されています。さらにヒートシンによる熱の発散能力を高めるために、その表面積を広げる工夫がなされることが多いです。
ヒートシンクの表面に多くの薄い板を間を空けて並べて立てることにより、表面積を広げる工夫がその一例です。また、表面に多くの棒状構造物を接着した製品も、表面積を広げる工夫の1つです。さらに、熱を効率的に逃がす場合は、強制風冷によって周囲温度を下げることもあります。
基板へのヒートシンクの固定方法はさまざまです。両面テープやピン、クリップなどがその一例です。熱伝導性両面テープによって固定する場合があります。
ヒートシンクと発熱体の間に熱伝導性の高い両面接着テープを挟んで固定する方式です。小型・軽量なヒートシンクには、良く用いられます。ヒートシンクとボードをプッシュピンで固定する方式もあります。
スプリングの張力でヒートシンクを保持します。 ヒートシンクとボードを段付きネジで固定する方法もあり、ヒートシンクの交換が容易な点が特徴です。
Z形状クリップはボード上にアンカーを二箇所用意し、Z形状のワイヤークリップで固定する方式です。着脱が容易である、という特徴を持ちます。
基板用ヒートシンクの冷却方式によって、自然空冷と強制空冷の2種類に分けられます。
自然空冷は、ヒートシンクからの放熱のみに頼る方式です。筐体がない開放空間の方が有利とされます。
強制空冷は、ファンを用いて冷却する方法です。強制空冷を行う際は筐体があった方が、効率が高くなります。ダクトの開口部サイズによって筐体内部の風速を制御し、熱を逃がすシステムです。
強制空冷では流路が大きすぎると風速が減り、流路が小さすぎると風量が減ってしまいます。適切な風速と風量を維持するためには、流路の最小断面積をファンの最小断面積と同等以上にすることが重要です。
参考文献
https://www.micforg.co.jp/jp/c_ref4.html
https://xtech.nikkei.com/atcl/nxt/mag/ne/18/00027/00004/
