ガンドリルについての概要、用途、原理などをご説明します。また、ガンドリルのメーカー19社一覧や企業ランキングも掲載しております。ガンドリル関連企業の2025年2月注目ランキングは1位:株式会社スギノマシン、2位:株式会社河原、3位:株式会社タンガロイとなっています。
ガンドリル (英: gun drill) とは、深穴をあけるためのドリルのことです。
ガンドリルの名称は、元は猟銃や小銃の穴あけに開発されたドリルであることからきています。ドリルの先端から高圧の切削油を吹き付けながら穴あけ加工を行います。切削油によって切り屑を吹き飛ばしながら加工ができるため、深穴加工や細穴加工をワンステップで行うことが可能です。
ガンドリルは直線性に優れており、高硬度材料や、ステンレス鋼、耐熱鋼などの穴あけ加工が困難な材料でも、深穴加工・細孔加工が可能です。ガンドリルを用いた加工は、速度と送りの事前検討が大切で、前加工と切削条件の条件出しをしっかりと行う必要があります。
ガンドリルは、径に対して5倍以上の深さの深穴加工、特にφ3～30mmの比較的小径の穴あけ加工に向いています。深穴加工を行う際、切り屑によって内部を傷つける恐れがありますが、ガンドリルは切り屑を吹き飛ばしながら加工を行うことができます。そのため、高能率・高精度の深穴加工が可能です。
ガンドリル加工の用途例は以下の通りです。
ガンドリルは、ポンプを用いて高圧で切削油を噴射しながら切削を行うドリルです。そのため、ガンドリルの内部は空洞になっており、切削油が循環できるようになっています。切り屑を含む切削油は、ドリルの表面 (シャンク) に施されたV字の溝を通って外側に押し出される様になっており、切り屑は後方に設けられたチップボックスで濾過され、切削油は再び循環使用できる仕組みです。
ドリルの先端の穴は腎臓型 (キドニータイプ) や2穴タイプのものなど、様々なものがあり、形状によって送油量やヘッドの剛性などが変わるので、目的に合わせて選択します。ガンドリルはシャンクが長く、曲げ剛性を上げるため、加工箇所にドリルブシュの設置が必要です。
これによって、ヘッドの半径方向切削分力が支えられ、芯ずれが非常に少なく、高い直進性を得ることができます。50cmの深さに対して芯ずれは0.3mm程度の加工が可能です。
ガンドリルによる加工は、専用のガンドリルマシンで行います。ガンドリルマシンは旋盤の一種で、ガンドリルによる穴加工に特化した加工装置です。一般的な旋盤は、材料を回転させますが、ガンドリルマシンによる穴加工は、ガンドリルを回転させて行います。
深穴加工での懸念は、加工によって発生する切粉により加工穴がふさがったり、ドリルの回転を阻害することによるドリルの破損などです。その対策として、ドリル先端から切削油を連続して噴射し、加工穴内部に切削油の流れを作り、その流れで切粉を、穴から後方へ押し出します。ガンドリルにはドライバーと呼ばれるドリルの根元に保持部があり、保持部はガンドリルマシンの回転するチャック部に保持することが可能です。
切削油はドライバーの後部から供給され、ガンドリルのシャンク部を通り、ドリル先端の切れ刃部分から噴射されます。そのため、ガンドリルマシンは、ドライバーを保持する部分に、センタースルークーラント機能 (切削油を供給する機能) を設けます。
ガンドリルは、直径の数十倍の長さになります。加工深さにより、ガンドリルのシャンク部の振れが起きるので、それを抑制するためのガイドを、ガンドリルマシンに複数設けます。ガイドは加工に干渉しないように移動が可能です。
加工穴の深さが、穴径のおおよそ40倍までのガンドリル加工は、 専用のガンドリルマシン以外でも、汎用のマシニングセンタ・NCフライス盤、またはNC旋盤などで可能です。この場合、センタースルークーラント機能を設けます。
ガンドリルは切れ刃の形状から、一般的なツイストドリルのような求心力が無いため、ガンドリル加工に入る前に、パイロット穴と呼ばれる下穴加工が必要です。パイロット穴加工は、ガンドリルの仕様に合った穴径のエンドミル・ドリルなどで、加工仕様で指定されている深さまで既定の精度で加工します。
参考文献
https://caddi.jp/
https://www.jstage.jst.go.jp/article/jjspe1933/49/10/49_10_1379/_pdf
*一部商社などの取扱い企業なども含みます。
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社スギノマシン |
13.0%
|
| 2 | 株式会社河原 |
13.0%
|
| 3 | 株式会社タンガロイ |
8.8%
|
| 4 | 株式会社サンテック |
7.1%
|
| 5 | フジBC技研株式会社 |
6.7%
|
| 6 | サンドビック株式会社コロマントカンパニー |
6.3%
|
| 7 | ミロク機械株式会社 |
5.0%
|
| 8 | 株式会社ムラキ |
5.0%
|
| 9 | NKワークス株式会社 |
4.6%
|
| 10 | 株式会社ハイタック |
4.2%
|
項目別
直径 mm
0 - 1 1 - 3 3 - 5 5 - 7 7 - 9 9 - 50シャンク径 mm
1 - 3 3 - 5 5 - 7 7 - 9全長 mm
10 - 40 40 - 100 100 - 160 160 - 220 220 - 330溝長 mm
0 - 20 20 - 80 80 - 160 160 - 240 240 - 300シャンク長 mm
32 - 34 34 - 36 36 - 38 38 - 40 40 - 42被削材種
合金鋼 SCM ダクタイル鋳鉄 FCD 工具鋼 SKD 中炭素鋼 S55C 軟鋼 SS 焼入鋼 SKD系 調質鋼 NAK 調質鋼 SKD 鋳鉄 FCストローク mm
0 - 80 80 - 100 100 - 150 150 - 200 200 - 300 300 - 440
NKワークス株式会社
170人以上が見ています
最新の閲覧: 4時間前
100.0% 返答率
37.1時間 返答時間
■製品概要 TBT社のガンドリルをご紹介します。ドイツ・TBT社は、ガンドリルやBTAなどの深穴加工専用機と、ガンドリル深穴加工用工具の専業メーカーです。高品...
株式会社タンガロイ
100人以上が見ています
100.0% 返答率
71.9時間 返答時間
■特長 様々な深穴加工に対応する幅広いラインナップ ■究極の効率性 ・独自形状のチップブレーカとチップスプリッタがあらゆる送り量に対応。特に高送り加工...
株式会社パル
120人以上が見ています
最新の閲覧: 8時間前
100.0% 返答率
68.0時間 返答時間
ガンドリルの種類 ■オール超硬ガンドリル φ1.244～φ6.096までご用意出来ます ■Single round oil hole, single flute ・超硬チップ：φ1.905～φ63.50 ・イン...
株式会社キョウエイ
140人以上が見ています

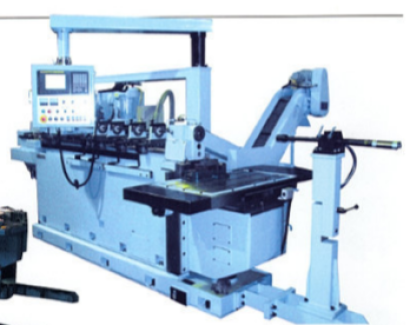

本装置はX、Y、Zの3軸CNC制御方式深穴加機械です。客先要求に合わせた、各軸ストロークを打ち合わせにて決定して、都度、設計製作を行います。ガンドリル仕様...
NKワークス株式会社
150人以上が見ています
最新の閲覧: 26分前
100.0% 返答率
37.1時間 返答時間
■製品概要 TBT社のガンドリルをご紹介します。ドイツ・TBT社は、ガンドリルやBTAなどの深穴加工専用機と、ガンドリル深穴加工用工具の専業メーカーです。高品...
ジェムス・エンヂニアリング株式会社
530人以上が見ています
最新の閲覧: 4時間前
100.0% 返答率
161.2時間 返答時間
ジェムス・エンヂニアリング株式会社では、ガンドリルの製造を行っております。 ハイコストパフォーマンスの製品を、スピーディーにご提供することが可能です。
8種類の品番
株式会社キョウエイ
120人以上が見ています

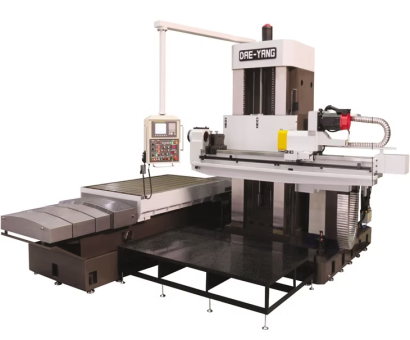

X、Y、Zの3軸CNC制御ガンドリルマシンです。客先要求に合わせた、各軸ストロークを打ち合わせにて決定して、都度、設計製作を行います。主軸1スピンドル&2ス...
