【2021年版】複合加工機5選 / メーカー8社一覧

複合加工機のメーカー8社・31製品を一覧でご紹介します。まずは使用用途や原理についてご説明します。


目次


複合加工機とは

複合加工機はNC旋盤とマシニングセンターが一つになった機械です。旋削機能と切削機能がついていて、一度の取り付けで複数の加工が可能です。マシニングセンターが主体のタイプと、NC旋盤が主体のタイプがあり、加工する形状に応じて選択します。

二つの機械を別々に購入しなくて済むので機械の置くスペースを省くことができ、かつ対象物を機械に取り付けたり外したりする時間を短縮することができます。単一の機械で複数回の加工を施すよりも複合加工機で一度に加工した方が取り外し等によるわずかな誤差を減らすことができ、精度を上げることができます。

複合加工機の使用用途

複合加工機は複雑な形状の加工に向いていて、ボーリング加工や深穴加工といった専門の機械が必要だった加工も一台で行うことができます。

具体的にはステンレスやアルミといった材質の加工が多いです。自動車のドライブシャフト、オイルポンプのふた、ギヤホルダ、航空機に使用されるランディングギア、ハウジング、主翼部品などが複合加工機で製作されています。

工場のスペース確保や工程手順の短縮等に貢献することができるので、複合加工機の用途は広がっています。

複合加工機の原理

マシニングセンターがベースのタイプと、NC旋盤が主体のターニングセンターベースタイプがあります。

マシニングセンターベースでは、従来のマシニングセンターとしての切削機能を持ち、かつマシニングセンターのインデックステーブルが旋盤のように回転できるようになっていて、旋削ができるようになっています。最近では5軸を同時に制御し、1工程で加工が完了する機種も出てきています。大きい対象物の加工に向いています。

ターニングセンターベースでは、NC旋盤用の主軸がついていて、加工対象を任意の角度でスピンドルを停止して、高速に回転させて旋削加工することができます。さらに刃物台に取り付ける工具によって、ドリルで穴開けやエンドミルで中ぐり、フライス加工といった機能を加えることができます。主に対向2主軸です。1軸で加工が完了した後に、2軸目に自動的に受け渡して全面加工となります。一回の取り付けで加工が完了するので取り付け位置のズレが少なく済み、加工の精度が上がります。

参考文献

https://ja.wikipedia.org/wiki/%E8%A4%87%E5%90%88%E5%8A%A0%E5%B7%A5%E6%A9%9F

https://www.nakamura-tome.co.jp/2020/10/08/article_00003/

https://www.kousakukikai.tech/multitaskingmachine/#:~:text=%E8%A4%87%E5%90%88%E5%8A%A0%E5%B7%A5%E6%A9%9F%E3%81%A8%E3%81%AF%E3%80%81NC%E6%97%8B%E7%9B%A4%E3%81%8C%E6%8C%81%E3%81%A4%E6%97%8B%E5%89%8A,%E5%B7%A5%E7%A8%8B%E3%82%92%E5%AE%8C%E7%B5%90%E3%81%A7%E3%81%8D%E3%81%BE%E3%81%99%E3%80%82

複合加工機のメーカー情報

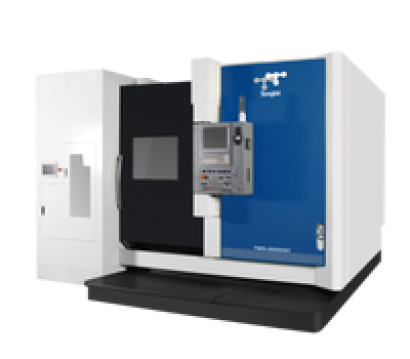

複合加工機のメーカー8社一覧


複合加工機のメーカーランキング

社員数の規模

  1. 1 DMG森精機株式会社
  2. 2 ヤマザキマザック株式会社
  3. 3 オークマ株式会社

設立年の新しい会社

  1. 1 株式会社しらかわ
  2. 2 高松機械工業株式会社
  3. 3 中村留精密工業株式会社

歴史のある会社

  1. 1 オークマ株式会社
  2. 2 ヤマザキマザック株式会社
  3. 3 株式会社滝澤鉄工所

複合加工機5選

XW-30

高松機械工業株式会社 XW-30 画像出典: 高松機械工業株式会社公式サイト

特徴

XW-30は、省スペース・省エネを実現した、コンパクトな複合加工機です。

機械の壁を作らない“工場の見える化”をコンセプトに設計されており、床面積だけでなく高さも1500 mmと低く抑えられた設計となっています。

コンパクトながら高速ローダ「Σローダ」を搭載しており、ローディングタイム4秒以下で高い生産性を実現しています。

設置スペースが限られている場合や、低天井の工場で使用する場合の複合機として、最適な製品となっています。

高松機械工業株式会社の会社概要

製品を見る

JX-250

中村留精密工業株式会社 JX-250 画像出典: 中村留精密工業株式会社公式サイト

特徴

JX-250は、世界最小クラスの工具主軸を搭載した、高剛性ATC型複合加工機です。

主軸端面間距離1850 mmとなっており、主軸の干渉が少なくなった分、より広い加工エリアを確保することが可能になっています。

ATC工具搭載本数は40本であり、対向2スピンドルを用いたL/R同時加工に対応しているため、加工時間を短縮することが可能となっています。

広い加工エリアと高速加工により、幅広いアプリケーションに対応できる製品となっています。

中村留精密工業株式会社の会社概要

製品を見る

HCR-5000

ヤマザキマザック株式会社 HCR-5000 画像出典: ヤマザキマザック株式会社公式サイト

特徴

HCR-5000は、高速・高馬力加工に最適な高性能複合加工機です。

加工領域直下にセンタートラフを配置する構造で、大容量クーラントタンクが標準搭載されており、切屑を機内に溜め込むことなくスムーズに機外へ排出できるようになっています。

さらに、直線軸のボールねじには軸心冷却を採用、主軸にも冷却機構を搭載しており、長時間の加工にも対応できます。

長時間の安定した高精度加工が求められるアプリケーションに最適な製品となっています。

ヤマザキマザック株式会社の会社概要

  • 会社所在地: 愛知県丹羽郡大口町竹田1-131
  • URL: https://www.mazak.jp/
  • 創業: 1919年
  • 従業員数: 8,400人

製品を見る

インテリジェント複合加工機 MULTUS U series

オークマ株式会社 インテリジェント複合加工機 MULTUS U series 画像出典: オークマ株式会社公式サイト

特徴

MULTUS Uシリーズは、高精度、高剛性、高機能、工程結合のすべての要求を1台に凝縮したインテリジェント複合加工機です。

あらゆる方向からのフレキシブルな加工に対応しており、メイン主軸、対向主軸には0.0001°という高精度位置決めを可能とする高精度C軸が採用されています。

従来は高価な専用機での加工が必要であった高精度ギヤ加工にも対応しており、1台であらゆる加工をこなせる製品となっています。

オークマ株式会社の会社概要

製品を見る

NTX 3000 2nd Generation

DMG森精機株式会社 NTX 3000 2nd Generation 画像出典: DMG森精機株式会社公式サイト

特徴

NTX 3000 2nd Generationは、多種多様な複雑な加工を1台でこなすことができる、高精度、高効率複合加工機です。

ターニングセンタとマシニングセンタの融合による高い加工能力に加え、広いワークスペースを確保することで、微細加工から大型のワークまで幅広く対応することが可能になっています。

航空機、医療機器、自動車、金型、精密機器など複雑な形状の加工が要求される製造現場において高いパフォーマンスを発揮できる製品です。

DMG森精機株式会社の会社概要

  • 会社所在地: 愛知県名古屋市中村区名駅2丁目35番16号
  • URL: https://www.dmgmori.co.jp/
  • 創業: 1948年
  • 従業員数: 12,837人

製品を見る
