ケーブルテスタのメーカー12社一覧や企業ランキングを掲載中！ケーブルテスタ関連企業の2025年8月注目ランキングは1位:日置電機株式会社、2位:マルチ計測器株式会社、3位:株式会社聖仁商事となっています。 ケーブルテスタの概要、用途、原理もチェック！
ケーブルテスタとは、通信機器を接続するケーブルが正常に性能を発揮しているかをテストする機器のことです。
たとえばLANケーブルテスタの場合、ネットワークケーブルの導通・断線・結線ミスなどをテストできます。
配線技術者が使う場合、工事の後にケーブルが正しく配線されているか、仕様で定めた伝送性能を満たしているかどうかを確認します。配線技術者にとり、ケーブルが適切に導通していることを証明する手続きに欠かせない機器です。
2025年8月の注目ランキングベスト7
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 日置電機株式会社 |
31.3%
|
| 2 | マルチ計測器株式会社 |
18.8%
|
| 3 | 株式会社聖仁商事 |
12.5%
|
| 4 | 株式会社ナックコーポレーション |
12.5%
|
| 5 | 日本電波株式会社 |
12.5%
|
| 6 | 株式会社ティー・イー・エム |
6.3%
|
| 7 | エレコム株式会社 |
6.3%
|
項目別
使用用途
#電気工事
#通信設備
#ネットワーク保守
#製造ライン保守
#鉄道設備検査
#航空機整備
#自動車電装整備
#研究開発
検査ポイント
0 - 100
100 - 200
200 - 300
300 - 500
500 - 700
700 - 1,100
導通判定値 Ω
10 - 200
200 - 500
500 - 1,000
1,000 - 2,000
2,000 - 5,000
5,000 - 10,000
10,000 - 20,000
絶縁抵抗値 MΩ
10 - 100
100 - 500
500 - 1,000
1,000 - 2,000
瞬断検知幅 μs
0 - 1
1 - 10
10 - 100
絶縁検査試験電圧 V
50 - 100
100 - 300
300 - 500
500 - 700
700 - 1,000
日本電波株式会社
630人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
42.3時間 返答時間
■最大128ポイントの検査 MIL規格準拠コネクタ64ピン✕2装備。 ■ケーブル情報 サンプルコピー機能でマスターケーブル簡単登録。 ■US...
株式会社小柳出電気商会
130人以上が見ています
最新の閲覧: 37分前
返信のとても早い企業
100.0% 返答率
5.6時間 返答時間
■概要 ケーブルの導通・断線が簡単にわかる、親機・子機分離タイプのLANケーブルテスター。 ■特徴 ・RJ-45コネクタ付きのUTP・STPケー...
株式会社スリーディー
50人以上が見ています
最新の閲覧: 6時間前
返信の比較的早い企業
100.0% 返答率
19.2時間 返答時間
■詳細 ・HDMI/HD-SDI/Video (AHD/TVI/CVI) マルチ入力 ・IPカメラ PoE対応 ・アナログ/SDI 信号レベルメーター内蔵 ・SFPポート、USBポ...
株式会社マーベル
380人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
59.2時間 返答時間
■LANケーブルの接続を簡単チェック ・新設・リニューアル工事の配線チェック ・両端のプラグが遠隔地にあってもリモートコントローラー...
株式会社小柳出電気商会
80人以上が見ています
最新の閲覧: 6時間前
返信のとても早い企業
100.0% 返答率
5.6時間 返答時間
■概要 音声に関わるほとんどの端子を備えた6入力ケーブルテスター。3つのチェックモードを備え、あらゆるアプリケーションに対応。 ■3...
日置電機株式会社
110人以上が見ています
最新の閲覧: 6時間前
返信の比較的早い企業
100.0% 返答率
26.3時間 返答時間
断線箇所までわかるLANケーブルテスタ ■特長 ・スプリットペアも検出可能なワイヤマップ機能 ・断線位置の確認もできるケーブル長測定 ...
WIN SOURCE ELECTRONICS
180人以上が見ています
最新の閲覧: 6時間前
4.0 会社レビュー
100.0% 返答率
38.8時間 返答時間
■概要 特殊機器には、電子機器のテスト、修理、開発における特定の用途向けに設計されたさまざまなツールが含まれます。このカテゴリに...
Ｔ＆Ⅿコーポレーション株式会社
260人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
48.7時間 返答時間
■製品仕様： 128 Pin、 テスト機能: 導通、瞬断、絶縁抵抗、AC/DC耐圧、キャパシタンス、抵抗、ダイオード ■製品紹介 TH8600シリーズの...
株式会社システム計測
180人以上が見ています
最新の閲覧: 35分前
■CNシリーズ CNシリーズは、簡単操作でオープンショート測定が行えるハーネスチェッカーです。コネクタ、フラットケーブル、ハーネス電...

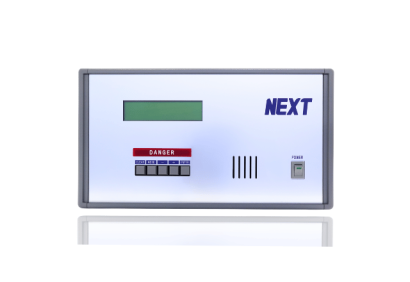

株式会社ネクスト
730人以上が見ています
最新の閲覧: 5時間前
返信のとても早い企業
4.0 会社レビュー
100.0% 返答率
0.8時間 返答時間
PCで制御とデータ管理ができる。 ■対応可能な検査 ・導通検査 (断線、短絡、誤配線) ・瞬間断線検査 (ルーズコンタクト) ・低抵抗...
ウシヤマ電機株式会社
600人以上が見ています
最新の閲覧: 6時間前
返信の比較的早い企業
100.0% 返答率
30.1時間 返答時間
■MTP-1ケーブルマルチテスターの特徴 ・印加電圧、遮断電流、絶縁抵抗値などの検査条件は、品名の呼び出し時に自動設定されます。 ・DC-...
株式会社ナックコーポレーション
2530人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
147.1時間 返答時間
衝撃価格。性能抜群。安定稼動。 多くのユーザー様に高い評価をいただいている「人気No.1のハーネスマルチテスタ(高電圧ハーネスチェッ...
15種類の品番
株式会社フジハン
170人以上が見ています
最新の閲覧: 7時間前
100.0% 返答率
92.1時間 返答時間
■概要 PCで制御とデータ管理が可能 ■対応可能な検査 ・導通検査 (断線､短絡､誤配線) ・瞬間断線検査 (ルーズコンタクト) ・低抵抗検...
株式会社MKエレクトロニクス
360人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
95.5時間 返答時間
多くのユーザー様に高い評価をいただいている「人気No.1の」ハーネスマルチテスタ (高電圧ハーネスチェッカー) 」です。性能・機能・価...
Ｔ＆Ⅿコーポレーション株式会社
270人以上が見ています
最新の閲覧: 4秒前
100.0% 返答率
48.7時間 返答時間
■製品仕様： 64Pin、テスト機能:導通、瞬断、絶縁抵抗、AC/DC耐圧、キャパシタンス、抵抗、ダイオード ■製品紹介 TH8600シリーズの四端...
関西通信電線株式会社
80人以上が見ています
最新の閲覧: 6時間前
返信の比較的早い企業
100.0% 返答率
28.2時間 返答時間
■内容 ・圧着工具 ・ケーブルテスター ・ケーブルストリッパー
株式会社ネクスト
650人以上が見ています
最新の閲覧: 6時間前
返信のとても早い企業
4.0 会社レビュー
100.0% 返答率
0.8時間 返答時間
省スペースで操作が簡単。 ■対応可能な検査 ・導通検査 (断線、短絡、誤配線) ・瞬間断線検査 (ルーズコンタクト) ・耐電圧検査 ...
株式会社ナックコーポレーション
3770人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
147.1時間 返答時間
衝撃価格。性能抜群。安定稼動。 多くのユーザー様に高い評価をいただいている「人気No.1のハーネスマルチテスタ(高電圧ハーネスチェッ...
32種類の品番
株式会社MKエレクトロニクス
310人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
95.5時間 返答時間
■いつでもどこでも簡単検査 ・ダイヤルで選ぶだけの簡単な操作で検査が行えます。 ・見やすいバックライト付液晶ディスプレイ採用。暗い...
Ｔ＆Ⅿコーポレーション株式会社
290人以上が見ています
最新の閲覧: 2秒前
100.0% 返答率
48.7時間 返答時間
■製品仕様： 64Pin、テスト機能:導通、瞬断、絶縁抵抗、AC/DC耐圧、キャパシタンス、抵抗、ダイオード ■製品紹介 TH8600シリーズの四端...
株式会社フジハン
130人以上が見ています
最新の閲覧: 11時間前
100.0% 返答率
92.1時間 返答時間
■対応可能な検査 ・導通検査 (断線、短絡、誤配線) ・瞬間断線検査 (ルーズコンタクト) ・低抵抗検査 ・耐電圧検査 ・絶縁抵抗検査 ■...
株式会社小柳出電気商会
80人以上が見ています
最新の閲覧: 6時間前
返信のとても早い企業
100.0% 返答率
5.6時間 返答時間
■セット内容 ・ヘビースニップ N-838：1本持ってるととっても便利。切れ味がよく先端が細いため、自作ケーブルなどの工作に最適です。 ...
株式会社ネクスト
490人以上が見ています
最新の閲覧: 5時間前
返信のとても早い企業
4.0 会社レビュー
100.0% 返答率
0.8時間 返答時間
省スペースで操作が簡単。 ■対応可能な検査 ・導通検査 (断線、短絡、誤配線) ・瞬間断線検査 (ルーズコンタクト) ・耐電圧検査 ...
Ｔ＆Ⅿコーポレーション株式会社
270人以上が見ています
最新の閲覧: 11時間前
100.0% 返答率
48.7時間 返答時間
■製品仕様： 128Pin、テスト機能:導通、瞬断、絶縁抵抗、AC/DC耐圧、キャパシタンス、抵抗、ダイオード ■製品紹介 TH8600シリーズの四...
株式会社ナックコーポレーション
870人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
147.1時間 返答時間
ユニット連結方式。多ポイント爆速! デジタル式を超える多ポイント爆速のハーネステスタ(多機能ハーネスチェッカー)です。抵抗測定も可...
2種類の品番
株式会社フジハン
70人以上が見ています
最新の閲覧: 11時間前
100.0% 返答率
92.1時間 返答時間
■対応可能な検査 ・導通検査 (断線、短絡、誤配線) ・瞬間断線検査 (ルーズコンタクト) ・絶縁抵抗検査 ・耐電圧検査 (NHC-1251WはAC5...
株式会社MKエレクトロニクス
310人以上が見ています
最新の閲覧: 11時間前
100.0% 返答率
95.5時間 返答時間
コネクタの結線のチェックならおまかせください。100ピンまでOK。良品サンプルと比較し、OK/NG判定ができます。コネクタ・フラットケー...
Ｔ＆Ⅿコーポレーション株式会社
270人以上が見ています
最新の閲覧: 17秒前
100.0% 返答率
48.7時間 返答時間
■製品仕様： 192Pin、テスト機能:導通、瞬断、絶縁抵抗、AC/DC耐圧、キャパシタンス、抵抗、ダイオード ■製品紹介 TH8600シリーズの四...
株式会社ナックコーポレーション
1120人以上が見ています
最新の閲覧: 4分前
100.0% 返答率
147.1時間 返答時間
低抵抗試験・耐圧試験・絶縁抵抗試験で最上位スペックのハーネスマルチテスタ(高電圧ハーネスチェッカー) 高スペックな試験を搭載した...
8種類の品番
Ｔ＆Ⅿコーポレーション株式会社
310人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
48.7時間 返答時間
■製品仕様： 256Pin、テスト機能:導通、瞬断、絶縁抵抗、AC/DC耐圧、キャパシタンス、抵抗、ダイオード ■製品紹介 TH8600シリーズの四...
検索結果 105件 (1ページ/2ページ)
ケーブルテスタとは、通信機器を接続するケーブルが正常に性能を発揮しているかをテストする機器のことです。
たとえばLANケーブルテスタの場合、ネットワークケーブルの導通・断線・結線ミスなどをテストできます。
配線技術者が使う場合、工事の後にケーブルが正しく配線されているか、仕様で定めた伝送性能を満たしているかどうかを確認します。配線技術者にとり、ケーブルが適切に導通していることを証明する手続きに欠かせない機器です。
ケーブルテスタの主な用途は、通信機器を接続するケーブルの導通具合をテストすることです。断線などの問題がないかどうかを確認するためにも使われます。具体的には、次のような用途があります。
通信機器の接続状態に不具合が発生すると、原因を判別するための時間がかかります。機器本体に問題があるのか、ケーブルに問題があるのかを見分ける必要があります。
ケーブルテスタがあれば、すぐに異常箇所を特定できます。そして、余計な工数をかけることなくトラブルシューティングが可能です。
ケーブルテスタは、ケーブルの物理特性を測定します。測定対象は、導通・損失・反射などです。ケーブルの種類によって原理もさまざまです。銅線などのメタル素材の物理特性を測定するのが一般的です。
光ケーブルの通信接続をテストする機器は、ロステスタあるいはOTDR (Optical Time Domain Reflectometer) と呼ばれますが、ここでは詳しく取り上げません。
ケーブルテスタは、電気量を可視化することで通信機器の接続状態を表示します。以下に2つの測定モードをとりあげ、ケーブルテスタの原理を説明します。
断線が疑われる場合によく使われるのは「抵抗測定モード」です。断線しやすい箇所を前後左右に折曲げ、抵抗値の変化を見ます。テスターが「0.L」や「0.F」、あるいは「∞（無限）」を表示すれば、それが断線箇所です。
あるいは、断線箇所が一時的に接触すれば抵抗値が変化するため、ケーブルを慎重に折り曲げて変化を確認します。抜き差しできる場合やプラグ付きのケーブルは、クリップ付きのケーブルで段階的にプラグ間を短絡させ、断線を確認します。
ほかに「静電容量測定モード」という測定方法もあります。ケーブルには長さに比例した静電容量があるため、標準ケーブルの静電容量よりも著しく低下する箇所を見つけ、断線を特定する方法です。
この測定モードは静電容量を比較するため、微量な差しかでない短めのケーブルには向いていません。一方、長めの同軸ケーブルなどには適しています。
ケーブルテスタを使用する頻度が多いのはLANケーブルです。このLANケーブルの性能を見極めることに特化した試験器を「LANケーブルテスタ」といいます。
LANケーブルには1本のコードに8本の信号線が入っており、4組の「より対線」構成です。「より対線」とは、2本の信号線をねじり合わせて1組にしたものです。
4組の「より対線」うち何組を使うかは、イーサネットの規格 (1000BASE-T、10GBASE-T、100BASE-Tなど) により決まります。また、規格により信号の送り方も異なります。
そのため、LANケーブルの両極を適切な「より対線」で接続することが不可欠です。接続方法を間違えると、たとえ電流が流れたとしても、適切に信号を送受信できません。
適切に信号を送受信できているかを調べるため、LANケーブル専用のLANケーブルテスタが必要になります。LANケーブルテスタの他にもHDMIケーブルテスタやUSBケーブルテスタなど、ケーブルに応じたテスタがあります。
長距離を結ぶケーブルが複数存在するため、ケーブル同士の対応関係が判断できない場合でも、同種のケーブルを識別できるケーブルテスタが利用可能です。
ケーブルテスタにはコストパフォーマンスが良いものから数十万円という高価なものまであります。ケーブルテスタの使用目的をよく考えて選ぶことが大切です。
複雑な配線や線種の接続性を同時にチェックできるものや、手動ではなく自動でテストできるものといった、多機能なテスタは高価です。最低限のチェック機能があればよい、ある一定のケーブルを扱えればよい場合は、安価なものですみます。
しかし、取り扱うケーブルの種類が多い、テストしたい項目が複雑であるなどの理由で、結果的に所持する機器の数が増えてしまうと、維持管理に工数がかかります。余計な工数や費用がかからないよう、使用目的を明確にした上で、予算に合ったケーブルテスタを選ぶことが必要です。
