外観検査装置についての概要、用途、原理などをご説明します。また、外観検査装置のメーカー18社一覧や企業ランキングも掲載しておりますので是非ご覧ください。外観検査装置関連企業の2023年1月注目ランキングは1位:株式会社アダコテック、2位:WHEC株式会社、3位:株式会社ジェイエイアイコーポレーションとなっています。

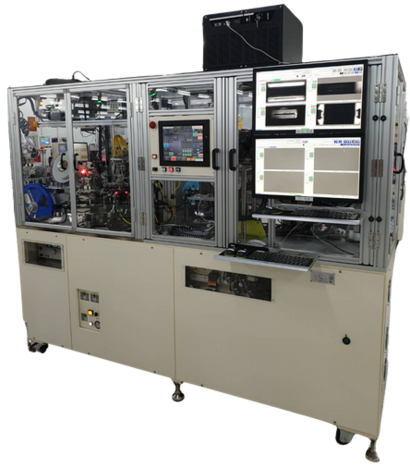

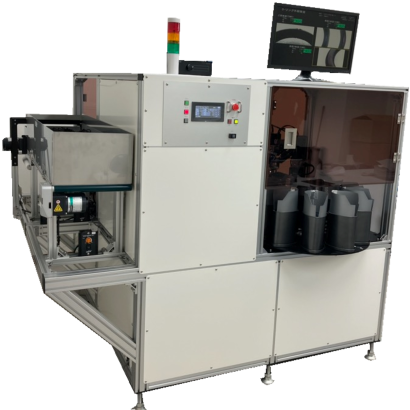

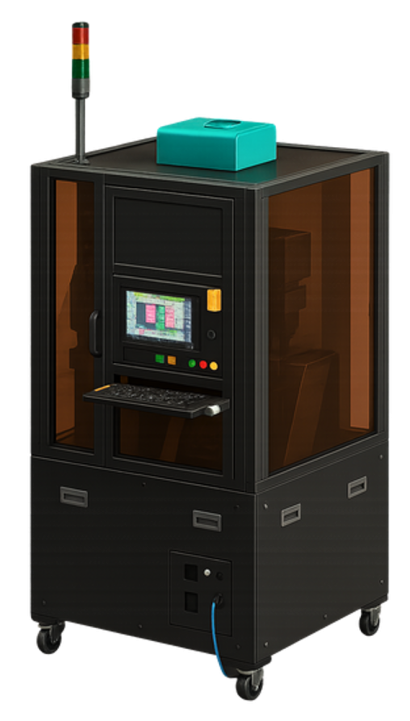

外観検査装置は、大量生産による生産品の外観を検査することができます。数が多い生産品の場合は人による検査よりも、装置を導入することで生産性を向上させて価格を抑えられます。
製造した部品や製品の表面の異物や汚れ、バリ、ひび、割れ、欠けといった外観の検査を行い、瞬時に判定します。外観検査を行う工程には、製造段階、表面処理後、製品の組み立て後の検査等があります。装置による検査は基準を明確に決めておく必要があり、ドットゲージで合格・不合格を判定します。
外観検査装置は製造業の多くの場所で利用されています。食品包装、ボトル、電子デバイス、医療機器、成型シートなど様々な業界で外観検査装置なしには製造が追いつかないほどの量が生産されています。カメラや画像処理技術の向上により、微細な異物、傷、欠陥の判定まで行うことができるようになっています。
具体的には、電子部品の形状の違い、ベアリングの錆、腐食、へこみや、ボルトやねじのバリや割れ、変形などを検出することができます。また、食品容器の焦げやへこみ、傷までも判別することができます。

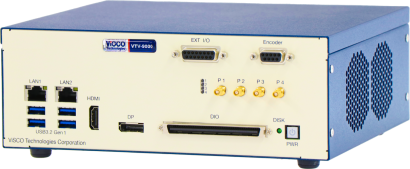

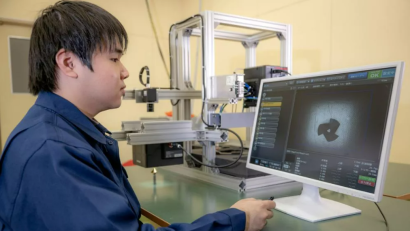

外観検査によく利用される方式は画像処理検査方式です。カメラなどの画像センサと、画像処理装置とソフトウェアで構成されています。対象物に照明を当てて、均一に明るく照らしレンズで画像をとらえて検査します。
あらかじめ多数の合格品の画像を記録しておいて、それぞれの画素の濃淡を記録します。一定の区画に区切った濃度差の平均値と標準偏差を求め、その値と検査対象の画素値を区画ごとに比較します。合格品と比較して大きく濃度が異なる場合には傷や異物として判断します。傷や異物の寸法基準を登録しておくことで合格、不合格を判断します。誤検出を防ぐために、微分処理や投影処理が行われる場合もあります。
円周方向の対象物の場合には極座標変換処理を行って濃度比較を行い、判断します。
画像センサは汎用性が高く、全数検査が可能になりますが、装置自体の初期費用がかなりかかります。また対象物の形状や外観検査基準に応じたソフトウェアの最適化が重要で、時間がかかる場合があります。
参考文献
https://www.keyence.co.jp/landing/req/vision/lp_visual-inspection_01070123.jsp
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
外観検査装置のカタログ一覧はこちら企業

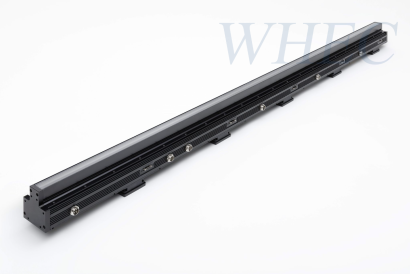

株式会社ジェイエイアイコーポレーション WHEC株式会社 オムロン株式会社 株式会社日立産機システム 株式会社ヒューブレイン オカノ電機株式会社 JUKIオートメーションシステムズ株式会社 株式会社フジ 東芝テリー株式会社 センスシングスジャパン株式会社 ミツテック株式会社 株式会社pros cons*一部商社などの取扱い企業なども含みます。
企業の並び替え
2023年1月の注目ランキングベスト10
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | 株式会社アダコテック | 16.7% |
2 | WHEC株式会社 | 15.4% |
3 | 株式会社ジェイエイアイコーポレーション | 9.1% |
4 | ヤマハ発動機株式会社 | 8.1% |
5 | 浜松ホトニクス株式会社 | 5.4% |
6 | 株式会社アイ・ピー・システム | 4.7% |
7 | 株式会社SCREENホールディングス | 4.7% |
8 | 株式会社レクザム | 4.7% |
9 | センスシングスジャパン株式会社 | 3.4% |
10 | メトラー・トレド株式会社 | 3.4% |
注目ランキング導出方法について
注目ランキングは、2023年1月の外観検査装置ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
Metoreeに登録されている外観検査装置が含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
カタログを種類ごとに探す
JAIは幅広い分野に高性能・高解像度のエリアスキャンとラインスキャンカメラを中心に幅広い製品を取り揃えています。単板式と独自のプリズム技術をベースに開...
2022年12月6日
【納期が短い:近日中に入手可能なカメラ】『SP-45000M/C-CXP4A』は、4472万画素のグローバルシャッタCMOSカメラです。Super 35mm(対角31.5mm) 4472万画素 CM...
2022年12月7日
『WA-1000D-CL』は、900nm~1700nmで2波長を同時に撮像可能なSWIR領域で高い感度を持つInGaAsカメラです。SWIR領域から2波長を同時に撮像可能。R、G、Bカラー...
2022年12月7日
東芝テリーの産業用カメラは、お客様へのソリューションとして、多彩なセンサ、多様なカメラコントロール、各種インターフェース、画像処理インテリジェンス...
2022年12月22日
■シンプルかつ高性能な産業用USB3カメラ BUシリーズ/DUシリーズ/DDUシリーズ・USB3 Vision準拠・マルチカメラシステムも高性能でコスト削減・Dual USB3で、...
2022年12月22日
BGシリーズは映像出力・カメラ制御にGigabit Ethernetインターフェースを採用したカメラです。カメラ本体は、小型・軽量で機器組み込みに最適です。充実の3年...
2022年12月22日
CoaXPress 2.0 CXP-12 Quad規格を採用した産業用CMOSカメラ【EXシリーズ】は、CoaXPress2.0規格インターフェースを採用した一体型カメラ。高解像度グローバル...
2022年12月22日
特長1:しっかり検査できる!Assy品に本気ですAssy品に最適化された検査機能形状が複雑(曲面含む)でも大丈夫すぐれた拡張性で安心特長2:あなたにも使いこな...
2022年9月30日
外観検査装置のカタログ27件分をまとめてダウンロードできます!お迷いの方は便利な無料の一括ダウンロード機能をご利用ください。
企業
株式会社ジェイエイアイコーポレーション WHEC株式会社 オムロン株式会社 株式会社日立産機システム 株式会社ヒューブレイン オカノ電機株式会社 JUKIオートメーションシステムズ株式会社 株式会社フジ 東芝テリー株式会社 センスシングスジャパン株式会社 ミツテック株式会社 株式会社pros consSherlock-3D-1100Sは、基板を対象に部品の欠陥や傷、位置のずれ、異物、文字の認識などを行うことができ、はんだの状態の検査も行うことができる外観検査装置で、Rexxam社の外観検査装置Sherlockのラインナップの中でももっとも大型の製品になります。
業界トップクラスの一秒あたり5000㎜²の範囲を検査することができるため、検査に要している時間を節約することができ、効率的に製造などに生かすことができます。
専用のソフトウェアは、一つの部品をクリックすればその製品の計測データを生成するため、非常に便利に使用することができます。
Sherlock-500Lは、基板の検査を目的とした外観検査装置で、Rexxam社のSherlockシリーズの中で最も高速で、1秒当たり7500㎜²の範囲の検査を行うことができる製品になります。
Lサイズの基板の検査にも対応しており、背高部品が搭載されている基板の検査にも対応しているため、基板の検査においては、幅広い基板の種類に対して使用することができます。
カメラ側が駆動して検査するため、測定対象の基板は動かないので、リフロー前工程の基板でも利用することができます。
アイ・ピー・システムの印刷検査システムは、ボトル・円筒容器・ジャー容器の印刷の品質や外観に異常がないかを検査することができる外観検査装置になります。
画像処理技術によって、ピンホールや文字欠け、切れ、はみだしなどを、補正を行いながら高精度に検出することができます。
検出した欠陥などを、手本となる印刷マスタ画像と自動的に比較することによって、欠陥が出荷に満たしている製品かどうかを、自動的に判別することができます。
光学式外観検査装置MIYABI7は、回路パターンの検査やレーザービアの検査や分析に対応している外観検査装置になります。
SCREEN社独自開発の照明ユニットは、3種類の光源が選択することができ、様々な基板の検査を行うことができます。
光学式外観検査装置の専用セットアップソフトのCU-9000は、エンドユーザーが指示書通りに入力するだけで最適な検査条件を設定することができ、作業自体も15分程度で完了するため、便利に使用することができます。
光学式外観検査装置PI-9700は、先端のICパッケージの検査に最適なハイエンドモデルの外観検査装置になります。
SCREEN社独自開発の光学システムや照明によって、様々な測定対象に対して正確な検査を行うことができます。
検査前の条件設定などを短時間で完了することができる専用ソフトのEzPreXや、検査後の画像データなどから欠陥や傷などがどれほど製品不良に影響を与えるかを高速で判別することができる専用ソフトのiSiftがあり、便利に使用することができます。
PIXELONE-Zは、オートフォーカス顕微鏡が搭載されている、高速で高解像度で超微細欠陥を自動検査することができる外観検査装置になります。
ラインスキャンカメラやオートフォーカス顕微鏡が搭載されているため、高解像度の検査を無駄が少なく、高速で行うことができます。
測定対象の反射特性に応じて、4色の照明の色を選択することができるため、適切な検査を行うことができます。
専用のソフトウェアを使用することによって、欠陥の判別や個数、欠陥の色分けなどを行うことができます。
シート検査装置λ-LIGHTは、カメラと光源、検査方式とアルゴリズムを最適に制御することで、微小な欠点を高速ですべての面で測定することができるコンパクトな外観検査装置になります。
検査方式としては、透過方式と反射方式、その両方を組み合わせた透過反射併用方式の3種類を使用しており、より高精度な測定が可能です。
カメラは、流れ分解能の測定に適しているモノクロ2K画素カメラから、幅分解能の測定に適しているモノクロ8K画素カメラまであり、カラー4K画素カメラにも対応しています。
シート検査装置スーパーNASP-λ(ラムダ)は、オムロン社独自の多波長検査技術を搭載しているハイエンドモデルの外観検査装置になります。
装置に付随しているモニターでは、検査中の欠陥データや画像などをリアルタイムに表示しており、過去のデータ画像の表示も可能なため、比較しながら検査を進めることができます。
独自のアルゴリズムによって、出荷レベルを満たさない欠陥と満たす血管の判別を行うことができ、目視での作業などを減らすことができます。
