ジェットディスペンサ
メーカー13社・80製品一覧【2024年】

ジェットディスペンサについての概要、用途、原理などをご説明します。また、ジェットディスペンサのメーカー13社一覧や企業ランキングも掲載しておりますので是非ご覧ください。ジェットディスペンサ関連企業の2024年10月注目ランキングは1位:アルファエレクトロニクス株式会社、2位:株式会社鈴木、3位:株式会社サンエイテックとなっています。

ジェットディスペンサとは？
ジェットディスペンサのメーカー13社一覧
ジェットディスペンサの製品80点一覧

ジェットディスペンサの関連カテゴリ

噴霧器

ジェットディスペンサとは

ジェットディスペンサとは、容器に入った溶液を一定量吐出する装置のことです。

ディスペンサとも呼ばれます。主に工業用途で活用されることが多く、ガスケット材料への接着剤塗布や電子基板への少量のはんだ付けに利用されています。現在は、手洗い洗剤やアルコール消毒液向けのディスペンサとして、家庭でも利用される場合が多いです。

ディスペンサにはいくつかの方式があり、それぞれ異なる名前が付けられています。特に代表的なものは、シリンジから溶液を吐出するエアパルス方式です。

エアパルス方式を採用することで、精密な量の溶液を迅速かつ繰り返し吐出することが可能となります。

ジェットディスペンサの使用用途

ジェットディスペンサは、さまざまな用途で利用され、中でも自動車や電子部品の製造において特に重要な役割を果たしています。自動車部品は多くのパーツから成り立ち、細かいパーツも多数存在することで有名です。

インパネや軸受などの部品を組み立てる際、各パーツを結合させるためにジェットディスペンサが活用されます。ディスペンサの型によっては、吐出先の直径が数ミリ程度になるものもあり、細かいパーツへの対応が可能です。

また、電子部品の分野でもジェットディスペンサの重要性は高まっています。電子部品も自動車部品同様、細かいパーツが多く、吐出先が細いディスペンサが必要です。特に代表的な例として、電子基板へのはんだ付けが挙げられます。

従来は、スクリーン印刷という手法が用いられていましたが、装置の小型化が進み、部品の精度が求められるようになってきました。スクリーン印刷では、形状の条件によって小型化への対応が難しいため、ジェットディスペンサによるはんだ付けが行われています。

ジェットディスペンサの原理

ジェットディスペンサの原理にはいくつかの方式があり、ここでは代表的なエアパルス方式について解説します。エアパルス方式の装置は、エア源、配管、レギュレータ、コントローラ、シリンジから構成されています。

まずエア源から圧縮空気が放出され、配管を通ってレギュレータに移動し、圧縮空気の圧力を下げ、一定の安定した圧力で空気をコントローラに送ります。圧縮空気をそのままコントローラ側に送ると、部品の破損につながるためです。コントローラでは、シリンジへの圧力供給を調節しています。供給条件は作業者側の設定が必要です。シリンジに圧力がかかることで、シリンジ内の溶液が吐き出されます。

レギュレータやコントローラで供給圧力が一定になるように調整されていますが、実際にはシリンジ内の溶液が減るに従って、吐出量も減少してしまう問題があります。吐出量のばらつきを抑えるためには、溶液残量に合わせて条件を設定し直すことが必要です。

ジェットディスペンサの原理を理解することで、装置の効果的な利用やトラブル対策が容易になります。エアパルス方式は、高速で精密な吐出が可能であるため、さまざまな産業分野で重要な役割を果たしています。

ジェットディスペンサの種類

ジェットディスペンサは、主にエアパルス方式、ピエゾ式、ペリスタルティックポンプ方式の3方式に分類されます。

1. エアパルス方式

エアパルス方式は、最も一般的なジェットディスペンサの種類です。エア圧を利用してシリンジ内の溶液を吐出する方式で、高速で精密な吐出が可能です。自動車や電子部品の製造業界で幅広く使われています。

2. ピエゾ式

ピエゾ式は、電圧をかけた際に変形する特性を持つピエゾ素子を利用して溶液を吐出する方式です。微小な粒子を高速で正確に吐き出せるため、医療やバイオテクノロジー分野で利用されることが多い点が特徴です。

3. ペリスタルティックポンプ方式

ペリスタルティックポンプ方式は、チューブ内の溶液を圧縮・膨張させることで吐出する方式です。溶液に直接触れる部品が少ないため、滅菌や洗浄が容易で、衛生面での要求が高い医療や食品業界で活用されています。

参考文献
https://www.monotaro.com/p/2566/3777/
https://www.monotaro.com/p/2566/3777/
https://jp.misumi-ec.com/vona2/detail/223013576908/
https://www.musashi-engineering.co.jp/case/case_006_00014.html
https://www.jstage.jst.go.jp/article/jiep1998/7/6/7_6_501/_pdf
https://www.iwakipumps.jp/blog/naruhodo/25/

ジェットディスペンサメーカー 13社

*一部商社などの取扱い企業なども含みます。

ジェットディスペンサ　各種取り揃え注目製品
アルファエレクトロニクス株式会社

⚪︎高粘度用ピエゾ式システム、材料粘度～2000Pa･s、1000Hzの連続塗布
⚪︎はんだペースト、各種接着剤、アンダーフィル、シリコン、塗料、オイル、有機溶剤などに
⚪︎シリンジ用レギュレーター内蔵、バルブ内蔵ヒーター、流路部のワンタッチ脱着
⚪︎塗布前、及びピエゾ素子の温度が変化した際の自動キャリブレーション製品も

- - アルファエレクトロニクス株式会社メーカー商社・代理店
    ジェットディスペンサ　各種取り揃え
  - 会社サイト創業: 1983年従業員数: 7人資本金: 100,000,000円会社詳細
  - 住所: 埼玉県川口市南鳩ヶ谷3丁目20番21号
- 環境への貢献グローバルジェットディスペンサ

  昨今、AIやロボット技術はもとより、自動車産業やエレクトロニクス業界において電子部品・電子基板は欠かせない物です。その製造に関わる世界の技術の進化を見逃さぬ目を持ち、見つけた技術にプラスアルファの付加価値を付けて、日本の製造業を盛り上げ、世にある技術の発展に貢献したいと考えています。
- - 武蔵エンジニアリング株式会社メーカー
    ディスペンサーコントローラ一覧
  - 会社サイト創業: 1978年従業員数: 750人会社詳細
  - 住所: 東京都三鷹市下連雀8-7-4
- - 株式会社鈴木メーカー
    高速ディスペンサー
  - 会社サイト上場(東証プライム) 創業: 1933年従業員数: 1,086人会社詳細
  - 住所: 長野県須坂市大字小河原2150-1
- - ムロオカ産業株式会社理科学部門メーカー
    ディスペンサー
  - 会社サイト創業: 1969年会社詳細
  - 住所: 栃木県足利市駒場町1-1
- - ノードソン株式会社メーカー
    ジェットバルブシステム一覧
  - 会社サイト創業: 1969年従業員数: 209人資本金: 496,000,000円会社詳細
  - 住所: 東京都品川区勝島1-5-21 東神ビル8F
- - 株式会社メクト
    非接触ジェットディスペンサー
  - 会社サイト創業: 1981年会社詳細
  - 住所: 大阪府大阪市淀川区西中島5丁目2番5号中島第2ビル701号
- - 株式会社サンエイテック
    ディスペンサー一覧
  - 会社サイト創業: 1987年従業員数: 90人会社詳細
  - 住所: 千葉県柏市柏7丁目1番15号
- - 岩下エンジニアリング株式会社
    ディスペンサー一覧
  - 会社サイト創業: 1971年従業員数: 81人会社詳細
  - 住所: 東京都港区高輪3-11-5 IEIｲﾏｽ高輪ﾋﾞﾙ6階
- - バーミスジャパン株式会社
    非接触式・高速ジェットディスペンサの製品ラインアップ一覧
  - 会社サイト創業: 2015年会社詳細
  - 住所: 東京都港区南麻布4-2-42-1303
- - XQ Instruments
    SDB-1 Benchtop Dosing Machine
  - 会社サイト創業: 2011年従業員数: 20人会社詳細
  - 本社: シンガポール

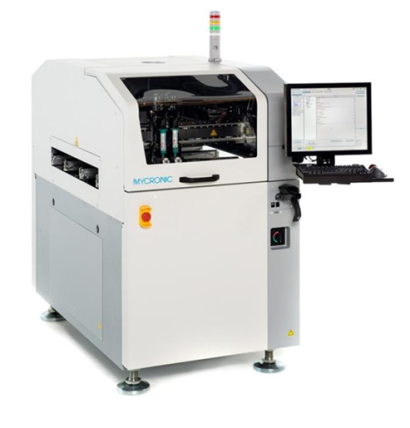

- - Mycronic AB
    MY700 JD
  - 会社サイト会社詳細
  - 本社: スウェーデン
- - 株式会社進和商社・代理店
    メカトロシステムセンター一覧
  - 会社サイト上場(東証プライム) 創業: 1951年従業員数: 836人資本金: 951,106,000円会社詳細
  - 住所: 愛知県名古屋市守山区苗代2-9-3
- - 株式会社マス商事商社・代理店
    AERO JET
  - 会社サイト創業: 1977年従業員数: 190人資本金: 100,000,000円会社詳細
  - 住所: 神奈川県横浜市港北区新横浜3-7-17 銀洋新横浜ビル701

ジェットディスペンサ 2024年10月のメーカーランキング

*一部商社などの取扱い企業なども含みます

2024年10月の注目ランキングベスト10

注目ランキング導出方法

順位	会社名	クリックシェア
1	アルファエレクトロニクス株式会社	18.6%
2	株式会社鈴木	18.6%
3	株式会社サンエイテック	14.0%
4	ムロオカ産業株式会社理科学部門	11.6%
5	株式会社マス商事	7.0%
6	ノードソン株式会社	7.0%
7	武蔵エンジニアリング株式会社	7.0%
8	XQ Instruments	4.7%
9	株式会社進和	4.7%
10	株式会社メクト	2.3%
