産業用レンズについての概要、用途、原理などをご説明します。また、産業用レンズのメーカー35社一覧や企業ランキングも掲載しておりますので是非ご覧ください。産業用レンズ関連企業の2024年3月注目ランキングは1位:株式会社スペース、2位:エドモンド・オプティクス・ジャパン株式会社、3位:株式会社ミュートロンとなっています。
産業用レンズとは、工場内の生産ラインでの監視や検査、防犯カメラなど、業務用途のカメラに使われるレンズです。
産業用レンズの構造は、民生機器である一眼レフカメラなどのレンズと基本的には同じですが、使用用途に応じてより高分解能であったり、低歪みであったりなど、求められる性能に特化した設計がなされています。また、産業用レンズは、民生カメラレンズと同じようにレンズと撮影エレメントを持つカメラをつなぐレンズマウントという構造を持ちます。
レンズマウントにはさまざまな種類がありますが、アダプタを介すると互換性を持たせることが可能です。しかし、各々のレンズマウントの間に互換性がないものもあるため注意が必要です。
産業用レンズは、産業用カメラとセットで使われます。産業用カメラはさまざまな工業製品の生産ラインで、幅広く用いられています。具体的には、半導体やIC、医療や製薬、農業や食品、自動車、金属加工、樹脂、セラミックス、フィルム製品の生産工場などの分野です。
私たちの身の回りでは、監視カメラ、防犯カメラに使われているレンズも産業用レンズです。自動車にも運転を支援したり自動運転のためにカメラが搭載されており、これらのカメラに使われているレンズも、産業用レンズと呼ぶことができます。
産業用レンズは、民生用カメラのレンズと同じであり、複数の凸レンズと凹レンズが組み合わされています。産業用レンズは特に低歪み性が求められることが多く、画像の周辺でも映像が歪まないための設計がなされているのが特徴です。また、テレセントリック光学系という設計が用いられたレンズもあります。
テレセントリック光学系とは、ピントを変化させても、対象物の大きさが変わらないレンズ構成のことです。たとえば、前面が凸レンズの場合、レンズに照射された光はレンズ後面に向かって収束するように光路が変化していきます。光路上に複数のレンズを設置することで光路の補正を行い、レンズ後面から他の部品に向かう光を平行光にしたレンズはテレセントリックレンズと呼ばれます。
民生用の一眼カメラ用のレンズでは、絞りとピントリングという機構が搭載されているのが一般的です。しかし、産業用レンズでは、絞りやピントは固定されたものもあります。これは使用環境が固定されているので、使われる条件に合わせて最適な設計を行なっているからです。なお、絞りの仕組みは人間の瞳孔と同様の原理であり、光路径の大きさを変えることでレンズから入ってくる光の量を調整しています。
また、これらの機能を備えていることで被写界深度と呼ばれるピントが合う範囲の調整を行うこともできます。ピントリングとは、被写体がレンズを通して撮影エレメント上で結像させるためにレンズ群を可動させるための機能です。
産業用レンズには、民生用レンズと同様に広角レンズ・標準レンズ・望遠レンズ、単焦点レンズ、ズームレンズなどがあります。そのほか、ラインセンサー用レンズという、非常に細長い領域に特化したレンズやテレセントリックレンズも、産業用レンズの1つです。
微小撮影用レンズ・対角・円周魚眼レンズという区分もあります。微小撮影用レンズは極端に近い距離にある被写体を映せるため、小さな物体の微細な損傷などを確認する検査に使用されます。
対角・円周魚眼レンズは、広角レンズよりもさらに広い範囲を映すことが可能です。取得された画像が大きくゆがんでしまう欠点がありますが、車載カメラなどの極端な広範囲を撮影する必要がある場合に利用されます。
参考文献
https://www.toshiba-teli.co.jp/products/industrial/info/t/t0004_Lens_Terminology_j.htm
https://www.tochigi-nikon.co.jp/products/lens/index.htm
https://www.canon-its.co.jp/column/detail/img_column01_04.html
*一部商社などの取扱い企業なども含みます。
2024年3月の注目ランキングベスト10
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | 株式会社スペース |
12.7%
|
2 | エドモンド・オプティクス・ジャパン株式会社 |
9.9%
|
3 | 株式会社ミュートロン |
9.9%
|
4 | 株式会社タムロン |
6.6%
|
5 | バスラー・ジャパン株式会社 |
6.1%
|
6 | 興和オプトロ二クス株式会社 |
6.1%
|
7 | 株式会社ヴイ・エス・テクノロジー |
4.2%
|
8 | 株式会社ケンコー・トキナー |
3.8%
|
9 | HOYA株式会社 |
3.8%
|
10 | ワテック株式会社 |
3.3%
|
注目ランキング導出方法について
注目ランキングは、2024年4月の産業用レンズページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
製品の閲覧数をもとに算出したランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
平均返答時間が24時間以内の企業の中での注目ランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
216 点の製品がみつかりました
株式会社スペース
130人以上が見ています
最新の閲覧: 2時間前
1/1.8インチ フルHD デイ&ナイトカメラ対応16倍電動ズームレンズ ■特徴 ・LIBRAは、フルHDメガピクセルカメラに対応した昼夜兼用の高...
2種類の品番
株式会社スペース
130人以上が見ています
2/3~1/2インチ メガピクセルカメラ対応固定焦点レンズ ■特徴 ・PIXISからの小型化を実現し、フィルター取付径をシリーズ25.5mm P0.5で...
4種類の品番
株式会社スペース
130人以上が見ています
2/3“ メガピクセルカメラ対応 防塵単焦点レンズ。耐振動・耐衝撃・防塵モデル。 ■特徴 ・固定絞りとフォーカス・ダブルナット構造によ...
株式会社スペース
120人以上が見ています
1~1/2インチ VGAカメラ対応固定焦点レンズ ■特徴 ・幅広い焦点距離ラインナップからベストな製品を選択できます。 ・フルメタルボディ...
3種類の品番
株式会社エイ・ケイ・コーポレーション
110人以上が見ています
最新の閲覧: 6時間前

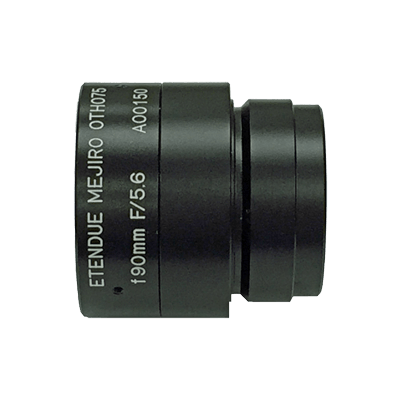

マシンビジョンとして、製品検査など画像解析用に開発されたスタンダードレンズです。対象センササイズは2/3インチ- 2Mpixelから4/3イン...
