【2021年版】DCモーター メーカー18社・22製品一覧

DCモーターのメーカー18社・22製品を一覧でご紹介します。まずは使用用途や原理についてご説明します。


目次


DCモーターとは

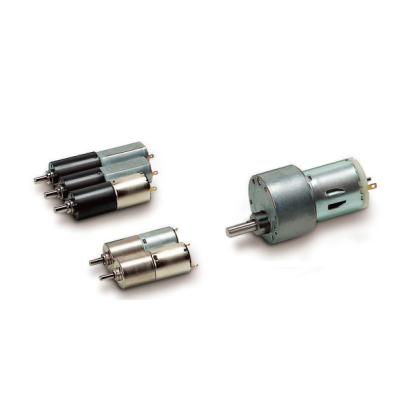

DCモーター

DCモーターとは、電気的なエネルギーを回転動作に変換させるモーターのうち、直流(Direct Current)を動力として使用したモーターのことで、一般的にはブラシ付きモーターのことを示すことが多いです。

DCモーターの使用用途

DCモーターの特長として、構造が単純なため小型なものが多いことと回転制御の効率が高いことがあげられます。そのことから、安価なモーターが必要とされるおもちゃのラジコンや冷却ファンなどに用いられています。また、電圧に対して応答性が高く、起動トルクも大きいため、電車の動力用のモーターやエレベータの動作用のモーターにも使用されています。その他、トルクが必要で高精度な制御が必要とされないほとんどの場面ではDCモーターが用いられることが多いです。

DCモーターの原理

DCモーターの内部には、コイルが巻かれたローターが中央に設置されており、その周りにはN極とS極に分極されたステータがそれぞれ設置されています。DCモーターへ電流を流すと、フレミングの法則にしたがってコイル内に磁界が発生し、磁化されたローターの磁極とステータの磁極が同極である部分には反発する力が、異極の部分には引きあう力が誘起され、エネルギー的に安定になる方向へローターは回転します。その後ローターに流す電流を反転させると、引力と斥力を変化させることができるため、これを高速で交互に繰り返すことでローターを一定方向へ回転し続けることができます。また、この磁化に必要な電力は、整流子と呼ばれる部分にブラシが接触するごとに供給されます。この非常に単純な構造から、電流に対する出力トルクの効率が非常に高いモーターを安価に構成できるという特長を持ちますが、電力供給の際に整流子とブラシの接触が必要なことから、このブラシの寿命がそのままモーターの寿命となるため、このブラシを排したブラシレスタイプのDCモーターも存在します。

DCモーターの種類

DCモーターはdirect current motorの略で、直流モーターのことです。DCモーターに対して、駆動電源の違いから交流モーターのことをACモーター(alternating current motor)といいます。また、交流電源からDCモーターを駆動したいときには、交流電源を整流器(コンバータ)を用いて直流に変換することで使用することができます。DCモーターは、永久磁石を用いたDCモーターと界磁束を発生させる電磁石界磁型のモーターとに分かれます。

永久磁石型のDCモーターの構造は、固定子(ステータ)に永久磁石を使います。永久磁石は外部から磁場等の影響を受けることなく磁石としての性質を長期にわたって保持する物体のことです。固定子に対して、回転子(ロータ)側は鉄心とコイルで構成された電磁石となっており、コイルに電流を流すことで力が発生し回転します。さらに回転子側に整流子,固定子側にはブラシを設け、コイルが真上真下の位置をよぎる際に電流の向きを逆転させることで連続的に回転させます。

DCモーターとACモーターの違い

DCモーターとACモーターの違いは、1つに駆動電源が異なります。DCモーターは直流電源、ACモーターは交流電源で駆動します。直流とは、プラスもしくはマイナスが一定の電源のことです。交流とは一定時間でプラスとマイナスが入れ替わる電源のことです。この特徴の差からモーター動作についても特性が異なります。

たとえばDCモーターは電圧に対して回転特性が安定し低価格です。DCモーターはトルク制御性能が優れており、早くて安定した応答を得ることができます。ACモーターの制御回路と比べても、低電圧で動くので装置の小型化も一つの特徴になります。デメリットは構成部品にブラシや整流子を含むため、ノイズや回転のムラなどがあります。それに対しACモーターはブラシがないため、耐久性のあるモーターを作ることができます。産業系など長期寿命を考慮する分野などに用いられます。

参考文献
https://www.nidec.com/jp/technology/motor/basic/00004/
https://www.renesas.com/jp/ja/support/technical-resources/engineer-school/brushless-dc-motor-01-overview.html
https://www.nidec.com/jp/technology/motor/basic/00004/
https://flex-eng.jp/susume/805/
