基板用コネクタについての概要、用途、原理などをご説明します。また、基板用コネクタのメーカー36社一覧や企業ランキングも掲載しておりますので是非ご覧ください。基板用コネクタ関連企業の2025年1月注目ランキングは1位:第一電子工業株式会社、2位:日本圧着端子製造株式会社、3位:矢崎エナジーシステム株式会社となっています。
基板用コネクタの関連キーワード
基板用コネクタとは、基板を電気的に接続する際に用いるコネクタです。
電子部品等が搭載されたプリント基板と評価装置、別の機器、基板等を配線ケーブルを用いて電気的につなぐ場合のオスやメスのコネクタを指します。
EIAJ規格でコネクタは「接続および切り離しを目的とした導体を接続する機構部品」と定義され、基板用コネクタの場合には片側や両側に基板との接続が想定されています。
基板用コネクタの使用用途は接続する部品に応じてさまざまです。

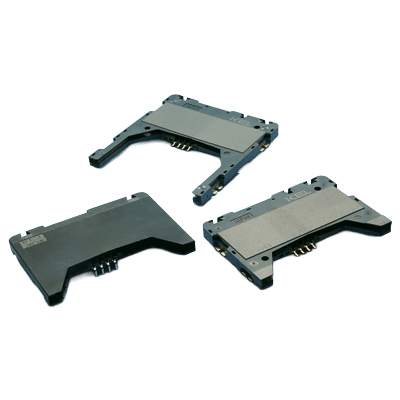

例えばPCとメモリカードやICソケットと基板の接続で基板間や基板パッケージ間を直接コネクタで接続する場合には、「電子部品評価用基板ボード」「測定器を電気的配線でつなぐための基板」「ハーネスの接続のために用いられる場合」に大別できます。
その中でもPCや端末などの情報機器向け、自動車などの車載向け、産業機械インフラ用途など、扱う用途事例も多種多様です。
基板対ハーネス (電線) のコネクタは一般的にハウジング (ケース) でコンタクト (端子) を覆って格納した構造を有しています。端子にはタブと呼ばれる板状の導体とタブを包むリセプタクルがあり、オス・メスの関係です。
通常ハーネス側をリセプタクルにして両者は圧着接続でつなぎます。はんだ付け接続と異なり熱ストレス印加がなく、接触面は外気からの遮断状態となるため非常に高い接続信頼性が保たれます。圧着の場合にはリセプタクルの大きさとクリアランスでピッチが決まるため、より高密度な実装コネクタの形成が可能です。
基板対基板はコネクタ間で基板を接続するため、基板の支持応力による接触不良に気を付ける必要があります。とくにコネクタ同士の接触ではレセプタクル側の金属接点と差し込み側の金属接点の有効接触距離が小さい場合が多く、両者の角度や基板用コネクタ間の取り付け位置の精度に十分注意が必要です。
基板用コネクタの種類は1ピースタイプと2ピースタイプに分類可能です。
単独で用いるタイプです。直接プリント基板にはんだ付けされます。
ソケットとプラグの2つのピースで構成されています。ソケットとプラグをはめ合わせる箇所を接触部、電線やプリント基板を取り付ける箇所を接続部と呼びます。
一般的に基板用コネクタはハウジングとコンタクトで構成されます。
端子を収容してコンタクトを組み込むためのケースです。人が触れるため、絶縁体の樹脂などで作られます。挿される側をリセプタクル、レセプタクル、ソケット、挿す側をプラグと呼びます。
ターミナルや端子とも呼ばれ、コネクタを接続する際に相互に電子的接続をする接触子です。挿される側をリセプタクルコンタクト、レセプタクルコンタクト、ソケットコンタクト、挿す側をタブコンタクト、ピンコンタクトと呼びます。
基板用コネクタの接続形態には複数あります。
接続形態はBtoW (英: Board to Wire) で、基板とリード線で繋ぎます。スイッチやランプのような外部機器と基板の電気信号をやりとりでき、幅広い用途で用いられます。

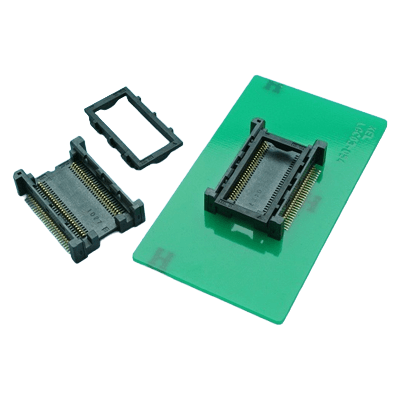

接続形態はBtoB (英: Board to Board) で、直接基板同士を繋ぎます。2階建ての基板になり、1枚の基板では載り切らない部品も2枚にして接合可能です。設計や保守の柔軟性を上げ、小型化を達成できます。
接続形態はI/O (英: Input/Output) で、機器同士を繋ぎます。組み立てられた複数の機器を繋ぐ場合に使用されます。

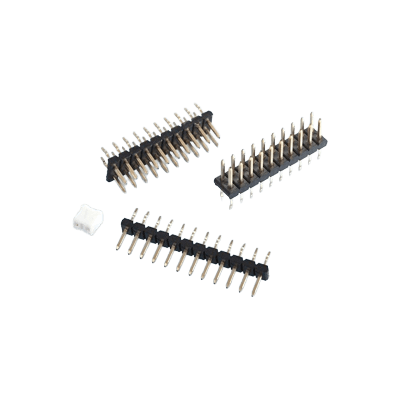

ジャンパーピンとも呼ばれ、設定スイッチの代わりとして用います。自由に回路の短絡パターンを変えられます。
*一部商社などの取扱い企業なども含みます。
2025年1月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 第一電子工業株式会社 |
10.3%
|
| 2 | 日本圧着端子製造株式会社 |
8.8%
|
| 3 | 矢崎エナジーシステム株式会社 |
8.8%
|
| 4 | フエニックス・コンタクト株式会社 |
7.4%
|
| 5 | イリソ電子工業株式会社 |
7.4%
|
| 6 | ヒロセ電機株式会社 |
5.9%
|
| 7 | オムロン株式会社 |
5.9%
|
| 8 | 日本航空電子工業株式会社 |
5.9%
|
| 9 | ワゴジャパン株式会社 |
4.4%
|
| 10 | 三皓株式会社 |
4.4%
|
注目ランキング導出方法について
注目ランキングは、2025年1月の基板用コネクタページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
業界別
💻 電子・電気機器
日本ワイドミュラー株式会社
80人以上が見ています
最新の閲覧: 1日前

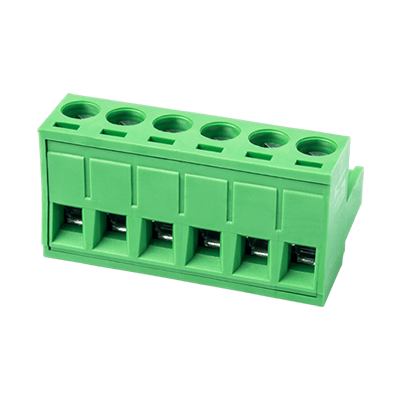

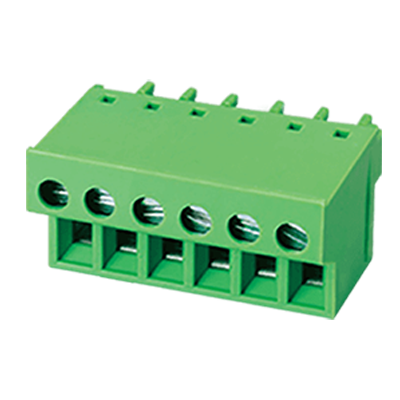

■高効率的パワーエレクトロニクス対応プリント基板用コネクタとプリント基板用端子台 新世代が登場する度に、デバイス形状は小型化、経済性、パフォーマンス...
