リールラックのメーカー8社一覧や企業ランキングを掲載中！リールラック関連企業の2025年12月注目ランキングは1位:KnK株式会社、2位:JFE商事エレクトロニクス株式会社、3位:DESCO JAPAN株式会社です。
監修:JFE商事エレクトロニクス
リールラックとは、電子部品を格納したテープを巻き付けたものであるテープリールを収納するためのラックです。
半導体や電子部品は、キャリアテープと呼ばれるたくさんのポケットがついているテープを用い、ポケットに1つずつ格納されます。このキャリアテープは、リールに巻き付けて、取り扱われます。リールラックは、このテープリールの保管・収納・整理に使用される収納用品です。リールシェルフなどと呼ばれる場合もあります。
リールラックは、プラスチックや金属 (ステンレス) 製で、リールを格納するための溝やスロットがついています。様々な大きさや種類のテープリールを収納できるように設計されており、ラベルや仕切りなど、内容物の整理に有用な機能を備えている場合もあります。 リールラックを活用することで、電子機器製造の現場で、電子部品の整理整頓や段取り替え工程でのアクセス性を高めることが可能です。
関連キーワード
2025年12月の注目ランキングベスト8
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | KnK株式会社 |
24.4%
|
| 2 | JFE商事エレクトロニクス株式会社 |
14.6%
|
| 3 | DESCO JAPAN株式会社 |
12.2%
|
| 4 | JUKI株式会社 |
12.2%
|
| 5 | 株式会社レクザム |
12.2%
|
| 6 | FutureATT |
9.8%
|
| 7 | 株式会社アートファイネックス |
7.3%
|
| 8 | エレクター株式会社 |
7.3%
|
6 点の製品がみつかりました
6 点の製品
マイクロニックアセンブリソリューションズ株式会社
10人以上が見ています
最新の閲覧: 1日前
特徴 ■コンパクトサイズ 設置面積は1.5m²未満、高さわずか2.26m。 ■柔軟な保管庫 一般的な部品サイズの収納に適した設計。 ■概要 MYTo...
マイクロニックアセンブリソリューションズ株式会社
10人以上が見ています
最新の閲覧: 1日前
特徴 ■コンパクトな設置面積 設置面積は1.5 m²未満。 ■柔軟な保管庫 一般的な部品サイズの収納に適した設計。 ■拡張ストレージ容量 MY...
マイクロニックアセンブリソリューションズ株式会社
10人以上が見ています
最新の閲覧: 1日前
特徴 ■コンパクトな設置面積 設置面積は1.5 m²未満。 ■拡張ストレージ容量 15インチリール用の拡張ストレージ容量。 ■概要 MYTower 6+...
マイクロニックアセンブリソリューションズ株式会社
10人以上が見ています
最新の閲覧: 1時間前
特徴 ■コンパクトな設置面積 設置面積はわずか1.55 m²。 ■拡張ストレージ容量 1,148リールの大容量収納力。 ■生産環境に近いバッファ ...
マイクロニックアセンブリソリューションズ株式会社
10人以上が見ています
最新の閲覧: 1日前
特徴 ■拡張ストレージ容量 2,052リールの大容量ストレージ、1,057リール/m²の優れた収納率。 ■柔軟な保管庫 7インチリールを大量に収納...
マイクロニックアセンブリソリューションズ株式会社
20人以上が見ています
最新の閲覧: 1日前
特徴 ■拡張ストレージ容量 最大収納数2,468リール。1,272リール/m²の優れた収納率。 ■柔軟な保管庫 7インチリールを大量に収納できる設...
監修:JFE商事エレクトロニクス
リールラックとは、電子部品を格納したテープを巻き付けたものであるテープリールを収納するためのラックです。
半導体や電子部品は、キャリアテープと呼ばれるたくさんのポケットがついているテープを用い、ポケットに1つずつ格納されます。このキャリアテープは、リールに巻き付けて、取り扱われます。リールラックは、このテープリールの保管・収納・整理に使用される収納用品です。リールシェルフなどと呼ばれる場合もあります。
リールラックは、プラスチックや金属 (ステンレス) 製で、リールを格納するための溝やスロットがついています。様々な大きさや種類のテープリールを収納できるように設計されており、ラベルや仕切りなど、内容物の整理に有用な機能を備えている場合もあります。 リールラックを活用することで、電子機器製造の現場で、電子部品の整理整頓や段取り替え工程でのアクセス性を高めることが可能です。
リールラックは、電子部品を格納するリールを保管・管理するために使用されます。特に、SMT技術 (表面実装技術) で使用される電子部品の取り扱いで活用されています。
リールラックは、テープリールの収納及び、ラベルや仕切りなどを用いた整理整頓、出入庫記録による在庫管理などに活用することが可能です。また、一部のリールラックには電子化された管理システムが搭載されており、誤出庫防止や出庫リストの自動作成、先入れ先出しなどに役立てることができます。
SMTは、電子部品をプリント基板 (PCB) の表面に直接置いてはんだ付けを行う技術です。PCBの穴に挿入して反対側ではんだ付けする方法 (スルーホール技術) に比べて、下記のような特徴があります。
このようなSMTに使用される部品はキャリアテープとテープリールを用いて格納されて、基板実装の際はカセットフィーダーにテープリールごとセットされます。セットされた部品は、カセットフィーダーからマウンターへ送られ、基板実装される仕組みです。
リールラックは、一般的にプラスチックや金属製で、部品のリールを入れるための溝やスロットがついています。リールは、プラスチック製や紙製などで、直径は概ね180mm～380mmです。封入される部品によってテープ幅が異なり、最小で約8mm、大きいものでは44㎜を超えます。
ラックは、さまざまなサイズや種類のリールを収納できるように設計されており、ラベルや仕切りなど、内容物の整理に役立つ機能を備えている場合もあります。スマートラックと呼ばれる製品では、位置センサーなどを搭載することでラック内の部品の位置を追跡することが可能です。
リールラックに採用されることがある主な機能には下記のようなものがあります。
リールラックの種類は、純粋なラック機能のみの製品とスマートラックと呼ばれる在庫管理機能を備えた製品とに大別されます。

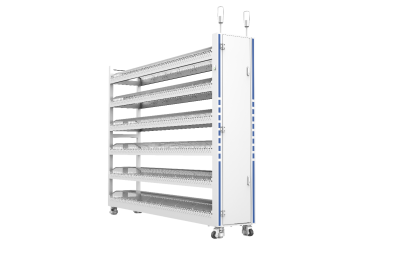

純粋な収納機能のみのラック製品は、多くがステンレス製で、リールをセットするためのスロットがついたシンプルな収納用棚です。リールの様々な種類や大きさに対応しており、棚の大きさや収納力にも多様な種類があります。
スマートリールラックは、電子化されたシステム機能を備えた製品です。入庫リールデータ (品名・数量・入庫日) をサーバーに保存することができ、計画出庫表を利用しての一斉出庫やハンディターミナル経由での出庫などを行うことで、入出庫管理が可能です。また、MES・ERPなどの上位システムや、実装機、電子部品カウンターなどとの連携も可能な場合があります。
LEDランプ点灯により入出庫時に空いているスロットや必要なリールが収納されているスロットが明示されます。先入れ先出しやリールのピックアップ時間の短縮に貢献し、入出庫作業の効率化が可能です。尚、誤ったリールの取り出し時には取り違いミス防止のためアラームが鳴る機能もあります。
また、リールの位置管理システムにより、フリーアドレスで複数種類のリールを1つの棚に収納可能です。これにより、倉庫面積削減の効果も期待できます。
本記事はリールラックを製造・販売するJFE商事エレクトロニクス様に監修を頂きました。
