ダイヘッドのメーカー5社一覧や企業ランキングを掲載中！ダイヘッド関連企業の2025年7月注目ランキングは1位:ミルウォーキーツール・ジャパン合同会社、2位:山田マシンツール株式会社となっています。 ダイヘッドの概要、用途、原理もチェック！
ダイヘッド (英: Die heads) とは、ビルの配管などに使用されるパイプのねじ切り機に取り付けるドーナツ形状をした工具です。
異なる太さのパイプを扱う場合、ダイヘッドを交換するだけで、幅広いパイプに対応可能です。この工具にはパイプのねじを切る刃 (チェーザ) が取り付けられており、手動式や自動式のねじ切り機に簡単に固定できます。ねじ切り機を効率よく活用できるほか、工具の交換が簡単で手間を削減できる点がメリットです。
2025年7月の注目ランキングベスト2
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | ミルウォーキーツール・ジャパン合同会社 |
25.0%
|
| 2 | 山田マシンツール株式会社 |
25.0%
|
46 点の製品がみつかりました
46 点の製品
神田機工株式会社
30人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
18.3時間 返答時間
■概要 ・チェーザ取付台 ・受注生産品
神田機工株式会社
30人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
18.3時間 返答時間
■概要 チェーザ取付台
神田機工株式会社
20人以上が見ています
返信の比較的早い企業
100.0% 返答率
18.3時間 返答時間
■概要 ・チェーザ取付台 ・受注生産品
神田機工株式会社
30人以上が見ています
返信の比較的早い企業
100.0% 返答率
18.3時間 返答時間
■概要 ・チェーザ取付台 ・受注生産品
神田機工株式会社
20人以上が見ています
最新の閲覧: 15時間前
返信の比較的早い企業
100.0% 返答率
18.3時間 返答時間
神田機工株式会社
20人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
18.3時間 返答時間
神田機工株式会社
30人以上が見ています
返信の比較的早い企業
100.0% 返答率
18.3時間 返答時間

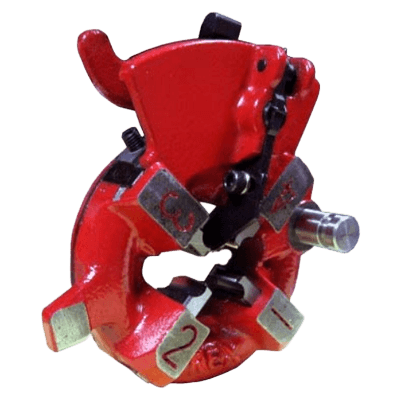

レッキス工業株式会社
10人以上が見ています
■対応機種 (パイプマシン) ・S40・N40 ・F50・NS50・S50・N50 ・F80・NS80・S80・N80 ・90AⅢ ・N100

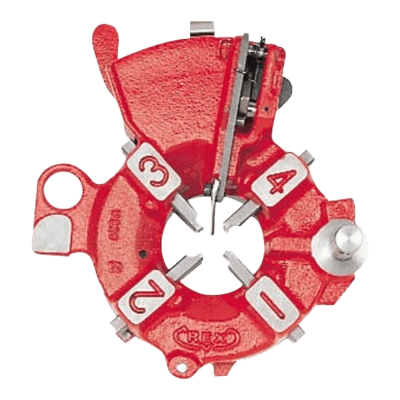

レッキス工業株式会社
20人以上が見ています
■対応機種 (パイプマシン) ・S40・N40 ・F50・NS50・S50・N50 ・F80・NS80・S80・N80 ・90AⅢ ・N100
検索結果 46件 (1ページ/2ページ)
ダイヘッド (英: Die heads) とは、ビルの配管などに使用されるパイプのねじ切り機に取り付けるドーナツ形状をした工具です。
異なる太さのパイプを扱う場合、ダイヘッドを交換するだけで、幅広いパイプに対応可能です。この工具にはパイプのねじを切る刃 (チェーザ) が取り付けられており、手動式や自動式のねじ切り機に簡単に固定できます。ねじ切り機を効率よく活用できるほか、工具の交換が簡単で手間を削減できる点がメリットです。
ダイヘッドは、水道管の接続やエアコンの配管、ガス管の取り付けなどが使用用途です。
キッチンシンクに取り付けられた蛇口と配管を接続する際、ねじ付きのパイプが使われます。このねじ部分の適切な加工により、水漏れのない確実な接続が可能です。
エアコンの冷媒配管には銅製のパイプが使われます。接続部分にねじを作る際、ダイヘッドが使用されます。ねじが正しく取り付けられていれば、冷媒ガスが漏れる心配はありません。
ガスコンロや給湯器などのガス配管も、ダイヘッドで加工されたねじ部で接続されます。ガスコンロを設置する際、パイプに作られたねじがぴったりかみ合うことで、安全なガス供給が可能になります。
ダイヘッドの原理は、回転運動とチェーザの組み合わせによる切削です。
ねじ切り機に固定されたダイヘッドは、モーターや手動ハンドルによって回転します。この回転運動により生じた力によって、パイプの外周にねじ山を形成可能です。回転数やトルクは、パイプの材質やサイズに応じて調整されます。
ダイヘッドの内部には、4枚またはそれ以上の刃 (チェーザ) が等間隔に配置される構造です。これらの刃が回転するダイヘッドの内側でパイプと接触し、パイプの外周を削りながらねじ山を形成します。チェーザの形状や角度は、JIS (日本工業規格) やANSI (米国規格) などの規格に適合しており、精度の高いねじ加工が可能です。
パイプの表面を削る際、金属の削り屑 (バリ) が発生します。バリをスムーズに排出するために、ダイヘッドには切削屑の排出溝が必要です。またねじ切り油 (切削油) の使用により、摩擦を低減し刃の寿命を延ばせます。
ダイヘッドは、仕上げ方式、パイプ材質、対応サイズによってそれぞれ分類されます。
ねじ切り作業の終わり方によって2つに分類されます。
大量加工が必要なら自動切上げ方式、柔軟な調整が必要なら手動切上げ方式を選びます。
加工するパイプの材質に応じて使い分けます。
汎用的な鉄製パイプなら鋼管用、耐食性が必要ならステンレス管用、軽量なパイプなら塩ビ管用を選びます。
対応するパイプのサイズによって種類があります。
特定のサイズを加工するなら単一サイズ対応型、異なるサイズのパイプを扱うなら多サイズ対応型を選びます。
