コネクタ付ケーブルとは
コネクタ付きケーブルとは、異なるデバイスや機器を接続するためのケーブルです。
データや映像などの信号を送受信するために使用されます。コネクタはケーブルの一方または両方の端に取り付けられており、異なるタイプの入出力装置に簡単に接続することが可能です。
コネクタ付ケーブルはプラグアンドプレイの原則に基づいており、特別な設定や工具が不要で接続することができます。古くなったり破損したりした場合にも、比較的容易に交換することが可能です。これにより、デバイス全体を交換する必要がなくなります。
ただし、デバイス間の互換性を確認する必要があります。古いコネクタと新しいコネクタの間で互換性がない場合、アダプタや変換ケーブルが必要になることも多いです。
コネクタ付ケーブルの使用用途
コネクタ付きケーブルは、さまざまな用途で使用されます。以下は代表的な使用用途です。
1. データ転送
USB (Universal Serial Bus) ケーブルを使用することで、異なる種類のデバイス間でデータを転送することが可能です。高速データ転送と高出力充電をサポートする新しい規格であり、スマートフォンなどのデバイスとコンピュータを接続することができます。これにより、ファイルの転送やバックアップなどの作業を行うために使用されます。
2. 充電
スマートフォンやタブレットなどの電子機器は、バッテリーの充電を行うためにコネクタ付ケーブルを使用します。iPhoneやiPadにはLightningコネクタがあり、AndroidデバイスにはUSB-Cコネクタが使われることが多いです。これらのコネクタを充電ポートに接続し、デバイスの充電や同期を行います。
3. ビデオ/音声伝送
HDMI (High-Definition Multimedia Interface) ケーブルによって、高品質な映像と音声の伝送が可能です。テレビやモニターとDVDプレーヤーなどを接続して、高解像度の映像や音声を楽しむことができます。また、オーディオケーブルはスピーカーの接続などに使用され、音楽や音声を伝送します。
4. ネットワーク
イーサネットケーブルは、コンピュータネットワークを構築するために使用されます。家庭やオフィスのネットワーク機器同士を接続し、データ通信を行うことが可能です。カテゴリー5eなどの規格があり、高速で安定したネットワーク接続を提供します。
コネクタ付ケーブルの原理
コネクタ付きケーブルの原理は、異なるデバイス間で情報や電力を伝送するための物理的な接続を行うことです。ケーブル内部には導体やシールドなどが組み込まれており、これらの要素が信号や電力の伝送を可能にします。
1. 導体
導体は電流を通す役割を果たし、銅線やアルミニウム線が使われることが多いです。
2. 絶縁体
絶縁材は導体間を電気的に絶縁し、ショートや信号干渉を防ぐための役割を果たします。
3. シールド
シールドはケーブル内部の信号を外部からの干渉やノイズから保護するための層です。導電性の材料で作られており、電磁波やラジオ周波数の干渉を減少させる役割を果たします。
4. コネクタ
コネクタは、ケーブルの末端に取り付けられており、異なるデバイスやポートと物理的に接続させます。コネクタには導体が露出したピンやプラグが含まれており、デバイス間で電気的な接続を形成する仕組みです。
コネクタ付ケーブルの種類
コネクタ付きケーブルには、さまざまな種類があります。以下はその一例です。
1. USBケーブル

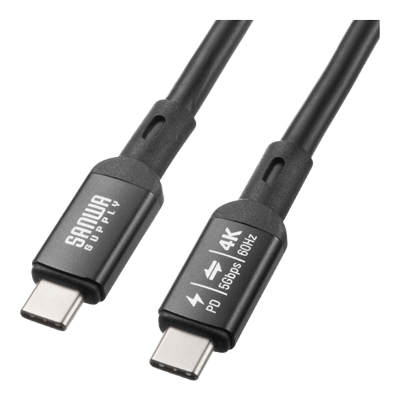

USBケーブルは、データ転送や充電に使用される非常に一般的なケーブルです。USB規格にはさまざまなコネクタがあります。例えば、USB-C、Micro USB、Mini USBなどがあります。
2. HDMIケーブル
HDMIケーブルは、高解像度の映像と音声を伝送するためのケーブルです。ケーブル長が長い場合、接続方向が決まっていることがあるため注意が必要です。
3. イーサネットケーブル
イーサネットケーブルは、コンピュータネットワークを構築するために使用されるケーブルです。主にRJ-45と呼ばれるコネクタが使用され、Cat 5eやCat 6などの規格があります。
4. VGAケーブル
VGA (Video Graphics Array) ケーブルはアナログ映像信号をコンピュータなどに伝送するためのケーブルです。D-sub 15ピンコネクタが一般的です。
