ファイバースコープとは、工業用内視鏡や医用内視鏡とも呼ばれ、細いガラス繊維を数多く束ね、カメラを取り付けたものです。
自在に曲げて変形することができるスコープの先端に、非常に小さなデジタルカメラが付いた構造をしています。一般的な管内検査カメラと比較して、カメラの径が非常に細いにもかかわらず、画質の精度が高いことと、先端部分を自在に可動させることができることが特徴です。ファイバーが曲がっても、光が内部で反射しながら進むため、像の伝達を正確に行えます。
ファイバースコープは光源と一体となっておりはっきりと見えるため、目視ではできない狭い部分や内部の詳細を観察することが可能です。その分、内視鏡の中では高額になります。サイズは一般に、φ2.4mm~φ8.5mm、ケーブル長は3m~30mm程度です。
図1.ファイバーのサイズ
図2. ファイバースコープの使用用途
ファイバースコープは、直接目視で確認することができない狭く入り組んだ構造物の内部や管内などに対して、検査や観察するために使用されています。主な用途は、自動車の内部検査、インフラ整備・メンテナンス、製造業品質管理、災害救助用スコープなどです。特に、配管やダクトの内部や、建築物の構造上目の届かない場所に用いられています。
その他、医療機器としても使用されています。例えば、腸内や胃の検査などをするための内視鏡などです。体内の深くにある臓器の場合は、直接目で見ることができず、カメラやチューブの外径が大きいと臓器の壁などにぶつかって細胞を損傷してしまうリスクがあります。一方で、ファイバースコープのカメラは先端部分も自在に可動できるため、安心して使用できます。
図3. ファイバースコープの構造
ファイバースコープの光ファイバー本体は、中心にコアと呼ばれる部分、またその周りにはグラッドと呼ばれる個所がありそれらをプラスティックプライマリコートという被膜で覆って構成されています。また、光ファイバーは軟性で自在に折り曲げて動かせる性質であるため、使用用途に応じた動きをすることができます。
ファイバースコープは、接眼レンズと先端部分の対物レンズを数千から数万という単位の光ファイバーが集束した部分でつないだ構造をしており、この光ファイバーの束でできた画像伝送用のイメージガイドを通じて、直接的に目視で観察することが可能です。
レンズについては、ファイバースコープを用いて被写体を見るとき対物レンズの端面に被写体の結像が映し出されることになりますが、その像を接眼レンズで拡大することによって像をはっきり見ることができる構造になっています。
ファイバースコープは、細い管により先端の画像を確認できる装置です。柔軟性に富んでいるため、極小サイズのカメラと自在に曲げられる先端部を動かし、体内の腸や胃の内部検査などをするための医療用内視鏡としても使用されています。
体内深くの臓器の場合は、カメラやチューブの極小サイズで先端部分も自在に可動できるので、内臓の壁などに当たってしまう恐れも少なく、細胞を損傷してしまう可能性も低いため安心して使用できる点が大きなメリットです。
細いファイバーを束ねたハニカム構造のため、境界線の影が若干映ってしまうことがある点がデメリットとして挙げられます。また、ファイバーを通して映像を見るため、長くなるほど暗くなります。負荷をかけすぎると折れてしまうこともデメリットの一つです。ファイバーを長くしようとすると、その分費用がかさみます。
参考文献
https://www.olympus-ims.com/ja/knowledge/remote-visual/industrial-fiberscopes/
https://www.olympus.co.jp/technology/museum/endo/fiber.html?page=technology_museum
https://www.shodensha-inc.co.jp/solution/fiber-scope/
製品の閲覧数をもとに算出したランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
平均返答時間が24時間以内の企業の中での注目ランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
7 点の製品がみつかりました
株式会社カスタム
90人以上が見ています
最新の閲覧: 9時間前
返信の早い企業
100.0% 返答率
6.1時間 平均返答時間
■3.5インチの見やすいカラー液晶を搭載したスコープカメラ。 ・製品リニューアルでHDMI出力機能とイヤホンマイクの音声記録に対応。 ・I...
株式会社カスタム
110人以上が見ています
最新の閲覧: 15時間前
返信の早い企業
100.0% 返答率
6.1時間 平均返答時間
■カメラケーブルを本体内部に収納。 ・動画&静止画の撮影、保存ができます。 ・曲げた時の形状を保持でき、天井裏や棚の上などを観察す...
株式会社カスタム
120人以上が見ています
最新の閲覧: 23時間前
返信の早い企業
100.0% 返答率
6.1時間 平均返答時間
■狭い空洞や奥深い中空スペース内部の検査・観察などに ・カメラ部:φ8mm、長さ約98cmのフレキシブルチューブが狭い空洞の内部に侵入し...
株式会社カスタム
90人以上が見ています
最新の閲覧: 18時間前
返信の早い企業
100.0% 返答率
6.1時間 平均返答時間
■狭い空洞や奥深い中空スペース内部の検査・観察などに ・カメラ部:φ8mm、長さ約98cmのフレキシブルチューブが狭い空洞の内部に侵入し...
株式会社ブロードウォッチ
100人以上が見ています
最新の閲覧: 6時間前
返信の早い企業
100.0% 返答率
23.9時間 平均返答時間
■製品情報 ・先端カメラ部分は直径5.5mmで細い穴も通り抜けます。 ・先端カメラ部分は防水でLED付き。排水溝などにも使用できます。
2種類の品番
2024年2月の注目ランキングベスト8
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | 株式会社ミルス・システムズ |
27.9%
|
2 | 株式会社エビデント |
20.9%
|
3 | ファイバーテック株式会社 |
14.0%
|
4 | 株式会社近藤研究所 |
11.6%
|
5 | ドリームメーカー株式会社 |
11.6%
|
6 | 株式会社町田製作所 |
7.0%
|
7 | 大場機工株式会社 |
4.7%
|
8 | 株式会社メジャー |
2.3%
|
注目ランキング導出方法について
注目ランキングは、2024年2月のファイバースコープページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
Metoreeに登録されているファイバースコープが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
φ0.8mmの超極細径!!細部の検査を可能にするフレキシブルタイプ【超細径ファイバースコープ】●0.8mmの超細径フレキシブルファイバースコープ●光ファイバーに...
2023年12月21日
【ボアスコープ専用カメラシステム】1.ボアスコープ専用 ハンディカメラシステム BHO200LT●持ちやすい形状のハンディカメラ●手元のボタンで簡単操作が可能(...
2023年12月21日
【高機能先端可動式 工業用内視鏡 (φ6.0mmフレキシブルケーブル タイプ)】低価格!高機能先端可動式モニタ付内視鏡●φ6.0mmのフレキシブルケーブル●高解像度...
2023年12月21日

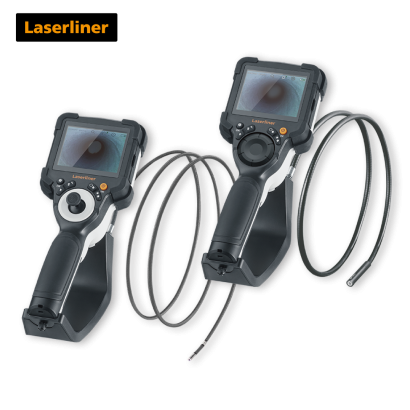

レーザーライナーの人気シリーズ「ビデオフレックス」に高画質「HD」が登場。フロントとサイドにカメラを搭載している「デュオ」、極細3.9mmのケーブル「マイ...
