SiCウェハのメーカー6社一覧や企業ランキングを掲載中！SiCウェハ関連企業の2025年7月注目ランキングは1位:株式会社同人産業、2位:SICC Co.,Ltd.、3位:株式会社シンワバネスとなっています。 SiCウェハの概要、用途、原理もチェック！

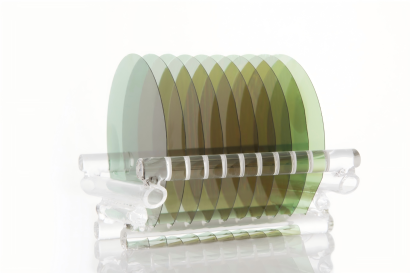

SiCウェハとは、シリコンとカーボンの化合物でできた半導体材料です。
SiCはシリコンカーバイドと呼ばれており、シリコン (Si) とカーボン (C) が結合してできた化合物です。非常に高い耐熱性や耐摩耗性を有しており、耐化学薬品性にも優れています。半導体業界では広く利用されている材料です。
2025年7月の注目ランキングベスト5
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社同人産業 |
30.9%
|
| 2 | SICC Co.,Ltd. |
28.9%
|
| 3 | 株式会社シンワバネス |
20.6%
|
| 4 | エムシーオー株式会社 |
12.4%
|
| 5 | アモイパワーウェイアドバンストマテリアル株式会社 |
7.2%
|
6 点の製品がみつかりました
6 点の製品
SICC Co.,Ltd.
20人以上が見ています
○ 半絶縁型 SiCウェーハ 【半絶縁型12インチの発表を致しました (Semicon China 2025)】 ⚫︎Al/ARグラスの光学素材や放熱部材等、新しい...
株式会社セイワ
100人以上が見ています
最新の閲覧: 13時間前
返信の早い企業
5.0 会社レビュー
100.0% 返答率
8.1時間 返答時間
ウェハーに直接フィルムタイプのArgomaxを転写する事で、高スループットの量産が実現可能です。標準のダイシング装置を使用して、既存の...
株式会社豊港
440人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
12.2時間 返答時間
単結晶SiCの製品を提供しております。 2～4インチ4H/6H-P SiCウェーハ 2～4インチ3C SiCウェーハ 4～8インチ4H-N SiCウェーハ 4～8イン...
3種類の品番
フロントラインテクノロジー株式会社
20人以上が見ています
Siウェーハ以外にもSiCやGaN、GaAs、ガラス類など各種ウェーハの御取扱いがございます。 ■各種ウェーハ仕様 ・製品名：サイズ、厚み (μ...
SiCウェハとは、シリコンとカーボンの化合物でできた半導体材料です。
SiCはシリコンカーバイドと呼ばれており、シリコン (Si) とカーボン (C) が結合してできた化合物です。非常に高い耐熱性や耐摩耗性を有しており、耐化学薬品性にも優れています。半導体業界では広く利用されている材料です。
SiCウェハは様々な場面で使用されます。以下はその一例です。
SiCは電力エレクトロニクス分野で先進的な材料です。SiCによるMOSFET (メタル酸化物半導体フィールド効果トランジスタ) は、高電圧かつ高温条件下で動作が可能なスイッチングデバイスです。電力変換回路の効率向上に寄与し、エネルギー損失を最小限に抑えることができます。
また、SiCによるダイオードは高電圧下でも高速スイッチングが可能です。電力回路においてスイッチング損失を低減するのに役立ちます。インバータやパワーサプライなど、電力関係機器で広く使用されています。
SiCは高周波デバイスにも活用されます。通信機器やレーダーシステムで使用されるデバイスとして効率的に信号を処理し、精度の高いデータ伝送を実現します。SiCは高周波特性に優れており、高い信号品質を維持することが可能です。
SiCは高温耐性に優れているため、過酷な環境で活用できる電子デバイス製造に利用されます。SiCウェハによって高温センサーなどを製造することもでき可能です。これにより、エンジンや航空宇宙分野などにおいて、厳しい条件下での計測や制御が可能になります。
SiCはシリコンとカーボンが結合してできた化合物です。高温でも安定して動作し、耐摩耗性にも優れています。高電圧にも対応できるため、電力エレクトロニクスに適しています。
SiCウェハ内でシリコンとカーボン原子は、電子を共有することで結合しています。シリコンとカーボンはそれぞれ4価の元素であり、4つの電子対を共有して強い結合を形成する仕組みです。様々な結晶構造の製品があり、物理的な特性にも影響を与えます。
SiCウェハの製造は、まず高純度のシリコンとカーボンを原料として使用します。SiCの結晶を成長させるためには、PVT (Physical Vapor Transport) 法やHTCVD (High-Temperature Chemical Vapor Deposition) 法を利用することが多いです。これにより、高品質のSiC単結晶を製造することができます。
成長したSiC単結晶をウェハ状に切断します。高密度の電子デバイスとして活用するため、結晶平坦性や厚さが均一である必要があります。切断したSiCウェハはさらに研磨され、表面を平滑化することでデバイス性能を向上させることが可能です。
SiCウェハを選ぶ際は、以下を考慮することが重要です。
ウェハの直径と厚さは、デバイスの製造プロセスや最終製品の特性に直接影響を与えます。ウェハの直径には100mmや150mmなどのサイズがあり、直径が大きいほど一度に製造できるデバイスの数が増えます。大直径のウェハは製造コストの低減に寄与しますが、取り扱いや処理の難易度も上がります。
厚さについては、通常1mm～3mmの範囲で選定されます。厚さが厚いほど機械的強度が高くなりますが、ウェハの加工や処理においてコストが増加する可能性があります。デバイスの使用条件や要求される性能に応じて、最適な厚さを選ぶことが重要です。
SiCウェハの表面品質や内部欠陥は、最終的なデバイスの性能や信頼性に直接影響します。表面が平滑であることは、デバイスの製造精度を向上させるために重要です。表面の粗さや欠陥が多いと、デバイスの電気的特性や機械的強度に悪影響を及ぼす可能性があります。
内部の欠陥や不純物も、デバイスの性能に影響します。高品質なウェハは内部の欠陥や不純物が少なく、信頼性が高いデバイスを製造することが可能です。品質検査や欠陥評価を徹底した製品を選定します。
SiCウェハは高価な材料であるため、コストは重要な要素です。コスト対性能比を考慮し、要求される性能と予算をバランスよく調整することが求められます。また、技術的なサポートが可能な供給元を選ぶことで、製造プロセスやデバイス設計における問題を効果的に解決できます。
