キャッチクリップについての概要、用途、原理などをご説明します。また、キャッチクリップのメーカー7社一覧や企業ランキングも掲載しておりますので是非ご覧ください。キャッチクリップ関連企業の2024年10月注目ランキングは1位:株式会社セイワ、2位:株式会社野口ハードウェアー、3位:株式会社二加屋となっています。

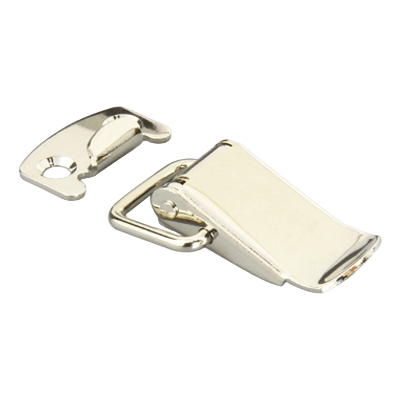

キャッチクリップとは、別名でパチン錠、スナップ錠、尾錠とも呼ばれ、主にキャッチクリップ式の密閉容器に使用されるステンレス製のクリップです。
蓋を閉じてロックする機能を持っています。蓋の縁にフック部分を引っ掛け、レバーを下げることで蓋を固定し、容器を簡易的に密閉が可能です。容器の胴部に溶接で取り付けられるため、レバーバンドを使用する場合と比較して、保管時に固定具を紛失を防げます。
キャッチクリップは、蓋を閉じるために道具箱、工具箱、アタッシュケースなどに使用される金具です。これらは蝶番と組み合わせて使用され、蓋の開閉を効果的に管理します。
使用される場面に応じて、キャッチクリップには多様なバリエーションが存在しており、サイズに関しても、目的に合わせてさまざまなオプションが提供されています。
標準型は、一般的な使用に適したもので、さまざまな大きさがあります。受金具差し込み型では、クリップが直接本体に入り込んでおり、突出物対応型は、箱の突出部分を避けつつ固定するために設計されています。
ばね式は振動を吸収する機能を持ち、シリンダ錠対応型では南京錠を使用しての施錠が可能です。錠付型は鍵による管理を可能とし、ラッチ型は振動による不意の解除を防ぎます。
キャッチクリップの作動原理は、バネの力を利用してフックを引っ張り、これを固定することに基づいています。この装置の設計上の特徴は、フックの中心とハンドルの支点との間にわずかな高さ差が存在する点です。
ハンドルがフックよりも高い位置に設定されており、この高さ差によってハンドルに少し下向きの力が働くことで、ハンドルが自然と持ち上がらずに固定されます。
もしハンドルとフックが完全に水平な位置関係にあれば、ハンドルの位置が不安定となり、確実な施錠が難しくなります。このメカニズムにより、キャッチクリップはスプリングの力を活かして蓋をしっかりと閉じることが可能です。
さらに、キャッチクリップには耐食性に優れた冷間圧延ステンレス鋼板 (英: SUS304) を使用したものもあります。このステンレス製のキャッチクリップは、耐久性が非常に高く、表面はバレル研磨によって滑らかに仕上げられています。
キャッチクリップは、その用途の広さと多様性に富んだ構造から、さまざまなタイプが開発されています。使用される環境や要求される機能に応じて選択されます。
