高圧電源ユニットについての概要、用途、原理などをご説明します。また、高圧電源ユニットのメーカー24社一覧や企業ランキングも掲載しておりますので是非ご覧ください。高圧電源ユニット関連企業の2022年4月注目ランキングは1位:トレック・ジャパン株式会社、2位:松定プレシジョン株式会社、3位:株式会社高砂製作所となっています。

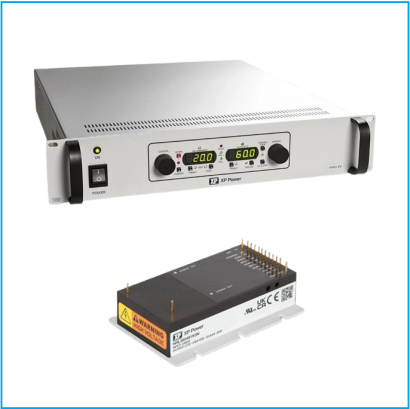

電源装置の中で特に高電圧を扱う装置が高圧電源ユニットです。
その電圧は数千から数万を超える値となります。電力会社から送電されてくる電気は6.6kV、33kVですが、一般的に末端で使用できる電圧は200V~400Vまでの低電圧です。
これ以上の高電圧が必要である機器や、高電圧に対する耐性試験を行うためには、低電圧の交流から、高電圧の直流または交流への変換が必要です。
一般的には1kV以上の電圧を生み出せる装置を高圧電源装置と呼んでいます。用途に応じて必要な電圧へ変換するための装置が存在します。
高電圧が必要な製品の動作や、耐圧試験などに用いられます。
高電圧が必要な機器としては自動車の車体や建築材などの塗装に用いる機器や、金属、プラスチックなどの表面処理に用いる機器、放射線治療やレントゲンに用いられるX線放射装置や、電子顕微鏡などです。
耐圧試験は、電線など産業用電気機器に対して用いられます。また、高電圧・特別高電圧電気取扱者資格取得獲得のための実習などにも用いられています。
電子機器の中には末端に送電される電源の10倍から100倍以上の電圧が必要な機器が存在します。
高圧電源ユニットは末端に送電される一般的な交流電源を入力として、これを高電圧として出力するコンバータとなっています。単純に昇圧トランスの巻き数比によって昇圧することは可能ですが、巻き数比は現実的には限界があります。
さらに高電圧を得るためにダイオードとコンデンサを組み合わせた回路が用いられています。このダイオードとコンデンサを組み合わせた回路である、コッククロフト・ウォルトン回路は多くの電源で採用されています。
これはコンデンサによる蓄電能力とダイオードの整流作用を用いた方法です。交流の一方向の入力に対してコンデンサが蓄電された後、逆向きの電流が流れたときに昇圧されるという仕組みです。
電圧の上昇は偶数倍加であるため、奇数倍の昇圧はできません。適切な高圧ダイオードとセラミックコンデンサの組み合わせにより、1kV以上の高電圧を得ることが可能です。
高圧電源モジュールは、概ね1kV以上を発生する高電圧を供給することが可能な高圧対応型の電源ユニットです。
その中でも特に、低ノイズと信頼性を確保しながら高効率化によるダウンサイジングを実現化した技術力に定評のある電源ユニットメーカーが、その物量と使いやすさの向上により廉価を達成し、汎用品としてモジュール化した高電圧出力型の電源モジュールです。
高圧電源モジュールの主なメーカー及び製品としては、ベルニクス製OHVシリーズ他、アメリカンハイボルテージ製TCRシリーズ他、松定プレシジョン製HGPシリーズ他、ゼネラル物産HiTekPower、高砂製作所TMK形シリーズ、浜松ホトニクス製C14051シリーズ等があり、元々の高電圧に加えて、出力電流も増加すればする程、そのモジュールのサイズは大きくなるため、実際に使用する負荷の使用に応じて、その余裕度と温度上昇および絶縁耐圧の確保に注意しながら選定する必要があります。

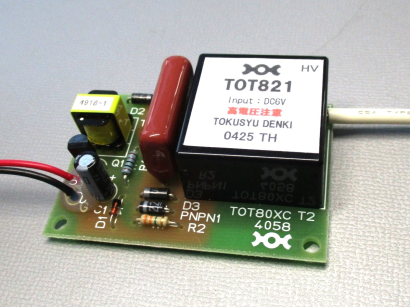

高圧電源の基板については、高電圧であるが故に、その高電圧回路に使用されている基板の注意点があります。それは、電圧が高くなればなるほど、基板の絶縁距離が十分に確保されることが規格として求められているためです。高電圧は、エネルギーが大きいため、作業中に重篤な感電災害を起こす可能性が大きくなり、その安全を担保するため、基板の沿面距離や絶縁距離や安全アースの設置と言った耐電圧や感電に対する安全処置を施さなければなりません。
実際には、国内であれば電気用品安全法(通称:電安法)であり、国外であれば、IEC規格を代表として、それに準拠した各国ごとの規格に基づいた基板上にある導電する銅箔パターン間絶縁距離を確保した基板パターン設計が絶対必要になります。これが順守されない場合、法律違反として罰金などの処罰の対象になり、また処罰を受けるだけでなく、社会的な信用そのものが失墜する可能性も有り得るため、高圧型の電源基板に関しては、特にその基板パターンの絶縁距離が、確実に規格をクリアしていることが非常に重要な確認ポイントになり、メーカー側もユーザー側も共に十分注意が必要です。
