透過型電子顕微鏡のメーカー6社一覧や企業ランキングを掲載中!透過型電子顕微鏡関連企業の2025年4月注目ランキングは1位:入江株式会社、2位:レーザーテック株式会社、3位:ユーロフィンイーエージー株式会社となっています。 透過型電子顕微鏡の概要、用途、原理もチェック!
透過型電子顕微鏡とは、試料の内部の構造を観察することのできる測定装置です。
電子顕微鏡の一種で、極薄の試料に電子線を照射し試料を透過する透過電子や散乱電子などを検出することで、内部を観察します。光学顕微鏡では観察不可能な高倍率で試料の内部構造を観察することができるため、材料工学や生化学など幅広い分野で利用されています。(英:Transmission Electron Microscope (TEM) )
2025年4月の注目ランキングベスト6
順位 | 会社名 | クリックシェア |
---|---|---|
1 | 入江株式会社 |
28.1%
|
2 | レーザーテック株式会社 |
21.9%
|
3 | ユーロフィンイーエージー株式会社 |
15.6%
|
4 | 株式会社日立ハイテクソリューションズ |
12.5%
|
5 | 株式会社日立ハイテク |
12.5%
|
6 | 日本電子株式会社 |
9.4%
|
43 点の製品がみつかりました
43 点の製品
入江株式会社
190人以上が見ています
最新の閲覧: 23分前
返信の比較的早い企業
4.5 会社レビュー
100.0% 返答率
12.8時間 返答時間

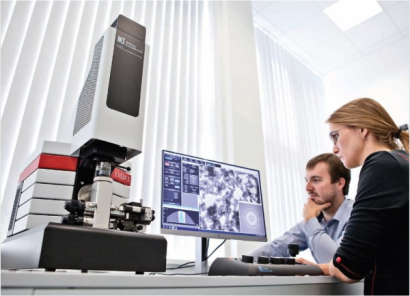

■1台で5つのイメージングモードを実現 ・TEM、STEM、SEM、EDS、EDの各モードを搭載 ・直感的に使えるソフトウェアによるイメージングモ...
入江株式会社
220人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
4.5 会社レビュー
100.0% 返答率
12.8時間 返答時間
■特長 ・優れた性能・多機能で圧倒的な低価格。優れたコストパフォーマンス。 ・1.2 nmの画像解像度 (TEMブーストモード使用時。標準TEM...
日本電子株式会社
240人以上が見ています
最新の閲覧: 7時間前
100.0% 返答率
39.6時間 返答時間
◾️ もっとみんなの身近なツールへ 加速電圧120 kVの透過電子顕微鏡 (TEM) は、生物・高分子といったソフトマテリアルの分野で多く利用さ...
明伸工機株式会社
670人以上が見ています
最新の閲覧: 3時間前
返信の比較的早い企業
4.7 会社レビュー
100.0% 返答率
16.9時間 返答時間
■概要 ・FE電子銃搭載の汎用SEM ・自動機能も進化し、走査電子顕微鏡の総合力を大きく向上 特長 ■SEM像とEDS分析の取得を自動化 「Si...
コスモトレーディング株式会社
280人以上が見ています
最新の閲覧: 6時間前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.3時間 返答時間
ナノメートルオーダーでの分解能や分析性能はもちろんのこと、データを取得する際のスループットも重要視される今、新たに誕生したJSM-I...
ブルカージャパン株式会社
530人以上が見ています
最新の閲覧: 11時間前
100.0% 返答率
41.9時間 返答時間
■電子顕微鏡組込み型システム Brukerの電子顕微鏡組込み型ナノインデンテーションシステム (Picoindenter:ピコインデンター) は、SEM・...
4種類の品番
株式会社ソリューションシステムズ
500人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
38.1時間 返答時間
■概要 透過型電子顕微鏡の高分解能写真である格子像をマルチスライス法でシュミレーションします。いろいろな撮影条件 (TEMの種類、結晶...
株式会社東陽テクニカ
460人以上が見ています
最新の閲覧: 3時間前
返信のとても早い企業
100.0% 返答率
4.1時間 返答時間
■概要 各ピクセルでの電子線回折図形を高速で記録可能な4D-STEM計測に特化 ■特長 ・直接検出方式のハイブリッドピクセルカメラによる回...
ムサシノ電子株式会社
150人以上が見ています
最新の閲覧: 11時間前
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
3.7時間 返答時間
透過型電子顕微鏡 (TEM) 用の薄片試料を作製するための機械研磨装置です。試料作製の最終段階としてイオンミリング装置を使用する場合に...
株式会社ユニソク
240人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
28.1時間 返答時間
UNISOKUは、フランス オルセーフィジックス社と技術提携を結び、超高真空対応の高空間分解能FIB/SEMカラムを提供します。 ■特長 ・超高...
大木理工機材株式会社
260人以上が見ています
最新の閲覧: 19時間前
返信の比較的早い企業
100.0% 返答率
15.5時間 返答時間
■概要 高画質のSEM画像観察と高度な画像解析が可能です。SEM初心者でも解りやすく簡単に操作できます。ナビカメラで試料全体を見ながら...
株式会社ソリューションシステムズ
390人以上が見ています
最新の閲覧: 13時間前
100.0% 返答率
38.1時間 返答時間
■概要 DISS 5は既存のアナログSEM装置に後付けして、システムをデジタル化する装置・ソフトウエアです。スロースキャン信号をデジタル化...
株式会社バイオネット研究所
200人以上が見ています
最新の閲覧: 11時間前
BesTEMは、マルチスライス法を用いた高分解能TEM/STEM像のシミュレーション計算を行うソフトウェアです。近年のTEM/STEMにおいては収差...
日本電子株式会社
240人以上が見ています
最新の閲覧: 11時間前
100.0% 返答率
39.6時間 返答時間
◾️特長 ・開発の背景と主な特長 卓上走査電子顕微鏡は電機・電子、自動車・機械、化学・薬品を主体としたさまざまな分野で利用が広がっ...
株式会社東京インスツルメンツ
170人以上が見ています
返信の比較的早い企業
100.0% 返答率
22.5時間 返答時間
■概要 本製品は、走査型透過電子顕微鏡 (STEM) に、集光・光照射の拡張機能を追加するシステムです。集光モードでは電子線が照射源とな...
明伸工機株式会社
460人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
4.7 会社レビュー
100.0% 返答率
16.9時間 返答時間
■概要 ・光学顕微鏡だけではわからない形状&組成を迅速に確認 ・異物解析や品質管理を効率化する機能を各種搭載した卓上SEM 特長 ■異...
オックスフォード・インストゥルメンツ株式会社
160人以上が見ています
最新の閲覧: 10時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
26.1時間 返答時間
Relateは、電子顕微鏡像、EDS、EBSD、AFMのデータや画像を扱うために最適化された相関ソフトウェアパッケージです。 異なる顕微鏡からの...
コスモトレーディング株式会社
280人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.3時間 返答時間
■必要なデータをいつだってシンプルに JSM-IT210は日本電子製の据え置き型としては、最もコンパクトな走査電子顕微鏡です。新開発のステ...
日本電子株式会社
350人以上が見ています
最新の閲覧: 2時間前
100.0% 返答率
39.6時間 返答時間
◾️ 新しい試料作製ソリューション JIB-PS500iは、TEM試料作製をアシストする3つのソリューションを提供します。試料作製からTEM観察まで...
コスモトレーディング株式会社
1030人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.3時間 返答時間
JSM-IT800は、高分解能観察を実現するための "インレンズショットキーPlus電界放出形電子銃" と次世代型電子光学制御システム "Neo Engi...
5種類の品番
日本電子株式会社
210人以上が見ています
最新の閲覧: 4時間前
100.0% 返答率
39.6時間 返答時間
JEM-ACE200Fは操作ワークフローのレシピを作成することによって、オペレーターは直接電子顕微鏡操作を行わなくてもデータを取得できるシ...
株式会社ソリューションシステムズ
500人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
38.1時間 返答時間
■特徴 ・焦点深度の深いSEM又は光学カメラのステレオ又は3枚の画像から3次元サーフェイス立体画像DEM (Digital Elevation Map) を作成 ...
2種類の品番
コスモトレーディング株式会社
230人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.3時間 返答時間
■毎日使うSEM。だから、使いやすく。 技術革新とともに観察対象は日々小さくなってきています。そのような微細化していく試料を日常的に...
日本電子株式会社
230人以上が見ています
最新の閲覧: 27分前
100.0% 返答率
39.6時間 返答時間
■自動観察分析機能"Neo Action" 直感的な操作で、誰でも簡単にSEM観察やEDS分析を自動化することができます。 ■SEM自動調整パッケージ ...
株式会社バイオネット研究所
390人以上が見ています
最新の閲覧: 8時間前
TEM/SEM、STEM、クライオTEMなどの画像解析をお手伝い。作業の効率化を実現します。
3種類の品番
コスモトレーディング株式会社
670人以上が見ています
最新の閲覧: 1時間前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.3時間 返答時間
Simple SEM ■撮影したい視野を選ぶだけ Simple SEMは日々のルーティンワークをサポートします。 ■試料を入れて、迷わず観察 安全・簡単...
4種類の品番
コスモトレーディング株式会社
300人以上が見ています
最新の閲覧: 4時間前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.3時間 返答時間
■開発の背景と主な特長 卓上走査電子顕微鏡は電機・電子、自動車・機械、化学・薬品を主体としたさまざまな分野で利用が広がっています...
コスモトレーディング株式会社
300人以上が見ています
最新の閲覧: 10時間前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.3時間 返答時間
JEOL InTouchScope™シリーズの特長である3つの機能により、分析装置がツールに変わります。 JSM-IT200は、上位機種であるJSM-IT500の機...
株式会社ヒューリンクス
60人以上が見ています
最新の閲覧: 11時間前
「Tempas」は、HRTEM (高分解能透過電子顕微鏡) の画像/回折シミュレーション機能に加え、STEM (走査型透過電子顕微鏡) および CBED (収...
株式会社ヒューリンクス
60人以上が見ています
最新の閲覧: 11時間前
■CrystalKit の主な機能 CrystalKit は、点欠陥をはじめとする粒界、析出物といった様々な種類の結晶欠陥を非常に短時間で構築できるプ...
透過型電子顕微鏡とは、試料の内部の構造を観察することのできる測定装置です。
電子顕微鏡の一種で、極薄の試料に電子線を照射し試料を透過する透過電子や散乱電子などを検出することで、内部を観察します。光学顕微鏡では観察不可能な高倍率で試料の内部構造を観察することができるため、材料工学や生化学など幅広い分野で利用されています。(英:Transmission Electron Microscope (TEM) )
図1. 顕微鏡の種類と分解能
透過型電子顕微鏡は数百倍~数百万倍の倍率で試料の内部構造を観察するために使用されます。
数十μmレベルの細胞全体の観察から、数Å (1Å (オングストローム) =10-10m) レベルの原子配列構造まで観察可能です。半導体やセラミックなど各種材料の構造解析、細胞や細菌などの生体試料の構造解析など、様々な対象物の観察に対応することができます。レンズ系の調整によって電子回折パターンを観察したり、分光装置の追加取り付けによって元素分析や状態解析を行ったりと様々な情報を取得することが可能です。走査型透過電子顕微鏡 (STEM) とは異なり、一度に画像データを取得できるため構造変化の経時変化を観察する目的で使用されることもあります。
図2. 顕微鏡の種類と構造イメージ
透過型電子顕微鏡の原理は、加速させた電子を試料に照射し、試料を透過した電子を検出することで内部の状態を観察します。構造は光学顕微鏡と類似しているものの用いる光源が可視光ではなく電子線であるため、試料の厚さを電子が透過できる程度 (100nm程度以下) にまで薄くする必要があります。試料を透過した電子の密度の差がコントラストとして現れます。
分解能は試料に照射する電子の波長が短いほど (エネルギー が大きいほど) 高くなります。300kVの加速電圧で電子を加速させた場合の波長は 0.00197 nmで光学顕微鏡で用いる可視光線の波長 (約380nm~約780nm) に比べて非常に短いため、高い分解能 (~0.1nm) で観察することができます。
加速電圧が高いほど波長が短くなり分解能も高くなりますが、その分試料へのダメージが増えるため適切に調整する必要があります。分解能の上限は光学系の収差などの要因から50pm程度です。
用いる試料によっては、適切な試料調製を必要とするものがあります。
厚い試料
一般の透過型電子顕微鏡で観察する試料は100nm程度の厚さに薄くする必要があります。
1. 分散法
試料を溶媒中に分散させ、分散液を観察用基板に滴下します。
2. ミクロトーム法
ダイヤモンドナイフを用いて試料を100nm前後まで薄くする方法です。ポリマーなどの柔らかい試料は液体窒素で冷却したのち切断します。
3. Arミリング法
機械的な加工によって厚さを数10μmまで薄くした試料を、Ar+イオンを照射することにより、試料中の結合を切断しながら薄片化します。
4. FIB法
走査型電子顕微鏡 (SEM) などで観察しながら目的箇所をFIBで薄片化します。加速電圧が1000kV以上の超高圧電子顕微鏡 (HVEM) を用いれば厚さ5µm程度の試料でも観察可能ですが、装置が超巨大で構造も複雑であるため主に大学などの研究施設で所有されています。
重元素を含まない試料
高分子や生体試料はC、H、N、Oなどの軽元素で主に構成されているため電子の透過性が高く、構造の識別のためのコントラストが十分でない場合があります。構造を観察したい部分を電子散乱能の高い染色剤 (OsO4や RuO4など) で選択的に電子染色することでコントラストの十分な画像を得ることができます。電子染色は試料の構造を変化させる可能性があり、この影響を避けるためには透過型電子顕微鏡の位相差によってコントラストを得る方法や走査型透過電子顕微鏡 (STEM) などの利用が効果的です。
高真空下で蒸発や昇華する試料
高真空条件で蒸発や昇華が起こると試料の構造や形状が変化してしまうだけでなく、装置の故障につながる場合があります。これを防ぐためには環境制御透過型電子顕微鏡 (ETEM) やクライオ電子顕微鏡を使用する必要があります。
図3. 電子線照射によって発生する主な電磁波
加速させた電子線を試料に照射すると電子以外にも様々な信号を得ることができるため、透過型電子顕微鏡には様々な種類の分析装置が装着される場合があります。
電子線回折
弾性散乱した電子線の干渉を検出することで試料の回折像が得られます。回折像を解析すると結晶構造や配向性などの結晶学的な情報が分かります。
電子エネルギー損失分光法 (EELS)
非弾性散乱した電子線は、入射した電子線が試料内の電子を励起した後に試料から放出される電子線です。入射前と比較して電子線のエネルギーがどれだけ失われたかを測定することで、試料の組成や結合状態などの情報が分かります。
電子線トモグラフィー
透過した電子に CT (計算機トモグラフィー) の原理を適用することで、試料の断層画像を積み重ねた3次元立体画像を作製することができます。
これらの他にも様々な分析機能を追加することが可能です。独立した測定装置で測定を行った場合と比べて、透過型電子顕微鏡の画像を見ながら測定位置を選択できるため、より詳細な測定が可能になります。
