ブレーキモーターのメーカー23社一覧や企業ランキングを掲載中！ブレーキモーター関連企業の2025年6月注目ランキングは1位:ニデックテクノモータ株式会社、2位:小倉クラッチ株式会社、3位:ニデック株式会社となっています。 ブレーキモーターの概要、用途、原理もチェック！
ブレーキモーターとは、ブレーキシステムを付属したモーターです。
ブレーキ付モーターとも呼ばれます。通常のモーターは停止しても惰性で回転しますが、ブレーキモーターはブレーキによって制動することが可能です。
モーターとブレーキが一体化されているため、装置全体の設計においてスペースを節約することができます。特に、制動機構が制約されるような狭いスペースにおいて有利です。
また、制動力の発生と制動の解除を迅速に行うことができます。そのため、機械装置の制御や操作のレスポンスが向上し、よりスムーズな運動制御が可能です。
関連キーワード
2025年6月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|

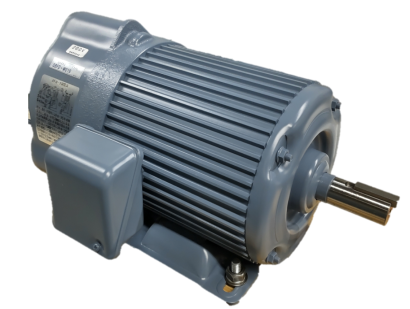

| 1 | ニデックテクノモータ株式会社 |
9.5%
|
| 2 | 小倉クラッチ株式会社 |
9.5%
|
| 3 | ニデック株式会社 |
7.9%
|
| 4 | 三木プーリ株式会社 |
6.3%
|
| 5 | 三菱電機株式会社 |
4.8%
|
| 6 | 富士電機機器制御株式会社 |
4.8%
|
| 7 | 株式会社東芝 |
4.8%
|
| 8 | ミネベアミツミ株式会社 |
4.8%
|
| 9 | 株式会社平和実業 |
4.8%
|
| 10 | 株式会社産機 |
4.8%
|
項目別
使用用途
#搬送装置
#工作機械
#自動包装機
#食品加工機
#印刷機械
#自動倉庫
#医療機器
モータ出力 kW
0 - 1
1 - 5
5 - 16
定格トルク N･m
0 - 1
1 - 5
5 - 10
10 - 20
20 - 40
40 - 80
定格回転速度 min-1
0 - 100
100 - 500
500 - 2,000
2,000 - 5,000
5,000 - 20,000
定格電圧 V
24 - 50
50 - 110
110 - 210
210 - 250
定格電流 A
0 - 0.3
0.3 - 0.6
0.6 - 0.9
0.9 - 1.8
1.8 - 2.7
2.7 - 5
5 - 8
制動トルク N・m
0 - 2
2 - 5
5 - 20
耐熱クラス
B
F
保護方式
IP30
IP44
質量 kg
0 - 1
1 - 5
5 - 10
10 - 50
株式会社産機
480人以上が見ています
最新の閲覧: 1時間前
返信の比較的早い企業
100.0% 返答率
19.4時間 返答時間
特長 ■トップランナー基準対応 東芝プレミアムゴールドモートルを採用したブレーキモータです。トップランナー基準をクリアしています。...
三木プーリ株式会社
900人以上が見ています
最新の閲覧: 29分前
100.0% 返答率
60.0時間 返答時間
汎用モータの寸法を変えずに、内部に励磁ブレーキ、または無励磁ブレーキを組み込んだ製品です。小型電源を内蔵、取り扱いが簡単なのも...
2種類の品番
株式会社産機
350人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
100.0% 返答率
19.4時間 返答時間
特長 ■トップランナー基準対応 東芝プレミアムゴールドモートルを採用したブレーキモータです。トップランナー基準をクリアしています。...
株式会社産機
370人以上が見ています
最新の閲覧: 12時間前
返信の比較的早い企業
100.0% 返答率
19.4時間 返答時間
特長 ■トップランナー基準対応 東芝プレミアムゴールドモートルを採用したブレーキモータです。トップランナー基準をクリアしています...
株式会社産機
350人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
19.4時間 返答時間
特長 ■トップランナー基準対応 東芝プレミアムゴールドモートルを採用したブレーキモータです。トップランナー基準をクリアしています...
オリエンタルモーター株式会社
260人以上が見ています
最新の閲覧: 14時間前
100.0% 返答率
49.0時間 返答時間
■概要 ・位置制御も可能な多機能モデル ・速度変動率±0.05％ ・電磁ブレーキ付は上下駆動時の負荷保持可能 ・出力 30～400W ・速度制御...
![HBA・HBFブレーキ付きモータ[OFFブレーキ]-九州機電株式会社](https://metoree.s3.ap-northeast-1.amazonaws.com/img/products-new/30026762024052733.png)
九州機電株式会社
490人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
27.9時間 返答時間
■省エネルギー、CO2削減 国内トップランナー基準 (プレミアム効率：IE3相当) を満足したモータ部を搭載しています。長時間の使用により...
4種類の品番
株式会社産機
290人以上が見ています
返信の比較的早い企業
100.0% 返答率
19.4時間 返答時間
特長 ■トップランナー基準対応 東芝プレミアムゴールドモートルを採用したブレーキモータです。トップランナー基準をクリアしています...
株式会社YTK
320人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
15.1時間 返答時間
・電磁ブレーキ搭載 ・高い制動力と保持力 ・グロバール電圧対応 ・60～90W出力、減速機と組合せ可能 メーカー：SESAME (台湾)
シグマー技研株式会社
50人以上が見ています
最新の閲覧: 15分前
返信の比較的早い企業
100.0% 返答率
23.1時間 返答時間
■ギアモーターとは モーターの回転数 ( 1.500 ~ 1,800 回転／分) に減速機 (歯車) を組合せる事により出力時の回転数を落とし、出力軸の...
オリエンタルモーター株式会社
500人以上が見ています
最新の閲覧: 4時間前
100.0% 返答率
49.0時間 返答時間
■概要 ・簡易ブレーキ内蔵 ・運転中でも瞬時に回転方向の切り替えが可能 ・出力 1～90W ■正逆運転を頻繁に繰り返す用途に最適 モーター...
株式会社産機
460人以上が見ています
最新の閲覧: 13分前
返信の比較的早い企業
100.0% 返答率
19.4時間 返答時間
特長 ■ノンアスベストライニングの採用 ライニング材は耐摩耗性に優れ、制動仕事量の大きなノンアスベスト材を採用。高頻度で長時間の使...
株式会社YTK
330人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
15.1時間 返答時間
・電磁ブレーキ搭載 ・高い制動力と保持力 ・グロバール電圧対応 ・60～90W出力、減速機と組合せ可能 メーカー：SESAME (台湾)
ナーブモータ株式会社
230人以上が見ています
最新の閲覧: 13時間前
100.0% 返答率
92.1時間 返答時間
■概要 ・減速機、中間減速機は別にお買い求めいただけます。 ・赤色の表示は減速機がモータと同じ方向に回転します。それ以外は反対方向...
九州機電株式会社
50人以上が見ています
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
27.9時間 返答時間
■トップランナーブレーキ付きモータ特長 ・省エネルギー、CO2削減 国内トップランナー基準 (プレミアム効率：IE3相当) を満足したモータ...
オリエンタルモーター株式会社
300人以上が見ています
最新の閲覧: 11時間前
100.0% 返答率
49.0時間 返答時間
■概要 ・上下駆動、停止時の負荷保持が可能 ・無励磁作動型の電磁ブレーキを搭載 ・インバータ制御に適したの三相高効率モーターも用意 ...
株式会社グローバル・パーツ
500人以上が見ています
返信の比較的早い企業
100.0% 返答率
28.2時間 返答時間
詳細説明 ■独自感知部品 SJ-MAS ・防水、防塵規格 IP67 ・EMS (電磁感受性) が高くノイズに強い
3種類の品番
ジール･アベッグ･ジャパン株式会社
230人以上が見ています
最新の閲覧: 12分前
■概要 回生走行中、エレベータードライブは周波数インバーターのパワーエレクトロニクスを保護するために放出する必要のある電気エネル...
株式会社YTK
300人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
15.1時間 返答時間
・瞬時にモーターを停止させることが可能 ・メンテナンスフリー、長寿命 ・モーターインチングなどの用途に最適 メーカー：SESAME (台...
明友エアマチック株式会社
290人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
44.6時間 返答時間
ブレーキを一体化したエアモータです。ステンレス製とスチール製があり、ご使用の環境により選択可能です。供給エアを遮断した際、慣性...
DRIPS株式会社
140人以上が見ています
最新の閲覧: 1日前
当社は、上記の一般的なモーターに加えて、ドラムブレーキモーター、ディスクブレーキモーター、電磁ブレーキモーター、エンコーダー付...
Autonics Corporation
260人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
63.9時間 返答時間
■概要 軸型ブレーキ装着型のAK- Bシリーズは、ブレーキ内蔵により便利に使用することができます。また、コンパクト設計により小型機器に...
九州機電株式会社
30人以上が見ています
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
27.9時間 返答時間
・低速運転使用率が高い場合はモータ、IBブレーキ、CFブレーキあるいは二次抵抗器などの熱容量が問題となりますのでこの場合は当社へ照...
オリエンタルモーター株式会社
310人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
49.0時間 返答時間
■概要 ・外部アナログ設定ができる多機能モデル ・負荷率表示、4速運転、アラーム出力などの機能を搭載 ・電磁ブレーキ付モーターを使用...
株式会社YTK
350人以上が見ています
最新の閲覧: 15時間前
返信の比較的早い企業
100.0% 返答率
15.1時間 返答時間
・高周波間欠運転に最適 ・連続運転タイプ、速度制御タイプ ・高応答で高精度なクラッチ・ブレーキ使用 ・正確な位置決め ・コンパクト...
オリエンタルモーター株式会社
390人以上が見ています
最新の閲覧: 8分前
100.0% 返答率
49.0時間 返答時間
■概要 ・インダクションモーターにクラッチ・ブレーキを内蔵 ・高頻度運転、位置決め、割り出し、寸動間欠送りなどに最適 ・出力 40～90...
Autonics Corporation
220人以上が見ています
100.0% 返答率
63.9時間 返答時間
■概要 軸型ギヤード+ブレーキ装着型のAK- GBシリーズは、ブレーキ内蔵により便利に使用することができます。また、コンパクト設計により...
九州機電株式会社
40人以上が見ています
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
27.9時間 返答時間
■特長 ・IEC寸法採用による小型軽量化を実現 ・使用状態に即した反復定格の採用 ・信頼性の向上 ・トルクの増大 ・保守点検容易 ・モー...
DRIPS株式会社
130人以上が見ています
当社は、上記の一般的なモーターに加えて、ドラムブレーキモーター、ディスクブレーキモーター、電磁ブレーキモーター、エンコーダー付...
九州機電株式会社
30人以上が見ています
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
27.9時間 返答時間
荷役運搬作業の合理化、高能率化に、経験豊かな日立の技術をお役立てください
検索結果 51件 (1ページ/2ページ)
ブレーキモーターとは、ブレーキシステムを付属したモーターです。
ブレーキ付モーターとも呼ばれます。通常のモーターは停止しても惰性で回転しますが、ブレーキモーターはブレーキによって制動することが可能です。
モーターとブレーキが一体化されているため、装置全体の設計においてスペースを節約することができます。特に、制動機構が制約されるような狭いスペースにおいて有利です。
また、制動力の発生と制動の解除を迅速に行うことができます。そのため、機械装置の制御や操作のレスポンスが向上し、よりスムーズな運動制御が可能です。
ブレーキモーターは、さまざまな用途に使用されます。以下は、ブレーキモーターの使用用途一例です。
エレベーターキャビンの上昇や下降を制御するために使用されます。ブレーキモーターは、エレベーターコントロールシステムと連動して運転されます。ブレーキモーターは制動力を発生させ、必要な場合にエレベーターキャビンを停止させる役割です。
エレベータにおいて制動は、人命にも直結する重要な要素です。ブレーキモーターを使用することで、停電時などにも確実に停止させることができます。
産業機械においても、ブレーキモーターは制動や運動制御に使用されます。制動性能が高いため、正確な位置決めが必要なロボットアームなどに有利です。また、惰性での運動を許容できない製造ラインの機械などに広く使用されています。
また、コンベヤシステムにおいても物体の運搬や停止を制御するためにブレーキモーターが使用されます。ブレーキモーターはコンベヤベルトやローラーを制動し、物体の正確な位置への停止を実現可能です。これにより、突発停電時などの荷物渋滞などを防止することができます。
鉄道車両においては、ブレーキモーターが制動力の制御に使用されます。電車はブレーキモーターが駆動力を制御し、列車の速度調整・停止の役割を果たすことが多いです。
ブレーキモーターは電気制動システムと連動して運転され、高い制動性能と制御性を提供します。なお、近年では回生ブレーキなどの高度ブレーキシステムが使用される場合もあります。
ブレーキモーターは、電磁ブレーキを付属して制動機能を有する場合が多いです。電磁ブレーキは励磁コイル、コイルスプリング、ブレーキハブ、ブレーキライニング、アーマチュアなどから構成されています。
励磁コイルに電圧を加えると、コイルスプリングに抵抗して電磁石にアーマチュアが吸引されます。このとき、ブレーキが開放されてモーター軸が自由になり、回転することが可能です。電圧を印加しない状態ではアーマチュアが解放されて、コイルスプリングによってブレーキライニングがブレーキハブを押し付けてモーター軸が固定されます。
モーターには、誘導電動機が使用される場合が多いです。誘導電動機は固定子と回転子から構成され、電磁誘導を利用して回転します。固定子から提供される回転磁界が回転子に電流が流れ、磁界と電流の相互作用で軸にトルクが生じます。
ブレーキモーターを選ぶ際に考慮すべき要素は、取付方法、電源電圧・出力容量、ブレーキ構造などです。
モーターの負荷装置に合わせて取付方法を選定します。取付方法には、脚取付やフランジ取付が採用されることが多いです。大型機器の場合は、モーター自体の重量も大きくなるため脚取付が多く採用されます。
電源電圧はモーターやブレーキに使用される電圧であり、供給可能な電圧を選定します。ただし、モーターの出力容量が大きくなるにつれて、単相の選定が困難となったり、高電圧化したりすることが多いです。出力容量は回転数とトルクによって決定され、ワット (W) で表記されます。
ブレーキ構造は、付属するブレーキの種類です。励磁ブレーキと無励磁ブレーキなどの種類があります。無励磁ブレーキは非通電状態で制動し、励磁ブレーキは通電状態で制動します。
