ペルチェクーラー
メーカー8社・40製品【2024年】

ペルチェクーラーについての概要、用途、原理などをご説明します。また、ペルチェクーラーのメーカー8社一覧や企業ランキングも掲載しておりますので是非ご覧ください。ペルチェクーラー関連企業の2024年11月注目ランキングは1位:ハヤシレピック株式会社、2位:株式会社ジーマックス、3位:株式会社フェローテックマテリアルテクノロジーズとなっています。

ペルチェクーラーとは？
ペルチェクーラーのメーカー8社
ペルチェクーラー40製品

ペルチェクーラーの関連キーワード

電子冷却装置ペルチェ冷却ユニット冷却機器

監修者: 前田理也

早稲田大学大学院でMBE法による窒化物半導体成長に関する研究に従事。2016年に大学院を修了後、非鉄金属系メーカーへ入社。金属製錬工場における設備保全・エンジニアリングの業務に従事。2022年に化学系メーカーへ転職。同様の業務に従事。

....

ペルチェクーラーとは

ペルチェクーラー (英: Peltier Cooler) とは、熱電素子の1つであるペルチェ素子を用いた冷却装置です。

冷媒を使用せずに電力のみで冷却を行うため、環境負荷が少ない点が特徴です。国外ではPeltier ModulesまたはThermoelectric Cooler (TEC) と呼称されます。

ペルチェ素子は半導体素子の1つで、通電するとペルチェ効果が発生して2面に温度差が発生します。一般的にペルチェ素子は軽量かつ小型の板状で、2mm～5mmの厚みです。ペルチェ素子の構造は、セラミック基盤で「n型熱電素子」「p型熱電素子」「電極」を挟んだ構成です。

ペルチェクーラーの使用用途

ペルチェクーラーは一般的な冷却設備よりも小型なため、冷却が必要な設備に組み込みやすい点がメリットです。このメリットから、さまざまな機器の冷却に使用されます。

代表的な使用用途は、コンピュータやサーバーなどの電子機器の冷却です。特に、小型の冷却要求がある場合や熱源が制限されている状況で有効です。産業機器に対しては、分電盤や制御盤にも使用されます。

そのほか、冷蔵庫やエアコン、除湿器などにも使用されています。近年では暑熱対策のために、首掛けモバイルクーラーとしても製品化されています。また、ペルチェクーラーの機能を取り入れたスマートフォン用のスマホクーラーなども多いです。

また、レーザーデバイスの冷却にも有用です。レーザーダイオードや光ファイバーレーザーなどの高出力レーザーデバイスは、冷却が欠かせません。そこで、冷却用に小型かつ電動のペルチェクーラーが使用されます。

ペルチェクーラーの原理

ペルチェクーラーは2種類の異なる金属同士を貼り合わせることで製作されます。双方の金属に電位差を生じさせて、一方の金属から他方の金属へ熱の移動が生じるペルチェ効果を利用しています。用いる金属はビスマス系、シリコンゲルマニウム系、コバルトスズ系、鉄系などの組み合わせです。

ペルチェ素子に電圧を印加することで、冷却プレートから発熱プレートへ熱を移動する原理です。印加する電流によって温度制御が可能です。電流の極性を反転させることで冷却側と放熱側を反転させられるため、対象を温めることも可能です。

放熱側では大量の熱が発生するので、水冷装置やヒートシンクなどが付けられることが多いです。また、接触する面に熱伝導素材を挟むことで、放熱性能を高めた製品も存在します。

吸熱側は、冷却板を取り付けることで吸熱効率を最大化しています。冷却板との接触面にも熱伝導素材を挟むことで吸熱効率が上がります。ただし、冷却温度は最低5℃程度が限界です。

ペルチェクーラーの選び方

ペルチェクーラーは要求する能力に合わせて製品サイズを調整することが可能です。また、冷却のみに焦点を置いた製品は低価格で安定して供給可能です。高性能な製品も存在しているため、精密な操作が必要な場合には制御機器も付属することができます。

このように、性能や価格、サイズを用途に合わせて選択できることがペルチェクーラの利点です。民生用ではデザイン性の向上にも力を入れることが可能であり、産業用では求める能力に合わせて性能を最大限に引き出すことができます。

ペルチェクーラーのその他情報

ペルチェクーラーの未来

ペルチェクーラーは性能の向上や低価格生産が可能となりました。また、2019年には東京大学の生産技術研究所にてペルチェ素子よりも冷却性能が10倍も高い値が期待できる素子が開発されました。

半導体ヘテロ構造と呼ばれるガリウムヒ素やアルミニウムガリウムヒ素の接合で、冷却素子として活用できるように開発されました。冷却したい箇所を高効率で冷却可能なため、電気の省エネ化や設備性能の大幅改善が期待されます。今後、新技術が実用可能となれば、更なる性能の向上も可能です。

ペルチェクーラーのカタログ3件をまとめてダウンロードできます！

ペルチェクーラーのカタログ3件をまとめてダウンロードできます！

ペルチェクーラーメーカー 8社

*一部商社などの取扱い企業なども含みます。

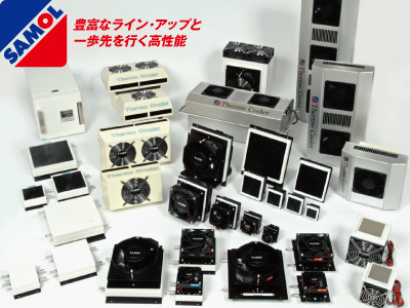

ペルチェ素子を用いた電子クーラー [一品一様から量産まで] 注目製品
ハヤシレピック株式会社

・小型サイズから大型サイズの標準品
・放熱タイプは用途によって空冷式と水冷式の2パターン
・一品一様での特注設計も可能
・RoHS指令などの環境負荷物質への対応

- - ハヤシレピック株式会社メーカー商社・代理店
    [ペルチェ式電子クーラー] 医療、産業、研究分野など様々なシーンの冷却、加熱、温調に。
  - 会社サイト創業: 1930年従業員数: 285人資本金: 50,000,000円会社詳細
  - 住所: 東京都豊島区北大塚1丁目28番3号
- ペルチェ温調一品一様

  設計検討、試作から量産まで幅広くご対応いたします。一品一様でのご依頼も承っております。
- - 株式会社ジーマックスメーカー
    高信頼性冷却ユニット（ペルチェクーラー）- High reliability COOLER UNIT一覧
  - 会社サイト創業: 2009年従業員数: 305人会社詳細
  - 住所: 東京都港区浜松町1丁目11-9アドビル4階
- - 株式会社アピステメーカー
    ペルチェ式クーラー商品一覧┃制御盤用内のマイルド冷却に
  - 会社サイト創業: 1992年従業員数: 190人資本金: 100,010,000円会社詳細
  - 住所: 大阪府大阪市北区堂島浜1-4-16
- - 株式会社フェローテックマテリアルテクノロジーズ
    ペルチェクーラー一覧
  - 会社サイト創業: 1989年従業員数: 350人資本金: 485,500,000円会社詳細
  - 住所: 東京都中央区日本橋2-3-4日本橋プラザビル
- - センサーコントロールズ株式会社
    ペルチェクーラー一覧
  - 会社サイト創業: 1986年会社詳細
  - 住所: 神奈川県横浜市中区本町1-7東ビル5F
- - 株式会社光伸舎商社・代理店
    ペルチェ式制御盤用クーラー一覧
  - 会社サイト創業: 1978年資本金: 50,000,000円会社詳細
  - 住所: 京都府京都市南区上鳥羽仏現寺町61-3
- - 株式会社コウデン商社・代理店
    ペルチェユニット一覧
  - 会社サイト創業: 1975年会社詳細
  - 住所: 東京都千代田区外神田3丁目7番9号
- - 日本ミック株式会社商社・代理店
    屋外情報端末用熱電冷却システム（屋外用ペルチェクーラー）一覧
  - 会社サイト創業: 1992年会社詳細
  - 住所: 東京都新宿区住吉町7-1福松ビル6F

ペルチェクーラー 2024年11月のメーカーランキング

*一部商社などの取扱い企業なども含みます

2024年11月の注目ランキングベスト8

注目ランキング導出方法

順位	会社名	クリックシェア
1	ハヤシレピック株式会社	21.9%
2	株式会社ジーマックス	18.8%
3	株式会社フェローテックマテリアルテクノロジーズ	18.8%
4	センサーコントロールズ株式会社	15.6%
5	株式会社コウデン	9.4%
6	株式会社光伸舎	6.3%
7	株式会社アピステ	6.3%
8	日本ミック株式会社	3.1%
