プリセッターについての概要、用途、原理などをご説明します。また、プリセッターのメーカー16社一覧や企業ランキングも掲載しておりますので是非ご覧ください。プリセッター関連企業の2025年1月注目ランキングは1位:共立精機株式会社、2位:オーエスジー株式会社、3位:株式会社日研工作所となっています。
プリセッターは工作機械を使用する際に、工具の不具合や寸法の違いが無いかチェックするために使用されます。
工作機械を使用して金属の穴あけを行う場合にドリルビットに欠損などがあると、予定した通りの穴が開きません。この場合は加工に不具合が生じることになり、最悪のケースでは加工品全て使い物にならなくなってしまいます。
このため、ドリルビットの先端や形状、サイズなどをあらかじめ調べておく必要があり、このための機器がプリセッターです。また、工作機械に接続した状態で検査すると危険な上に手間もかかりますので、これらの手間を省くという目的もあります。
プリセッターは頻繁に工作機械を使用する金属加工工場などで使用されています。
ドリルなどは速いスピードで回転して金属に穴を開けますが、ドリルビットの先端がかけていた場合は通常よりも穴あけ時間がかかってしまいます。すると、設定時間で穴を開けた場合には深さが不十分であったり、貫通させたかったのに貫通しなかったりする恐れが出てきます。また、サイズが異なると穴の径が変わってしまいますので、このような失敗を避ける目的でプリセッターは使用されています。
また、プリセッターで測定したデータは加工装置に送られます。
プリセッターがドリルビットなど加工工具の形状を読み取る方法は3つあります。
1つ目はCMOSカメラで加工工具を撮影して、モニターに映し出します。カメラの良いところは遠近感が分かり、陰影から物体を立体的に捉えることができることです。また、撮影している加工工具を回転させることでおかしな点を見つけ出します。性能が高い一方でCMOSカメラを使用しますので価格は高くなります。
2つ目は投影タイプで、加工工具の反対側に設置されている光源から照らされた光で加工工具の形状を投影する投影タイプです。こちらもCMOSタイプと同様に加工工具の形状を目視で確認できるのですが、投影ですので立体的には分からずに最外郭以外の形状は分からないというデメリットがあります。しかし、価格は安くなります。
3つ目は接触タイプで、加工工具に直接触れてサイズを測りますが、加工工具の外径や長さなどしか測れず、螺旋状にくびれている箇所などの長さや複雑な形状などは分かりませんので、適切なサイズを使用しているかどうかを知る程度になります。しかし、価格は最も安いです。
*一部商社などの取扱い企業なども含みます。
2025年1月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 共立精機株式会社 |
14.0%
|
| 2 | オーエスジー株式会社 |
12.7%
|
| 3 | 株式会社日研工作所 |
11.9%
|
| 4 | 日本アイディーシステム株式会社 |
11.0%
|
| 5 | エヌティーツール株式会社 |
9.7%
|
| 6 | DMG森精機株式会社 |
6.8%
|
| 7 | 大昭和精機株式会社 |
6.4%
|
| 8 | ハイマージャパン株式会社 |
5.5%
|
| 9 | 株式会社Cominix |
3.8%
|
| 10 | 株式会社ジェイネット |
3.4%
|
注目ランキング導出方法について
注目ランキングは、2025年1月のプリセッターページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
41 点の製品がみつかりました
41 点の製品
株式会社ジェイネット
80人以上が見ています
最新の閲覧: 12時間前
■Tool setter TSシリーズ 小型の専用光学式測定ユニットをお持ちの加工機内に設置することで、加工前に加工機械の実機上で高精度画像技術を用いてATCポッドに...
太陽金型用品株式会社
590人以上が見ています
最新の閲覧: 1日前
4.0 会社レビュー
100.0% 返答率
47.8時間 返答時間

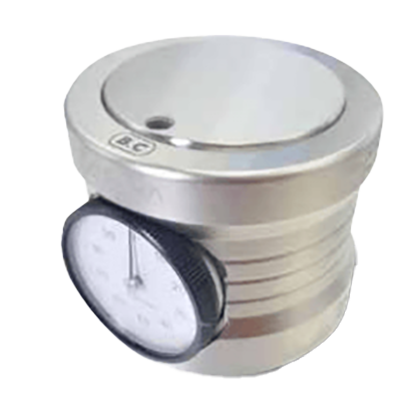

工具刃先の位置決め測定器 ■特長 ・測定誤差5ミクロン以内。 ・コンパクトで使いやすい。 ・平面上に倒立させメモリをゼロに合わせるだけで、0点の設定がで...
