【2021年版】リミットスイッチ5選 / メーカー17社一覧

リミットスイッチのメーカー17社・50製品を一覧でご紹介します。まずは使用用途や原理についてご説明します。


目次


リミットスイッチとは

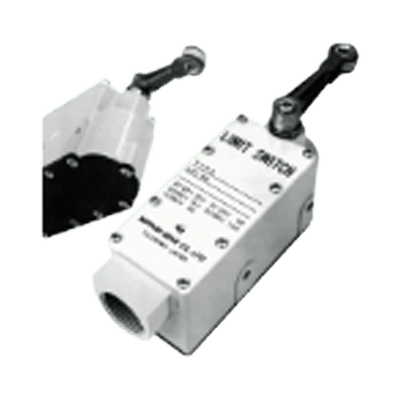

リミットスイッチ

リミットスイッチとは、外力、水、油、ガス、塵埃などから保護する目的で、内蔵マイクロスイッチを封入ケースに組み込んだものです。

ON/OFFの繰返しを行うような箇所や油や薬品がかかる場所、手が入らない装置内部など、機械的強度や耐環境性を要求されるところに適用するために用いられるスイッチです。

プランジャでスイッチを直接押し込むものや、レバーやローラーなどで間接的に押すものなど、用途や使用環境に応じてさまざまな形状をしたものがあります。

リミットスイッチの使用用途

リミットスイッチは、ON/OFFの繰返しを行うような箇所や油や薬品がかかる場所や手が入らない装置内部など、機械的強度や耐環境性を要求されるところに適用するために用いられるスイッチです。

リミットスイッチはその名の通り、リミットスイッチがONになった場合にそれ以上駆動しないようにする、モータ駆動などによる可動部の終端に用いられます。

また、コンベアラインなどで、製品や部品が通常と形状が異なる場合、リミットスイッチに接触して異常を検知するなど、検出器としての役割をするものもあります。

リミットスイッチの原理

基本的なリミットスイッチの構造として、スイッチ接点のプランジャ部分をOリングやゴムダイヤフラムでシールするものと、ゴムキャップで覆うものの2タイプがあります。

前者はシールゴムが外部に露出していないので、工作機械の切屑などの熱を持った異物に対して強い反面、砂、切粉などの細かい粒子や塵埃などがプランジャ摺動面にかみ込むという弱点があります。

後者は砂、切粉など粒子や塵埃のかみ込みはなくシール性能が優れていますが、工作機械の切屑などの熱を持った異物はゴムキャップが溶ける、破れるなどの恐れがあるため、コストや用途、使用場所によって使い分けが必要になります。

リミットスイッチは動作時に、プランジャのピストン運動による空気の圧縮・吸引が行われます。このため、長時間プランジャを押し込んだままにしておくと、リミットスイッチ内の内圧が大気圧と同じになり、プランジャの復帰時に大気圧が抵抗となりプランジャがゆっくり復帰することがあります。

また、プランジャのシール部分に油や埃が溜まることで動作が阻害され、リミットスイッチの動きが悪くなることもあります。

リミットスイッチの使い方

自動ドアの開閉限や搬送機のストローク端など、動作の限界点で使われることが多いリミットスイッチですが、使い方を誤ると動作不良や故障の原因にもなり得ます。

リミットスイッチを使う際は、以下のことに注意する必要があります。

・一つのスイッチの接点に異極または異種の電源を接続しない
・動作の限界点を超えることがないように設計する
・切粉や油などができるだけかからないような位置に設置する

一つのスイッチに直流と交流の電流が混入すると予期せぬ異常動作を引き起こす可能性もあつため、注意が必要です。また、工作機械のツーリングゾーン内のような悪環境で使用する場合は、カバーを取り付けるなどしてスイッチを切粉やクーラントから保護するようにしましょう。

リミットスイッチの作動に使用するドッグの設計にも注意しなくてはなりません。ドッグのカット角度は45度以下が適当とされています。45度を超えると、ドッグの移動速度によってはレバーシャフトに加わる力が過大になるため、故障の原因になります。移動速度が速い場合は、レバーをドッグのカット面と平行にするのも効果的です。

また、ドッグに急な段差があると、スイッチが基準位置に回帰した際に強い衝撃が加わる可能性もあります。スイッチのON/OFFの切り替わりはなるべく滑らかになるように設計しましょう。

リミットスイッチの故障の原因

リミットスイッチの故障の原因は、機械寿命や摩耗による経年劣化の場合もありますが、大半は使い方に原因があるといわれています。ドッグやアクチュエータの位置調整不良、シール不良などがそれに当たります。

たとえば、リミットスイッチの取り付け不良も故障の原因の一つです。エンドリミット確認用に取り付けたスイッチが複数回作動すると位置が徐々にずれていき、押し込み量が足りずにスイッチが作動しなくなることがあります。対策として、スイッチ本体に設定位置表示機構が付属されたものも用意されています。あらかじめ設定した位置までスイッチを押し込むようプログラムしておけば、スイッチの位置が多少ずれたとしても正常な動作をするようになります。
