【2021年版】マイクロスイッチ5選 / メーカー19社一覧

マイクロスイッチのメーカー19社・55製品を一覧でご紹介します。まずは使用用途や原理についてご説明します。


目次


マイクロスイッチとは

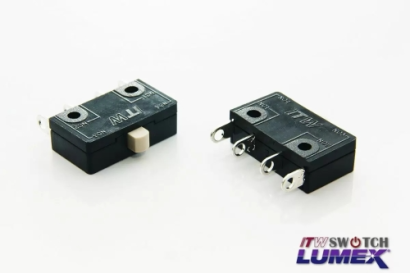

マイクロスイッチ



マイクロスイッチは、決められた動きと力によるわずかな接点の位置の違いで、機械のオンオフを切り替えるスイッチです。主に検出用スイッチとして使用されますが、操作用として使用される場合もあります。

接点が導通している時は機械が作動し、接点が離れている時は機械が止まります。小型でも比較的大きな電流の切り替えが可能で、機械的な信号を電気的な信号に変えることができます。アクチュエータはボタン、ローラー、レバーなどにより作動します。

マイクロスイッチの使用用途

マイクロスイッチはスナップアクション機構を持っているので位置を検出する精度が高く、ドアのインターロックや、自動販売機、電子レンジ、エレベータの安全スイッチや産業機器に使用されています。プリンター等の開閉を検知するセンサーにも利用されます。

サイズは一般形~極超小型まで大体4種類に分類されており、さらに振動や衝撃が激しい場所には逆動作型、直流回路の安定した動作が必要な場合は磁気消弧形、シール性の高い防浸型などが販売されています。産業機器から家電まで用途も幅広いです。

マイクロスイッチの原理

マイクロスイッチは5つの部分に分かれていて、アクチュエータの動きが端子までつながるようになっています。

  • アクチュエータ部
    外部の力や動きを内部の機構に伝達します。アクチュエータがスナップ動作機構につながっています。形状はボタンやローラー、レバー型などがあります。
  • スナップ動作機構
    ばね、可動片、共通端子、受金といった部品で構成されています。アクチュエータからつながった可動片とばねにかかる力が増えていくと可動片が常開接点と常閉接点を移動し、回路が切り替わります。
  • 接点
    常開接点、常閉接点がそれぞれの端子と接続しています。それぞれの接点を介して回路の切り替えを行います。接点にはクロスバー型やリベット型があり、回路の電圧や電流に応じて使い分けます。材質には金や銀、めっきなどが用いられます。
  • 端子
    スイッチと回路を接続します。端子の形状ははんだ付け型、コネクタ型、ねじ締め型、プリント基板型等があり、接続方法を選ぶことができます。
  • ケース部
    ケースは回路と機構を保護する役割をしていて、必要な機械的強度や耐熱性に応じて樹脂を選択します。

マイクロスイッチとリミットスイッチの違い

マイクロスイッチとリミットスイッチは混同されることの多い部品です。

リミットスイッチはマイクロスイッチと同じく検出スイッチとして使われますが、構造と使用箇所に違いがあります。リミットスイッチは内蔵されたマイクロスイッチを樹脂や金属のケースに組み込んだ構造となっており、産業機械や設備の内部、屋外といった外力や水、油、塵等の影響によりマイクロスイッチ単体では対応出来ないような場所で使われます。

マイクロスイッチのスナップアクション機構

スナップアクション機構とは、スイッチを操作する速度とは無関係に、可動する接点が一つの固定接点から他の固定接点に素早く切り替わる機構です。対して、操作速度が接点の移動速度となる機構はスローアクション機構と呼ばれています。

スナップアクション機構を持つマイクロスイッチは接点の切り替わる速度がはやく、接点間に生まれるアークの接続時間が短いという特徴があります。その結果、小型のマイクロスイッチでも大きな電流を流すことができ、接点が受ける損傷も少ないため耐久性にも優れています。

マイクロスイッチの使用例

  • ドアやプリンター開閉のカバー
    ドアやカバーが正しい位置にあるかをマイクロスイッチで検出します。形状に幅のあるアクチュエータをともなった小サイズのマイクロスイッチを使用し、動作やストロークを調整することで、限られたスペースにおけるドアやカバーの動きを検出します。
  • 食器洗浄機のカバーや洗濯機のふたの開閉検出
    カバーやふたが正しくセットされていることをスイッチで検出します。これらの機器ではマイクロスイッチに水が掛かる恐れがあり、防水対策が施されています。
  • マウスの操作入力
    位置検出スイッチとしての役割ではなく、操作スイッチとしてマウスに使用されています。マウスの左クリックと右クリックです。マウスのクリックをマイクロスイッチが検出し通電します。マイクロスイッチ作動時のクリック感や動作感、ストローク、音、耐久性によって様々なバリエーションがあります。

参考文献
https://jp.rs-online.com/web/c/switches/microswitches-accessories/microswitches/
https://www.fa.omron.co.jp/guide/technicalguide/29/325/index.html
https://www.monotaro.com/s/pages/cocomite/289/
https://xtech.nikkei.com/dm/article/LECTURE/20120329/210447/
https://www.fa.omron.co.jp/products/category/switches/basic-switches/

マイクロスイッチの性能比較

各種マイクロスイッチの値をグラフにプロットし、表にしました。ベータ版機能のため一部製品のみの表示となっております。

マイクロスイッチの性能比較表

横にスクロールすると表の全体をご覧頂けます。

製品名 小形基本スイッチ(Vサイズ) シリーズ 一覧 一覧 リミットスイッチ2シリーズ EJF VM マイクロスイッチ J型ターコイズスイッチ ターコイズストロークスイッチ CS型マイクロスイッチ EQスイッチ FUスイッチ
スイッチ荷重[N] 3.92 1.47 1.47 0.3 0.39 2.16 1.23 1.5 20 1.2 0.98
電気的耐久性[min] 100000 200000 30000 20000 30000 100000 30000 500000 200000 200000 20000
会社名 オムロン株式会社 オムロン株式会社 オムロン株式会社 シンデン株式会社 Excel Cell Electronic Co., Ltd. 株式会社サンミューロン パナソニック インダストリアルソリューションズ社 パナソニック インダストリアルソリューションズ社 パナソニック インダストリアルソリューションズ社 パナソニック インダストリアルソリューションズ社 パナソニック インダストリアルソリューションズ社

マイクロスイッチのメーカー情報

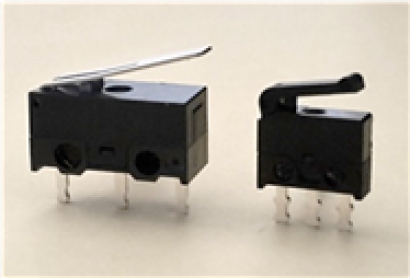

マイクロスイッチのメーカー19社一覧


マイクロスイッチのメーカーランキング

社員数の規模

  1. 1 パナソニック インダストリアルソリューションズ社
  2. 2 アルプスアルパイン株式会社
  3. 3 オムロン株式会社

設立年の新しい会社

  1. 1 パナソニック インダストリアルソリューションズ社
  2. 2 Sweeta Products Corporation
  3. 3 Switchtech Enterprise Ltd.

歴史のある会社

  1. 1 オムロン株式会社
  2. 2 アルプスアルパイン株式会社
  3. 3 株式会社サンミューロン

マイクロスイッチ5選

CS型マイクロスイッチ

パナソニック インダストリアルソリューションズ社 CS型マイクロスイッチ 画像出典: パナソニック インダストリアルソリューションズ社公式サイト

特徴

CS型マイクロスイッチは、その特徴として、コネクタ接続をすることにより、施工性が大幅に向上していることが挙げられます。

また、簡易防塵構造及び、Auクラッド2層接点を採用していて、さらに接触形式は常閉型と常開型の2品種があります。

そして、レバー取り付け位置は、標準型と後方型の2通りで、保護構造はIP40であり、電流容量の目安は1mAから100mAと5Vから30Vの範囲です。

主な用途としては、自動販売機の売り切れ検知や、パチンコ玉の有無検知だけでなく、コピー機及びプリンター、そしてその他保守点検の必要な機器類全般などがあります。

パナソニック インダストリアルソリューションズ社の会社概要

製品を見る

UP01DTANLA04

タイコエレクトロニクスジャパン合同会社 UP01DTANLA04 画像出典: タイコエレクトロニクスジャパン合同会社公式サイト

特徴

UP01DTANLA04は、アクチュエータのスタイルはピンプランジャーで、スイッチのスタイルとしては超小型であり、スイッチのタイプはスナップアクションをしている、マイクロスイッチです。

構成(Pole-Throw)は単極 - 双投であり、アクションポジションは6.9 mm [.272 in]です。

電気的特徴としては、スナップアクションスイッチの定格電圧(VAC)は125で、スナップアクションスイッチの定格電圧(VDC)は30です。

また端子の特徴は、端子のベース材質はブラスで、スイッチ端子のめっき材料はニッケルに金メッキであり、スナップアクションスイッチ端子の定格電流(A)は .1です。

タイコエレクトロニクスジャパン合同会社の会社概要

製品を見る

リミットスイッチ2シリーズ

シンデン株式会社

特徴

リミットスイッチ2シリーズは、その特徴として、クリック音のない制御用リミットスイッチであり、レバー付を選択することも可能な、マイクロスイッチです。

リミットスイッチ2シリーズの共通仕様としては、定格電圧電流が10A 125V ACであり、電気的開閉耐久性が10,000回(抵抗負荷)となっています。

更に、初期接触抵抗は20mΩ以下で、使用温度範囲は-20℃~+70℃となっていて、初期絶縁抵抗はDC500Vにて100MΩ以上、そして耐電圧はAC 1,500V 1分間です。

シンデン株式会社の会社概要

  • 会社所在地: 神奈川県横浜市港北区新吉田東8-36-24
  • URL: http://www.shinden.com
  • 創業: 1970年
  • 従業員数: 56人

製品を見る

小形基本スイッチ(Vサイズ) シリーズ

オムロン株式会社

特徴

小形基本スイッチ(Vサイズ)は、信頼性及び安全性を徹底追求した小形基本スイッチで、10A~21Aタイプまでの豊富なバリエーションを揃えている、マイクロスイッチです。

ドア開閉時の電流遮断用などの用途に適しています。

熱可塑性及び熱硬化性ケースの2種類のタイプがあり、耐熱や耐トラッキング性などさまざまなニーズに対応可能で、更に直流開閉用のインジウム接点仕様も用意されています。

また性能としては、許容操作速度は0.1mm~1m/s(ピン押しボタン型の場合)で、許容操作頻度は機械的には600回/min(ピン押しボタン型の場合)、電気的には60回/minです。

オムロン株式会社の会社概要

製品を見る

LS Series Standard Snap Action Switches

E-Switch, Inc. LS Series Standard Snap Action Switches 画像出典: E-Switch, Inc.公式サイト

特徴

LS Series Standard Snap Action Switchesは、ゴールドバージョンと15アンペアバージョンで利用可能な、マイクロスイッチです。

そして、アクチュエータや、操作力及び、終端の選択には複数のオプションがあります。

このスナップアクションスイッチは、最大100万サイクルの機械的寿命を誇ります。
これらのスイッチが設計されているアプリケーションには、アプライアンスおよびゲーム業界だけでなく、産業用制御や、電動工具、そして自動販売機もしくは、タイミング制御などが用途として適しています。

E-Switch, Inc.の会社概要

製品を見る
