圧着端子のメーカー34社一覧や企業ランキングを掲載中!圧着端子関連企業の2025年5月注目ランキングは1位:日本モレックス合同会社、2位:日本圧着端子製造株式会社、3位:大同端子製造株式会社となっています。 圧着端子の概要、用途、原理もチェック!
圧着端子とは、電線の端末へ使用する端末材料の一種です。圧着とは、端子と電線を工具などにより、塑性変形させて機械的に結合する方法です。
圧着端子の大きさは、結合する電線の太さや端子台のねじ径に応じてさまざまな種類があります。また、端子台への接続方法にも、ねじ止めやねじ込みなどの方法があります。
ねじ止めで端子台へ接続する場合、圧着端子の形状は様々なものが選べます。Y型端子やC型端子は作業性が高い反面、締め込みが緩いと抜ける危険性があるので注意が必要です。
関連キーワード
2025年5月の注目ランキングベスト10
順位 | 会社名 | クリックシェア |
---|---|---|
1 | 日本モレックス合同会社 |
30.9%
|
2 | 日本圧着端子製造株式会社 |
16.4%
|
3 | 大同端子製造株式会社 |
9.1%
|
4 | 夏原工業株式会社 |
9.1%
|
5 | 冨士端子工業株式会社 |
9.1%
|
6 | 長橋線材株式会社 |
3.6%
|
7 | 日機株式会社 |
3.6%
|
8 | 株式会社カメダデンキ |
3.6%
|
9 | 岡田電機株式会社 |
1.8%
|
10 | ヒーロー電機株式会社 |
1.8%
|
業界別
💻 電子・電気機器アイクレックス株式会社
100人以上が見ています
返信のとても早い企業
100.0% 返答率
1.9時間 返答時間
■リボン端子について リボン端子とは、圧着機リボンクリンパーに取り付けるリールに巻かれた帯状の端子です。波形状のセレーションが施...
3種類の品番
日機株式会社
640人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
63.9時間 返答時間
■圧着端子とは 圧着端子は、電気線と電気機器を接続し、電力や信号のやり取りをするために必要な部品です。1925年頃に開発され、圧着端...
10種類の品番
株式会社MKエレクトロニクス
120人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
95.5時間 返答時間
より見やすく、より使いやすく、そしてよりコンパクトになった、マニュアルプレス専用のCFM新モデルが登場。最小限のパラメーター設定に...
デンカエレクトロン株式会社
1670人以上が見ています
最新の閲覧: 1時間前
返信の比較的早い企業
100.0% 返答率
27.2時間 返答時間
※150SQ~325SQまで取り扱いございます。
31種類の品番
日機株式会社
590人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
63.9時間 返答時間
■圧着端子とは 圧着端子は、電気線と電気機器を接続し、電力や信号のやり取りをするために必要な部品です。1925年頃に開発され、圧着端...
10種類の品番
有限会社テクサム
770人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
92.4時間 返答時間
超高真空・高真空下で使用できるターミナルブロック、圧着端子など、各種アクセサリです。
6種類の品番
株式会社ダイジ
520人以上が見ています
最新の閲覧: 1時間前
返信のとても早い企業
100.0% 返答率
2.5時間 返答時間
■注意 ・太字は、JIS規格品です。 ・△はUL登録品ではありません。 ・UL登録品として御使用の場合は、御注文時に御指示ください。 ※他に...
10種類の品番
株式会社ダイジ
670人以上が見ています
最新の閲覧: 1時間前
返信のとても早い企業
100.0% 返答率
2.5時間 返答時間
※ほかにも型番がございます。
10種類の品番
株式会社エンジニア
640人以上が見ています
最新の閲覧: 1時間前
5.0 会社レビュー
100.0% 返答率
38.2時間 返答時間
■特長 ・使用頻度の高い圧着端子とコネクターを、コンパクトなプラスチックケースにセット。 ■用途 ・各種圧着作業に。
2種類の品番
日本ワイドミュラー株式会社
150人以上が見ています
最新の閲覧: 1時間前
■当社の工具を使用した作業は、新たなスタンダードとなります ワイドミュラーのプロフェッショナルな工具を使用すると、これまで以上に...
株式会社ロブテックス
20人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
14.7時間 返答時間
■概要 ギボシ型端子M 0.5~2mm2
ウルトエレクトロニクスジャパン株式会社
150人以上が見ています
最新の閲覧: 1時間前
返信の早い企業
100.0% 返答率
10.3時間 返答時間
■特徴 15件のコンテンツが含まれています
株式会社廣杉計器
50人以上が見ています
返信の早い企業
100.0% 返答率
6.4時間 返答時間
■仕様 ・材質:黄銅 ・処理:金フラッシュ (ニッケル下地)
株式会社カインズ
120人以上が見ています
最新の閲覧: 1時間前
端子筒部に絶縁被覆があらかじめセットされております。絶縁体形状:TME形は絶縁被覆部内側に電線挿入ガイド (じょうご状) を設けました...
株式会社YTK
110人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
15.9時間 返答時間
■概要 高品質の銅材を使用し、導電性、耐酸化性に優れ、幅広く使用されています。 ■タイプ ・裸圧着端子 ・絶縁被覆付圧着端子 ・ケー...
大阪電具株式会社
100人以上が見ています
最新の閲覧: 3時間前
返信の比較的早い企業
100.0% 返答率
18.9時間 返答時間
張力のかからない箇所にて軟銅電線の直線接続に捻回して使用します。スリーブの捻回はペンチを用いて、規定回数捻回を行ってください。
サンコー電商有限会社
370人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
181.5時間 返答時間
通常ギボシ端子は電線が1.25sq~2sqまで対応のモノが大半 (基本) 。今回、ご案内アイテムギボシ端子セットは大容量の8sqまで対応品 (3.5...
株式会社ロブテックス
30人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
14.7時間 返答時間
■概要 ギボシ型端子F 0.5~2mm2
株式会社廣杉計器
50人以上が見ています
返信の早い企業
100.0% 返答率
6.4時間 返答時間
■仕様 ・材質:黄銅 ・処理:金フラッシュ (ニッケル下地)
株式会社カインズ
130人以上が見ています
最新の閲覧: 1時間前
端子筒部に絶縁被覆があらかじめセットされております。絶縁体形状:TME形は絶縁被覆部内側に電線挿入ガイド (じょうご状) を設けました...
大阪電具株式会社
120人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
18.9時間 返答時間
高低圧架空電線路または架空引込線等において張力のかかる硬銅電線の直線接続に捻回して使用します。捻回はペンチを使って規定された捻...
検索結果 252件 (1ページ/6ページ)
圧着端子とは、電線の端末へ使用する端末材料の一種です。圧着とは、端子と電線を工具などにより、塑性変形させて機械的に結合する方法です。
圧着端子の大きさは、結合する電線の太さや端子台のねじ径に応じてさまざまな種類があります。また、端子台への接続方法にも、ねじ止めやねじ込みなどの方法があります。
ねじ止めで端子台へ接続する場合、圧着端子の形状は様々なものが選べます。Y型端子やC型端子は作業性が高い反面、締め込みが緩いと抜ける危険性があるので注意が必要です。
圧着端子は、端子台や電線同士を強固に接続させる場合に使用します。
一般家庭では、エアコンの室外機と室内機を接続する配線の端末などに使用します。工事業者が仕舞作業を行うため、目にすることはありません。
産業用には、通信配線から電力ケーブルまで、幅広く使用されます。主にケーブルを使用する際の端末に使用します。
間違った工具を使用や作業ミスにより、圧着が不完全となることがあります。不完全な圧着は電線の接触抵抗を高めてしまい、火災などの原因となるため注意が必要です。
圧着端子の固定原理は、電線端末と圧着端子の塑性変形です。一度処理すると圧着個所は元に戻せず、失敗した場合は電線端末を切ることになります。
圧着端子には、バレルと端子の2つの部位があります。バレルは配線と接続される部位で、指定した配線芯線がすべて入る大きさがあります。圧着端子も配線も、銅などの柔軟な金属材料でできています。圧着工具で合わせて潰すことで強固に接続します。
端子部分は、制御盤や制御機器と接続するための部位です。丸型やY型、棒状などの形状があり、接続先に合わせて選定します。
圧着による電線の接合は絶縁テープなどによる接合に比べて、脱着する危険性が低いのが特徴です。
圧着端子はY型と丸型が多く使用されますが、JIS規格を取っているのは丸型のみです。そのため、JIS規格が指定されている場合、丸型を使用されることが多いです。丸型には呼びサイズがあり、端子台のねじの大きさに合わせた選択が必要です。
圧着端子は、「絶縁圧着端子」と「裸圧着端子」の大きく2種類に分類されます。
絶縁圧着端子は、バレル部分が絶縁体で覆われている圧着端子のことを指します。すでに絶縁体がついているため、絶縁処理の手間が不要となり、接続端の屈曲も防止できます。
裸圧着端子は、バレル部分に絶縁体がない端子のことを指します。圧着後のバレル部分は、絶縁キャップやマークチューブを被せて絶縁処理して使用します。
圧着端子の舌部の形状にも様々な種類があり、一般的に使用されている丸形のほか、C型・Y型になっているものやY型にツメがあるタイプも存在します。C型・Y型の端子はネジ部を弛めることで接続・取外しができる利便性がある一方、ネジの締め付けが甘いと外れてしまいます。
圧着端子のサイズは適用電線の断面積と穴の大きさから選定します。圧着端子に彫られている刻印が、「形状(丸形・Y型など)・適用電線の断面積・ネジ部の呼び径」を表しています(例:丸形で適用電線5.5mm2、ネジ部の呼び径の場合、R5.5-6と表記)。
圧着端子にはさまざまな大きさがあり、使用する電線のサイズやネジ呼び径が合っていないと接続不良となります。接続不良は火災の原因となりかねないため、仕様を確認した上で、適切な圧着端子を選ぶことが重要です。

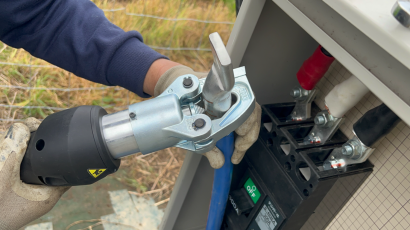

圧着端子を圧着し、電線を接続するための工具として圧着ペンチがあります。
圧着ペンチは、てこの原理でバレル部分を潰す工具です。一般にはラチェット機能が付いており、不完全な圧着を防止しています。
圧着ペンチにはペンチの柄の部分の色によって圧着する対象物が変わります。柄の色によって用途が決まっており、圧着端子には赤柄の圧着ペンチを使用します。バレル部分に適したダイス(圧着部の溝の部分)を使用して圧着します。
