回転ステージとは

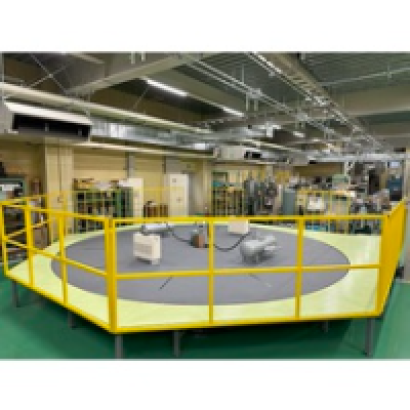

回転ステージ (英: rotating stage) とは、装置や物体を取り付ける回転台です。
回転ステージに取り付けた物体の向きや角度を任意の状態にしたり、位置決めや計測を行うために使用します。回転する方法は手動や電動などです。制御方法がオープンループやフィードバック制御のもの、大きさも大小さまざまあるので、用途によって使い分けが重要です。
また、回転動作は加工や計測など、その後に何らかの動作が伴うという目的があって行うことが多いため、回転テーブル単体で使用される場合は少なくなっています。
回転ステージの使用用途
回転ステージは、半導体ウェハなどを固定して、検査、精密計測、モーションシミュレータなどを行います。また、オプトメカニクス部品を固定して、精密計測をします。
回転ステージ自体の取付方向は、さまざまな向きに取り付けて使用可能です。加工や測定の対象物と装置の機構部品のどちらを回転させる方が効率が良いかを考えた上で、使用されています。
大まかな角度が必要な場合は手動による粗回転、細かい角度調整が必要な場合は微動回転を使用するなど、用途に応じて高精度なものが求められます。
回転ステージの原理
回転ステージの回転台を支持する構造として、クロスローラベアリングを使用するもの、摺動方式のもの、及びアンギュラベアリングを使うものなどが実用されています。
1. クロスローラベアリング方式
クロスローラベアリングとは、90°のV溝を有するローラレースと円筒コロから構成される軸受です。円筒ローラは、45°の接触角を持って直交に互い違いに配列されます。ボールベアリングにおける背面受け構造を1列で実現でき、多方向からの荷重を同時に受けることが可能な構造です。
回転ステージを駆動すると、ローラレース上を複数の円筒コロが転がるため、停止時から起動時への摩擦の変化がほとんどない特徴があります。クロスローラベアリングは、線接触で荷重を支えており、ボールガイド機構よりも剛性が高い方式です。また、回転台とクロスローラベアリングは直結させることができるので、構造部品を少なくすることも可能です。
回転ステージの回転精度は、ローラの精度に依存するため、ローラの精度等級によって高い回転精度を得ることができます。また、クロスローラベアリングは摩擦力が小さく、軽い力で動作させることができるので、微動回転機構にマイクロメータヘッドなどが使用可能で、高い位置決め精度を得られます。
回転機構にステッピングモーターを接続することで、回転の角度や方向、動作手順などを自動化することもできます。
2. 摺動方式
回転ステージの一面と固定側の一面が面接触して摺動する方式です。アリ摺動と呼ばれます。機構が簡素で、隙間に汚れが入りにくい構造です。支持する面積が広いので、衝撃荷重や大荷重に耐えることができます。
3. アンギュラーベアリング方式
アンギュラーベアリングは、接触角を有するベアリングで、一方向のアキシャル荷重を受けるものです。回転ステージに使用する場合は、アンギュラーベアリングを2個使用して、互いに向かい合わせに配置します。この方式により、アキシャル荷重とラジアル荷重の両方に剛性が大きくなります。
4. モータ駆動
電動式の回転ステージには、ステッピングモータが多く使われます。基本ステップ角は、0.36°、分解能は、フルステップで0.004°、1/20分割のマイクロステップで0.0002°前後です。
回転ステージの特徴
1. 微動機構
回転ステージには、360°回転可能な粗動回転機構の他、特定の範囲を微細に回転ができる微動回転機構が付いています。微動回転は、精密マイクロメータを使用してウォームとギア駆動で回転させます。
微動回転できる範囲は、±3～5°が一般的です。分解能は、5 arc-min程度のバーニヤ目盛です。
2. 高剛性
回転ステージは、がた、ふらつき、ぐらつき、バックラッシュなどを非常に小さくしています。軸方向のふらつきは、500μrad以下が一般的です。
3. 機能性
クラス100のクリーンルームで使用できる回転ステージもあります。また、多くは欧州RoHS指令に準拠した製品です。粗動回転機構と微動回転機構は、ねじによりロックが可能です。
参考文献
https://www.thorlabs.co.jp/newgrouppage9.cfm?objectgroup_id=12958
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
回転ステージのカタログ一覧はこちら
企業
ピーアイ・ジャパン株式会社 PCL株式会社 ATEサービス株式会社 エドモンド・オプティクス・ジャパン株式会社回転ステージのメーカー14社一覧
*一部商社などの取扱い企業なども含みます。
企業の並び替え
- 標準
- 従業員数順
- 資本金の大きい順
- 設立年古い順
- 設立年新しい順
- 上場企業順
・トルクモーター駆動
・モーター付きウォームギアとの組み合わせ
・直交チップ/チルトを搭載可能な小型ピエゾモーターステージ
・特殊ゴニオステージ
これらは対応するリニアステージ、上下駆動ステージ、XYステージの複数の軸と組み合わせが可能です。
製品をみる 会社サイトをみる
回転ステージ 2023年10月のメーカーランキング
*一部商社などの取扱い企業なども含みます2023年10月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | ピーアイ・ジャパン株式会社 |
18.1%
|
| 2 | 株式会社日伝 |
13.3%
|
| 3 | 中央精機株式会社 |
13.3%
|
| 4 | 鍋屋バイテック会社 |
13.3%
|
| 5 | エドモンド・オプティクス・ジャパン株式会社 |
7.2%
|
| 6 | 神津精機株式会社 |
7.2%
|
| 7 | 駿河精機株式会社 |
6.0%
|
| 8 | ソーラボジャポン株式会社 |
4.8%
|
| 9 | GMT GLOBAL INC. |
3.6%
|
| 10 | イガラシプロ有限会社 |
3.6%
|
注目ランキング導出方法について
注目ランキングは、2023年10月の回転ステージページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- 日伝: 872人
- 鍋屋バイテック会社: 480人
- シグマ光機: 360人
設立年の新しい会社
- ソーラボジャポン: 2002年
- エドモンド・オプティクス・ジャパン: 1995年
- ピーアイ・ジャパン: 1991年
歴史のある会社
- 鍋屋バイテック会社: 1560年
- 日伝: 1935年
- 中央精機: 1955年
回転ステージのカタログ 13件
Metoreeに登録されている回転ステージが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
- 全ての企業
- エドモンド・オプティクス・ジャパン
- ピーアイ・ジャパン
- ATEサービス
- PCL
カタログを種類ごとに探す
- 全ての種類
- 製品個別カタログ
- 製品総合カタログ
ピーアイ・ジャパン株式会社
ピエゾモーター駆動 小型回転ステージ『U-628』
カタログ概要
PILineピエゾモータ駆動による小型回転ステージ【特長】・面積：□50mm・回転エンコーダ内蔵・無負荷時 最大1000°/秒・保持トルク：0.1Nm・開口部の直径：7mm...
タグ付けカテゴリ
回転ステージ2023年7月7日
ピーアイ・ジャパン株式会社
省スペース化に貢献・PI社製小型ステージカタログ
カタログ概要
場所を取らずに高精度位置決め可能！小型ステージのご紹介！スペースが限られているアプリケーションでは、小さなステージやアクチュエータが不可欠です。PI...
タグ付けカテゴリ
回転ステージ 自動ステージ ピエゾステージ 精密ステージ2023年6月12日
ピーアイ・ジャパン株式会社
大開口 エアベアリング回転ステージ A-68x
カタログ概要
A-68x型エアベアリング回転ステージは薄型で大開口部を持ち、移動精度、平面度、wobble性能が高いです。【特徴】・直径 365 mm モーションプラットフォーム...
タグ付けカテゴリ
回転ステージ2023年6月12日
ピーアイ・ジャパン株式会社
エアベアリング回転ステージ A-63x
カタログ概要
A-63x型PIglide RLシリーズのダイレクトドライブ薄型回転ステージは、最高の精度と薄型デザインを両立させています。【特徴】・ モーションプラットフォーム...
タグ付けカテゴリ
回転ステージ2023年6月12日
ピーアイ・ジャパン株式会社
PILine 高速・薄型回転ステージ U-651
カタログ概要
内蔵のインクリメンタルエンコーダーは最大4μradの分解能！精密な位置コントロールを行います。精密回転ステージにPILine超音波ピエゾモーターを採用しており...
タグ付けカテゴリ
回転ステージ2023年6月21日
エドモンド・オプティクス・ジャパン株式会社
オプティクス＆テクノロジー セレクションガイド
カタログ概要
エドモンド・オプティクス売れ筋の光学関連製品が見やすく掲載されたカタログ。アプリケーションノート（技術解説）や10以上の選定ガイドも掲載。※エドモンド...
タグ付けカテゴリ
回転ステージ UV照射器 光学顕微鏡 マイクロスコープ +312023年3月29日
回転ステージのカタログ13件分をまとめてダウンロードできます！お迷いの方は便利な無料の一括ダウンロード機能をご利用ください。
企業
ピーアイ・ジャパン株式会社 PCL株式会社 ATEサービス株式会社 エドモンド・オプティクス・ジャパン株式会社回転ステージ5選
ピーアイ・ジャパン株式会社
A-63x PIglide RL Flat Rotation Stage with Air Bearing
画像出典:
ピーアイ・ジャパン株式会社公式サイト特徴
PIglide RLシリーズのA-63xは、ロープロファイルデザインの直接駆動型回転ステージです。
φ=150 mm、200 mm、300 mm、350 mmのステージサイズが用意されており、また様々なオプションを用途に応じて追加することが可能であるため、等速スキャンなど幅広い用途に使用することができます。
また摩擦のない動きのおかげで粉塵が発生しないため、クリーンルームへのアプリケーションに理想的な製品となっています。
ピーアイ・ジャパン株式会社の会社概要
- 会社所在地: 神奈川県幸区堀川町580番地 ソリッドスクエア西館17F
- 会社サイト
- 創業: 1991年
- 従業員数: 15人
- 資本金: 20,000,000円
神津精機株式会社
自動回転ステージ
特徴
精密ベアリングが使用された、ウォーム＆ウォームホイール式自動回転ステージのシリーズです。
シリーズ全ての製品で、5相ステッピングモーターと2相ステッピングモーターの2つの使用が用意されています。
RA30A-Wでは0.0001°、RA20A-Wでは0.0002°という非常に高い分解能を実現しており、自動で高精度の位置調整が可能となっています。
高速、高精度の位置決めが要求されるアプリケーションに最適な製品となっています。
神津精機株式会社の会社概要
- 会社所在地: 神奈川県川崎市麻生区栗木2-6-15
- 会社サイト
- 創業: 1957年
- 従業員数: 115人
- 資本金: 99,653,000円
中央精機株式会社
RS-111T 透過型微動回転ステージ φ125（標準型）
画像出典:
中央精機株式会社公式サイト特徴
RS-111Tは、移動ガイドにすり合わせが採用された、透過型の回転ステージです。
ステージ面のサイズはφ=125 mm、クランプ方式は複合クランプとなっています。
テーブル面を掴むことで粗動360度回転、マイクロメータヘッドを用いて±5°の微動回転が可能であり、粗動と微動を両方クランプすることで任意の位置に高精度で固定することができます。
カメラ、センサ、ワークなどの精密位置決めへのアプリケーションに最適な製品となっています。
中央精機株式会社の会社概要
- 会社所在地: 東京都千代田区神田淡路町1-5及川ビル2F
- 会社サイト
- 創業: 1955年
- 従業員数: 84人
- 資本金: 100,000,000円
ソーラボジャポン株式会社
小型回転ステージ、精密アジャスターネジ付き
画像出典:
ソーラボジャポン株式会社公式サイト特徴
PR005は、精密アジャスターネジが搭載された、小型の回転ステージです。
固定ネジを緩めた状態ではステージを360°連続的に滑らかに回転させることが可能で、固定ネジを締めることで微調整ネジを用いた±6°の微調整が可能となります。
また、固定ネジ、微調整ネジは六角レンチやボールドライバで締められる設計になっており、任意の位置でステージを完全に固定することができるようになっています。
小型のオプトメカニクスアセンブリの精密回転などに最適な製品となっています。
ソーラボジャポン株式会社の会社概要
- 会社所在地: 東京都練馬区北町3-6-3
- 会社サイト
- 創業: 2002年
シグマ光機株式会社
θ軸透過用薄型粗微動ステージ
画像出典:
シグマ光機株式会社公式サイト特徴
KSPBシリーズは、すり合わせ式の透過用θ軸（回転）粗微動回転ステージです。
粗動はステージ上面を直接360°回転させることが可能で、微動は粗動部分をクランプし、マイクロヘッド、または、ファインピッチスクリューで行うことが可能になっています。
ステージ本体にはシンチュウが採用されており、鉄製のクロスローラを合わせることで高精度・高剛性を実現しています。
テーブル面サイズもφ=90 mmからφ=160 mmまで用意されており、幅広いアプリケーションに対応できる製品となっています。
シグマ光機株式会社の会社概要
- 会社所在地: 埼玉県日高市下高萩新田17-2
- 会社サイト
- 創業: 1977年
- 従業員数: 360人
