ダイヤフラム圧力計についての概要、用途、原理などをご説明します。また、ダイヤフラム圧力計のメーカー17社一覧や企業ランキングも掲載しておりますので是非ご覧ください。

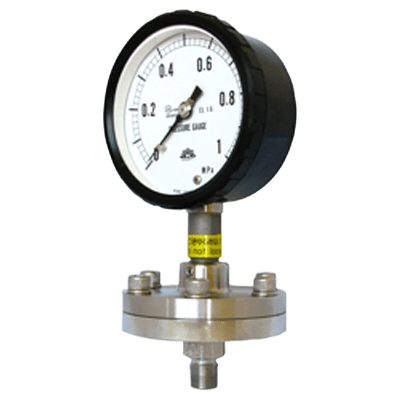

ダイヤフラム圧力計とは、ブルドン管圧力計と測定対象の流体との間に薄い膜 (ダイヤフラム) を挟むことで、圧力を安全かつ正確に測定する装置です。
ダイヤフラム圧力の構造により直接ブルドン管に流体が触れることがないため、腐食性、粘性、高温、または凝固性の流体に適しています。

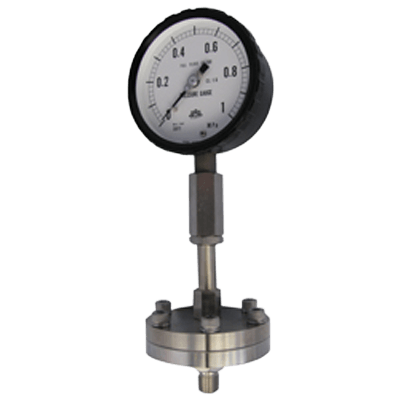

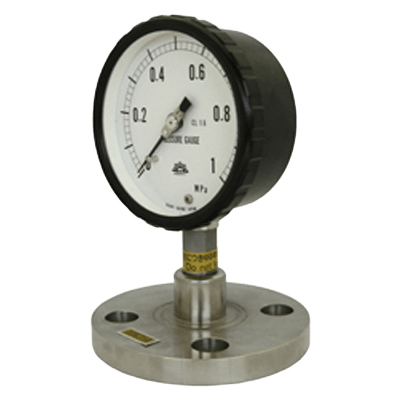

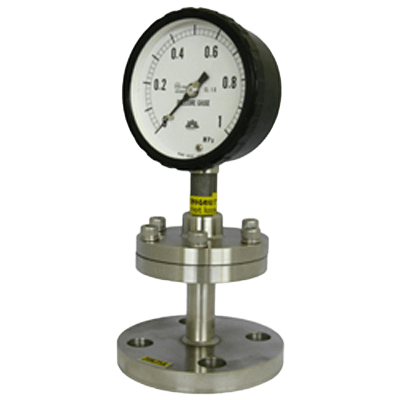

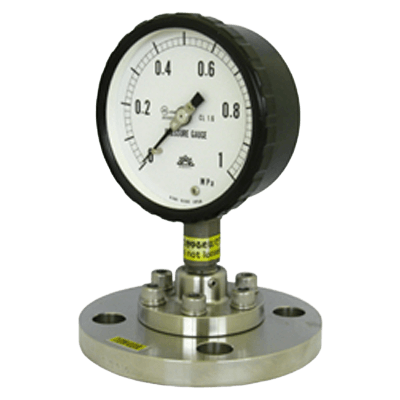

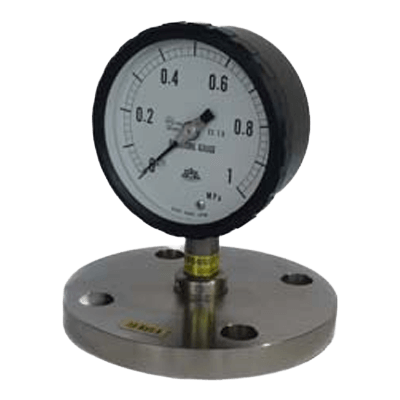

ダイヤフラムはステンレスやタンタル、テフロンといった耐腐食性に優れた材料で製作されるため、多様な環境下でも高い耐久性があります。取り付け方法にはネジ式 (MZS型) やフランジ式 (MZF型) があり、それぞれの用途に応じた選択が可能です。防滴構造や零調針など細かい機能が標準装備されているため、温度変化や長期間の使用による誤差補正が容易です。
ダイヤフラム圧力計の使用用途として、腐食性流体の測定、高粘性流体の測定、凝固性流体の測定、遠隔測定、安全性が求められる現場、温度変化に対応した測定の6つを解説します。
化学工業や石油化学産業では、腐食性の強い液体やガスの圧力測定が必要です。ダイヤフラム圧力計は耐食性の高い材料で作られたダイヤフラムを採用しており、塩酸や硫酸などの酸性流体、あるいはアルカリ性流体に対しても高い信頼性を持ちます。
食品加工や製薬産業では、シロップやオイルなどの高粘性流体の測定が頻繁に行われます。高粘性の流体は通常の圧力計では正確な測定が難しいことがありますが、ダイヤフラム圧力計はその特性を活かして正確な圧力測定が可能です。
寒冷地や冷却システムにおける測定では、流体が凝固する可能性があります。ダイヤフラム圧力計は、凝固しやすい流体をダイヤフラムで隔離し封入液を介して圧力を伝えるため、測定が妨げられる心配がありません。またフランジを取り外してダイヤフラム面を清掃できるため、凝固後のメンテナンスも容易です。

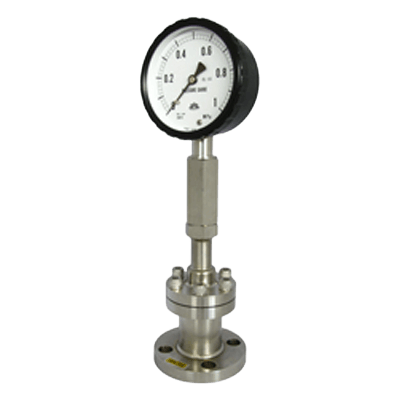

遠隔地での測定が求められる場合、フレキシブル管を使用したダイヤフラム圧力計が有用です。最大20mの距離に対応できるため、設置場所が限られる環境でも圧力計の設置が可能です。
爆発の危険性がある環境や、高い衛生基準が求められる食品・医薬品業界では、流体がブルドン管に直接接触しないダイヤフラム圧力計が特に有効です。
温度変化が大きい環境では、圧力測定の精度が大きく影響を受けます。ダイヤフラム圧力計に装備された零調針機能は温度変化に伴う誤差の補正を簡単に行え、精度の高い測定を実現します。
