ウェハーケースとは？
ウェハーケースのメーカー12社一覧

ウェハーケースとは

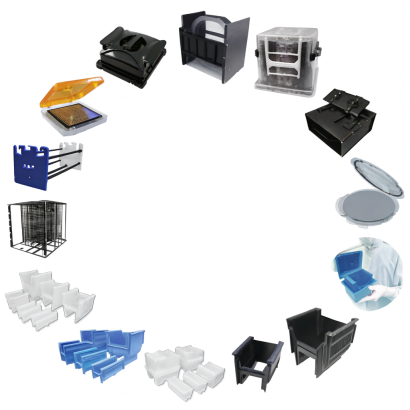

ウェハーケースとは、半導体ウェハーを保護し、運搬や保管中に損傷から守るための特殊なケースです。

半導体ウェハーは非常に薄くかつ繊細なため、非常に慎重に取り扱う必要があります。ウェハーケースはウェハーを保護するだけでなく、適切な温度や湿度の環境を維持するための機能も備えています。これにより、製造中のウェハーが品質を損なうことなく、効率的かつ安全に運搬・保管することが可能です。

また、静電気も半導体製造プロセスにおける大きな障害となることが多いです。ウェハーケースの中には静電気を帯びたり放電したりすることを防ぎ、ウェハーの品質を保つために静電気対策が施されている製品もあります。

ウェハーケースの使用用途

ウェハーケースは主に半導体産業で使用されます。以下は半導体産業での一般的な用途です。

1. 製造

ウェハーケースは半導体ウェハーの製造工程中に保護するために使用されます。半導体ウェハーは非常に繊細かつ微細な構造を有するため、損傷や汚染を防ぐためにケースに収められます。製造ラインの各段階でウェハーケースが使用され、ウェハーの品質を確保します。

2. 輸送

半導体ウェハーは製造工場から異なる場所へ輸送する際にも保護が必要です。ウェハーケースはウェハーを適切な環境条件で安全に輸送するための容器として使用されます。輸送中の衝撃や振動からウェハーを保護し、品質を維持します。

3. 保管

ウェハーを使用する工程でも一時的に保管することがあります。ウェハーケースはウェハーを適切な温度や湿度の環境で保管し、汚染や損傷から守ります。また、供給ラインへの導入をスムーズに行うためにウェハーの保管場所を整理し、追跡できるように工夫された製品も多いです。

ウェハーケースの原理

ウェハーケースは、一般的に高品質のプラスチックや金属などの耐久性のある素材で作られています。ポリプロピレンやポリカーボネートなどが代表的な材質です。これにより、ウェハーケースは耐久性があり、長期間使用することが可能です。

ウェハーケースにはウェハーを安定して固定するための金具や機構があります。これにより、ウェハーが移動中に動くことなく、摩耗や微細な傷から保護することが可能です。

また、ウェハーケースにはウェハーの識別や追跡が可能な識別情報が付与されていることも多いです。バーコードやRFIDタグなどの技術が使用されます。これにより、ウェハーの製造や品質管理の段階を追跡し、必要に応じて適切な処理を行うことが可能です。

ウェハーケースの選び方

ウェハーケースを選ぶ際は、以下の要素を考慮することが重要です。

1. 材質

ウェハーケースの材質は耐久性や静電気対策などの重要な要素に直結します。プラスチックや金属が一般的な材料であり、静電気が発生しづらい材質が好まれます。また、化学的に安定していることや耐衝撃性があることも重要です。

2. 適用ウェハー径

ウェハーケースは収納するウェハーの直径に合わせて選択する必要があります。ウェハーケースのウェハー径が実物と異なる場合、適切に収納できない可能性があります。使用するウェハーの直径を把握し、そのサイズに合ったウェハーケースを選ぶことが重要です。

3. 枚数

1つのウェハーケースに収納できるウェハーの枚数も重要な要素です。製造ラインでの効率を考えると、1つのケースに多くのウェハーを収納できることが望ましい場合があります。ウェハーの密度や製造プロセスに応じて選定する必要があります。

4. 洗浄

ウェハーケースが洗浄可能かも重要な要素です。一部の製造プロセスでは、ウェハーケース自体もクリーンルーム環境で洗浄する必要があります。そのため、洗浄が可能なウェハーケースを選択することが望ましい場合があります。
