溶解炉とは

溶解炉

溶解炉 (英: melting furnace) とは、金属を加熱して溶解する炉です。

溶解炉はさまざまな種類があります。一般的に使われるのは、普通鋳鉄にはキュポラ、鋳鋼・特殊鋳鉄・炭素鋼・合金鋼などには電気炉・誘導炉、銅合金やアルミニウム合金にはるつぼ炉・反射炉などです。

炉の横から原料を投入する溶解炉をサイドチャージ式、屋根部分から原料を投入する溶解炉をトップチャージ式と呼びます。また、炉が動かない定置式と、炉を傾けることができる傾動式があり、それぞれメンテナンスや操作性などが異なります。

溶解炉の使用用途

溶解炉は、金属を溶解する際に使用されます。溶解させた金属は、鋳鉄用、鋳鋼用、銅合金用、アルミ合金用など、さまざまな用途の原料となります。各金属によって溶解条件が異なることから、炉の構造や熱源が異なるのが一般的です。

キュポラや電気炉・るつぼ炉のほか、反射炉やルップ炉・アーク炉・高周波誘導炉などさまざまな溶解炉を用いて金属を溶解させます。反射炉の場合、非常に熱効率が高く大量の溶解を行うのに適しています。大量の溶解が可能なため、比較的ローコストで溶解できますが、溶湯品質が悪く別途溶湯処理が必要です。

るつぼ炉の場合、間接加熱により溶解を行います。そのため、溶湯の汚染が少なく良質の溶湯を作ることができます。反面、るつぼ炉の場合は大量の溶解には適しません。

溶解炉の原理

溶解炉では、原料を受け入れて材料を溶解し、材料の成分を測定して成分調整を行い出湯します。成分調整は、さまざまな調整を行い、高品質の素材製造を支えます。例えば、脱ガスの処理や、脱滓処理などです。

原料を溶解させた際に、原料に含まれる水分やそのほか有機物によって水素が発生します。その水素ガスが溶湯中に溶け込み、温度の変化によってできあがった鋳塊に気孔を形成します。これを防ぐための処理が脱ガス処理です。一般的に、不活性ガスや塩素などの揮発性物質を溶湯中へ吹き込み、水素ガスを吸着して除去する方法などが用いられます。

脱滓処理は、溶湯中の不要な介在物を取り除く工程です。介在物をフィルターによって濾過して除去します。なお、溶解炉の加熱には、さまざまな方式が使われます。

1. 電気加熱

電気加熱は、溶解物が導電性物質の場合、対象物に電流を流し、ジュール熱で加熱して溶融させる方式です。

2. 誘導加熱

誘導加熱は、コイルに高周波電流を流して強力な磁場を作り、溶融金属自体に渦電流を発生させます。この渦電流のジュール熱やヒステリシス損により加熱する方式です。

3. アーク放電加熱

アーク放電によって溶解物を加熱する方式です。直流アークの場合は、溶解物が電極に引き寄せられるため、高周波アークを使用します。

4. 光加熱

光加熱は、反射面を回転楕円面とし、一方の焦点に光源を置き、もう一方の焦点に集光させて、溶解物を加熱する方式です。光源は赤外線などを使用します。

5. ガス加熱

ガス加熱は、水素等の燃焼ガス、高温に加熱したガス、加熱蒸気などを溶解物に当てて加熱する方式です。ガスの流れによって保持に影響を与えるデメリットがあります。

溶解炉のその他情報

1. 誘導炉の特徴

種々の加熱方式の内、誘導加熱は、排ガスを出さなく効率が高いなど環境面から、多く使われるようになっています。誘導炉はいくつかの特徴があります。

効率の良い溶解
電磁誘導による溶解金属の直接加熱なので、高効率の溶解が可能です。

良い作業環境
燃焼炉に比べばい煙の発生が少なく、作業環境が改善されます。

迅速溶解
特に中・高周波誘導炉では迅速溶解が可能です。

CO₂削減
電気を使用する加熱であるため、CO₂の排出量が少ないメリットがあります。

2. アルミ溶解炉

アルミニウム用の溶解炉は、700～800℃前後の温度でインゴット、スクラップなどのアルミ原料を加熱して、溶解します。溶解炉の例を次に示します。

浸漬溶解炉
浸漬用バーナーを使用した間接加熱方式です。酸化物の発生を抑えることができるため、高い溶湯品質の維持、及び温度精度に優れ、省エネルギーです。

小型溶解炉
溶解室と保持室を垂直方向に配置して、設置面積を小さくしています。炉内酸化物を容易に清掃できるので、溶湯品質が向上し、溶解炉の補修頻度の低減・長寿命化が可能です。

大型連続溶解炉
タワー型集中溶解炉で、複数の鋳造機の保持炉に、アルミの溶湯を供給します。

参考文献
https://cast-rev.com/column/column-353/
https://www.kobelco.co.jp/advanced-materials/technical/almi/1174584_17316.html
http://www.j-imono.com/column/daredemo/38.html

Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。

各社溶解炉のカタログを無料一括ダウンロードできます。

溶解炉メーカー 39社

*一部商社などの取扱い企業なども含みます。

小型高周波溶解装置注目製品
第一高周波工業株式会社

少量の金属を溶解したいが大型設備しかない・・・、そんな問題を抱えていませんか？そんな問題を解消する小型で高効率な誘導加熱式溶解装置です。少量金属の溶解、合金の試作・研究開発用としてご利用下さい。用途に合わせ、5kg用と10～30kg用の２タイプの小型高周波溶解装置を準備しています。

各種溶解設備注目製品
株式会社TOKAI

マグネシウム溶解設備、アルミニウム溶解炉ほか
・マグネシウム設備は国内トップの実績
・メンテナンス性に優れた独自設計
・国内外で多数の実績あり

【少量溶解、合金試作、研究開発に最適】高効率電気溶解炉注目製品
ナビオ株式会社

・効率を高めた省エネ製品
・小口生産及び試作に最適
・るつぼや電熱線の交換が簡単
・精度良い温度管理を実現

溶解炉で使用する環境に優しいエネルギーを供給注目製品
株式会社TOKAI

・都市ガス供給外エリアに強い
・災害時などの「分散型エネルギー」BCP対策に広く利用されています
・独自の供給体制・技術力・保安体制で全国各地へ供給
・LPG（液化石油ガス）は扱いやすいクリーンエネルギー

- - 第一高周波工業株式会社メーカー
    プラントエンジニアリング
  - 会社サイト創業: 1950年従業員数: 516人資本金: 67,754,600円会社詳細
  - 住所: 東京都中央区日本橋馬喰町1-6-2
- 第一高周波工業株式会社は、高周波による誘導加熱を利用した鋼管・型鋼の曲げ加工、金属表面処理、高周波誘導加熱装置の製造などを手掛ける企業です。

  1950年に創業し、高周波技術を活用したパイプをはじめとした金属の加工や、金属表面処理による工業機器の品質向上、鉄筋加工による建造物の強度向上など、様々な場面でニーズに沿った技術を提供しています。
  橋や空港などの建造物、パイプラインやプラント配管、造船、水処理設備、発電プラント等幅広い現場での高周波技術の活用実績を持ち、産業界の品質向上に貢献しています。
- - 株式会社TOKAI
    各種溶解設備
  - 会社サイト創業: 1950年従業員数: 1,501人資本金: 14,004,000,000円会社詳細
  - 住所: 静岡県静岡市葵区常磐町2-6-8
- 省エネ BCP対策全国対応

  地球のために、お客様のためにさらなる進化を
  エネルギー事業が根幹の当社だからこそ、我々は工業炉などエネルギー消費施設に多くの技術投資をしてまいりました。
  今後もこの経験をもとに地球環境に配慮するとともに、お客様のニーズに対して企画から保守業務までトータルなベストサポートに邁進してまいります。

  当社が扱うLPG（液化石油ガス）やLNG　(液化天然ガス) は、BCP対策として当社保有のローリー車は沿岸から離れた高台に駐機し、緊急時に備えて全国の一次基地へ入構できるよう登録されています。
  さらに当社は各地の元売会社基地からの仕入が可能なため、静岡県に限らず全国各地に供給することができます。
- - ナビオ株式会社
    高効率加熱溶解炉
  - 会社サイト創業: 1978年資本金: 10,000,000円会社詳細
  - 住所: 長野県佐久市伴野636-4
- 豊富な経験

  とても小さな会社ですが、ナショナルクライアントからの高い評価も受けています。培ってきた保有技術を活かし、お客様のご希望に特化した製品の開発や設計を行っています。
- - 株式会社広築メーカー
    超高速高温溶解炉
  - 会社サイト創業: 1950年従業員数: 422人会社詳細
  - 住所: 兵庫県姫路市広畑区正門通4丁目10-11
- - 株式会社ヤマトメーカー
    縦浸漬炉
  - 会社サイト創業: 1993年従業員数: 30人会社詳細
  - 住所: 大阪府大阪市平野区長吉川辺4丁目1-16
- - 株式会社トウチュウメーカー
    軽合金溶解炉
  - 会社サイト創業: 1933年従業員数: 469人資本金: 890,600,000円会社詳細
  - 住所: 愛知県知多郡美浜町大字野間字中新田5
- - 株式会社タナベメーカー
    溶融炉設備
  - 会社サイト創業: 1982年従業員数: 170人会社詳細
  - 住所: 新潟県糸魚川市大字大野978
- - 株式会社タクマメーカー
    ガス化溶融炉
  - 会社サイト上場(東証プライム) 創業: 1938年従業員数: 958人会社詳細
  - 住所: 兵庫県尼崎市金楽寺町2丁目2番33号
- - 株式会社タイチクメーカー
    誘導炉
  - 会社サイト創業: 1969年従業員数: 105人資本金: 30,000,000円会社詳細
  - 住所: 兵庫県伊丹市岩屋2丁目1-17
- - 東邦ガス株式会社メーカー
    アルミ溶解炉
  - 会社サイト上場(東証プライム) 創業: 1922年会社詳細
  - 住所: 愛知県名古屋市熱田区桜田町19番18号
- - 愛知産業株式会社メーカー
    溶融炉
  - 会社サイト創業: 1927年従業員数: 150人会社詳細
  - 住所: 東京都品川区東大井2-6-8　
- - 大同特殊鋼株式会社メーカー
    アーク炉
  - 会社サイト上場(東証プライム) 創業: 1916年従業員数: 3,332人会社詳細
  - 住所: 愛知県名古屋市東区東桜1丁目1番10号
- - 三建産業株式会社メーカー
    溶解炉
  - 会社サイト創業: 1949年資本金: 95,000,000円会社詳細
  - 住所: 広島県広島市安佐南区伴西3丁目1-2
- - シンフォニアテクノロジー株式会社メーカー
    真空溶解炉
  - 会社サイト上場(東証プライム) 創業: 1917年従業員数: 1,930人会社詳細
  - 住所: 東京都港区芝大門1-1-30 芝NBFタワー
- - 産機電業株式会社
    誘導溶解装置
  - 会社サイト創業: 1973年資本金: 10,000,000円会社詳細
  - 住所: 神奈川県横浜市金沢区福浦2-7-5
- - 株式会社第一機電
    溶解炉
  - 会社サイト創業: 1991年従業員数: 50人会社詳細
  - 住所: 東京都調布市下石原1-54-1
- - 株式会社成田製作所
    アルミ溶解保持炉
  - 会社サイト創業: 1946年資本金: 36,000,000円会社詳細
  - 住所: 京都府久世郡久御山町下津屋富城91番地
- - 株式会社富士工業
    低融金属溶解炉
  - 会社サイト創業: 1953年会社詳細
  - 住所: 東京都大田区東蒲田2丁目3番12号
- - 株式会社大穂工業
    溶解釜
  - 会社サイト創業: 1926年従業員数: 35人会社詳細
  - 住所: 静岡県浜松市中区新津町443番地
- - 株式会社倉田技研
    溶解炉
  - 会社サイト創業: 1981年資本金: 10,000,000円会社詳細
  - 住所: 滋賀県湖南市下田3782番地25
- - 株式会社トウネツ
    溶融炉
  - 会社サイト創業: 1981年会社詳細
  - 住所: 静岡県富士宮市外神東町16
- - 株式会社テクノサーチ
    溶解炉
  - 会社サイト創業: 1996年資本金: 10,000,000円会社詳細
  - 住所: 東京都多摩市貝取1-60-5

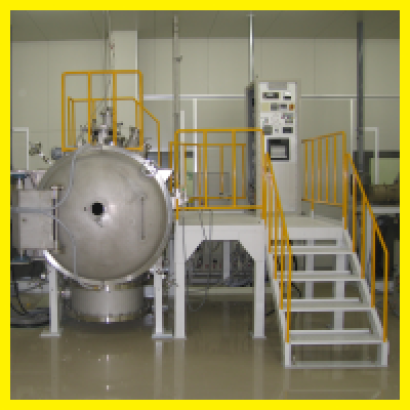

- - 株式会社サンバック
