制御・計測・センシング
駆動・機械要素・電子制御部品
産業別カテゴリ
電源・エネルギー・熱処理機器
安全・保護・環境対策
材料・素材・ケミカル
電気・電子部品
構造部品・締結要素
ソフトウェア・ネットワーク
サービス
その他
全てのカテゴリ
閲覧履歴
圧着機のメーカー22社一覧や企業ランキングを掲載中！圧着機関連企業の2025年6月注目ランキングは1位:日本連続端子株式会社、2位:日本オートマチックマシン株式会社、3位:日本航空電子工業株式会社となっています。 圧着機の概要、用途、原理もチェック！
圧着機とは、金属製の端子と電線を結合する際に用いられる「圧着」と呼ばれる作業を行うために使用する工具のことです。
圧着とは、電線と圧着端子を専用のカシメ型で押しつぶすことによって電気的に結合させる作業のことを指します。圧着機は、電線と圧着端子の大きさや幅に合わせた専用のカシメ型を上下にそれぞれ装着し、両者を挟み込むようにして押しつぶします。
圧着機のカシメ部分はペンチのような見た目となっており、力を加えることで圧着端子側に塑性変形を発生させ電線に対して端子が噛み込むことで結合する構造です。
圧着機には手動式と電動式があり、用途によって使い分けられます。特に太い電線に使用する場合には主に電動式が用いられています。その理由は、電線のサイズに伴って圧着端子も比例してサイズが大きくなるため、圧着時に端子が塑性変形を起こしにくくなり、より大きな力を掛けないと圧着できず、人力では対応できない場合があるためです。
2025年6月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 日本連続端子株式会社 |
54.8%
|
| 2 | 日本オートマチックマシン株式会社 |
17.7%
|
| 3 | 日本航空電子工業株式会社 |
6.5%
|
| 4 | 株式会社マキタ |
4.8%
|
| 5 | 圧着機サービス株式会社 |
3.2%
|
| 6 | 工機ホールディングス株式会社 |
3.2%
|
| 7 | 株式会社小寺電子製作所 |
3.2%
|
| 8 | 株式会社上田紙工機 |
1.6%
|
| 9 | ミワオプト株式会社 |
1.6%
|
| 10 | 株式会社西田製作所 |
1.6%
|
九州機電株式会社
250人以上が見ています
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
26.5時間 返答時間
■コンパクトな全長 コンパクトボディで快適作業を実現しました。 全長280mm。 ※圧着メスダイスD250装着時 ■250mm2までを強力圧着 圧着...
2種類の品番
エヌシーオートメーション株式会社
290人以上が見ています
最新の閲覧: 5時間前
返信の早い企業
4.5 会社レビュー
100.0% 返答率
11.2時間 返答時間
特徴 ■便利なLEDライト 操作レバーでライトON。機器内部や暗い箇所を照らせます。 ■落下防止ストラップ用リング 質量バランス設計で安...
アイクレックス株式会社
150人以上が見ています
返信のとても早い企業
100.0% 返答率
1.9時間 返答時間

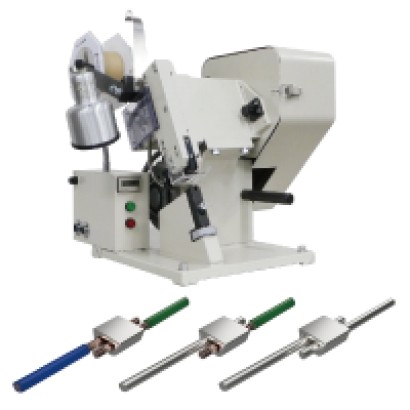

アプリケーターを動かし、リボン端子を圧着端子にしながらワークの結線を約0.2秒で行う機械です。
ウシヤマ電機株式会社
420人以上が見ています
最新の閲覧: 1時間前
返信の比較的早い企業
100.0% 返答率
31.5時間 返答時間
■特徴 C551SSAZは、旧型C551SZに比べ、立ち上がり時間の短縮、品質の安定化、加工速度の向上を実現した最新の全自動圧着機です。独自の...
株式会社新東京エンジニアリング
20人以上が見ています
返信のとても早い企業
100.0% 返答率
0.1時間 返答時間
◼︎製品概要 ・圧着ダイス交換により、各種のバラ端子が圧着できる卓上型の工具です。 ・端子の仮保持機構となっているので作業効率を向...
圧着機サービス株式会社
370人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
38.4時間 返答時間
■特徴 ・アプリケーター不要 ・寸動機能搭載 ・センサ検知による正確な端子送り ・小型・軽量・低振動・低騒音 ・試作・少量生産に最適 ...
株式会社西田製作所
290人以上が見ています
最新の閲覧: 5時間前
■特徴 ・強力36Vブラシレスモータ。世界最速レベル。 ・充電電動兼用 (AC100Vアダプタ ET36A) は別売。 ・高品質 HIKOKI製バッテリ仕様...
有限会社ケー・ワールド
280人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
35.2時間 返答時間
お手持ちの手動圧着工具を取り付けることで、電動圧着機に変身。圧着作業が楽になり、作業時間も大幅に短縮できます。フットスイッチ駆...
2種類の品番
株式会社MKエレクトロニクス
320人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
95.5時間 返答時間
ダイスの交換で様々な端子の圧着に対応。 ■特徴 ・ダイスの交換が簡単 ・過負荷での自動開口機能搭載 ・ダイスの開き量選択設定 ・1サ...
株式会社フジハン
50人以上が見ています
■特長 ・インバータ制御で静か ・コンパクト・軽重量を実現 ・アタッチメントの交換により、各社アプリケーターの搭載が簡単 ・メモリ付...
ウシヤマ電機株式会社
270人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
100.0% 返答率
31.5時間 返答時間
■常識を超えた「次世代の全自動端子圧着機」驚きの加工速度。約10,000本/時を実現。 「シンプル＆コンパクト」かつてない性能と驚きの加...
株式会社ダイショウ
150人以上が見ています
最新の閲覧: 1日前
4.0 会社レビュー
100.0% 返答率
56.9時間 返答時間
ストリップ・圧着・ストリップ圧着の3種の機能を切り替えて使うことができる圧着機です。タッチパネルにより加工条件を簡単に設定可能 (...
圧着機サービス株式会社
1520人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
38.4時間 返答時間
卓上圧着機です。 ■特徴 ・インバーター制御だから静かです (通常の圧着作業では、平均10dBも静かになりました) ・コンパクト・軽重量...
10種類の品番
株式会社MKエレクトロニクス
220人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
95.5時間 返答時間
銅線用圧着機端子・圧着スリーブ専用の電動端子圧着機です。空気式のような配管設備を必要としません。単相100V電源があればどこでも作...
株式会社ダイショウ
130人以上が見ています
4.0 会社レビュー
100.0% 返答率
56.9時間 返答時間
大変静かな圧着機、実質圧着能力を測定したところ2.5tonは出ていました。特筆すべきは簡易ハイト調整は手を汚すネジを緩めたり締めたり...
日本アビオニクス株式会社
120人以上が見ています
返信のとても早い企業
100.0% 返答率
3.0時間 返答時間
多彩な装置対応が可能 ■特長 ・ヒータツール対応の半自動装置。LCDのACF、ヒートシール接続等の熱圧着からはんだ付けまで幅広く利用可...
株式会社MKエレクトロニクス
190人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
95.5時間 返答時間
4インデント・フェルール圧着・ダイス交換式等の手動工具をセットし、コンタクト・フェルール・絶縁端子・裸端子・スリーブ等、様々な端...
株式会社エンジニア
520人以上が見ています
最新の閲覧: 5時間前
5.0 会社レビュー
100.0% 返答率
38.2時間 返答時間
■特長 ・高精度なダイスで、小型のオープンバレル端子やQI端子の圧着に適した圧着ペンチ。 ・M型ダイスと丸形ダイスの2種類のダイスを搭...
ウシヤマ電機株式会社
230人以上が見ています
最新の閲覧: 4時間前
返信の比較的早い企業
100.0% 返答率
31.5時間 返答時間
■詳細 丸端子、Y端子等の各種汎用端子用空気圧式工具です。ダイスを変更することで、裸端子、絶縁被覆付圧着端子等、複数の端子種類と電...
株式会社フジハン
30人以上が見ています
■特長 ・圧着の時だけモータが回るので停止中は極めて静かで、電力消費も低減されています。 ・従来のフライホイール式に比べて約25％軽...
株式会社新東京エンジニアリング
250人以上が見ています
最新の閲覧: 5時間前
返信のとても早い企業
100.0% 返答率
0.1時間 返答時間
■ハンドプレスFX-003FX-004HandPress 本体は高級アルミ合金鋳物で堅牢で軽量です。各種コネクタの圧接・圧着はむろん、薄物シートの打ち...
株式会社グッドマン
140人以上が見ています
最新の閲覧: 15時間前
100.0% 返答率
38.2時間 返答時間
製品特長 ■多用途 屋内外のほぼすべてのFTTx設置に対応できるように設計されています。 バックホール、セルラー、LAN などの P2P設置に...
株式会社ウエダ
140人以上が見ています
最新の閲覧: 9時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
18.9時間 返答時間
■軽量・コンパクト・バランスの良いボディ ・JIS C 9711適合 ・圧着325mm2まで ・圧着後のオートリターン機能 ・圧着スピードクラス最速...
ウシヤマ電機株式会社
370人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
100.0% 返答率
31.5時間 返答時間
■詳細 ・低騒音、省エネタイプ。ダイス交換による多品種対応形。 ・ハーネス加工や盤の配線等に要求される迅速な作業、多品種少量の作業...
検索結果 117件 (1ページ/4ページ)
圧着機とは、金属製の端子と電線を結合する際に用いられる「圧着」と呼ばれる作業を行うために使用する工具のことです。
圧着とは、電線と圧着端子を専用のカシメ型で押しつぶすことによって電気的に結合させる作業のことを指します。圧着機は、電線と圧着端子の大きさや幅に合わせた専用のカシメ型を上下にそれぞれ装着し、両者を挟み込むようにして押しつぶします。
圧着機のカシメ部分はペンチのような見た目となっており、力を加えることで圧着端子側に塑性変形を発生させ電線に対して端子が噛み込むことで結合する構造です。
圧着機には手動式と電動式があり、用途によって使い分けられます。特に太い電線に使用する場合には主に電動式が用いられています。その理由は、電線のサイズに伴って圧着端子も比例してサイズが大きくなるため、圧着時に端子が塑性変形を起こしにくくなり、より大きな力を掛けないと圧着できず、人力では対応できない場合があるためです。
圧着機は様々な場所で電線の圧着に使用されています。
例えば自動車や家電製品等です。これらの内部には様々な機能を使えるようにするため、たくさんの電線が配線されていますが、電線と電線の継ぎ目部分にあたるコネクタには、各電線と圧着端子が1対の状態でコネクタへ挿入されています。この各電線と端子の圧着作業において圧着機を用いることで、信頼性の高い電気的な結合をさせることができます。
具体的な圧着作業の手順としては、電線の皮膜を剥ぐことで内部の芯線を露出させ、圧着端子に電線を重ねた状態でセットします。その後、圧着機に装着された専用のカシメ型で上下から挟み込み、力を加えることで端子に塑性変形を起こさせ結合します。
また、圧着は熱や薬剤に弱い部分にも用いられています。電線を結合させる場合は圧着以外にもはんだ付けを行うことで電気的に結合できますが、はんだ付けは熱を加える必要があるため場合によってはんだ付けが難しい物もあります。対して圧着は熱や薬剤を必要としないので、加工のスピードも早く電気的な接続の信頼性も高いため多くの電線で使用されています。
圧着機は、荷重を掛けて電線と圧着端子を専用のカシメ型で押しつぶすことにより2つを結合させる工具です。
駆動方式は手動式と電動式の圧着機がありますが、ここではこの2つの原理や特徴について紹介します。
ペンチのような形状をしており、人が手に持って圧着を行います。電線と圧着端子をセットし、挟み込むように押しつぶすことで圧着します。
メリットは、人の手によって圧着を行なうため、作業する場所を選ばず手軽に作業を行えることで、機械的にも電気的にも信頼性の高い結合が可能な点です。
デメリットは、動力が人力なため作業時に加えられる荷重に限界がある点です。そのため、特に太い電線の場合は荷重を加えると変形した圧着端子が元に戻ろうとする力が働くため、上手く圧着できない場合があります。
手動圧着機と同様に圧着を行いますが、押しつぶす作業を電動で行います。
電動のメリットは、太い電線も圧着ができるという点です。電線が太くなるほど圧着端子も比例して大きくなるため、端子に塑性変形を発生させるためには大きな力を必要とします。しかし、電動圧着機ならば加える荷重を容易にコントロールできるため、太い電線でも結合させることができます。
特に大電流が流れている箇所の電線は耐熱の関係から非常に太い電線が使用されているため、電動の圧着機が用いられています。
デメリットは、手軽にどこでも設置できない点です。動力が電動であるため、使用するためには電池や電源が必要になり屋外での使用は難しくなります。また、重量も重く小型化は難しくなり、本体の価格も高くなります。
参考文献
https://diytools1.com/2016/04/10/post-13890/
https://t-denso.com/archives/256
https://genki-heiwado.com/kougu/blog/2016/11/15/
